L'enregistrement des débits joue un rôle central dans de nombreuses installations de génie des procédés.
On utilise pour cela différents débitmètres en fonction du milieu et de l'application.

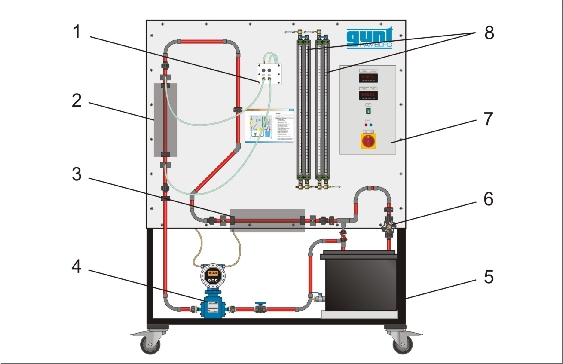

Le banc dessai HM 500 permet d'étudier différents principes de fonctionnement des débitmètres.

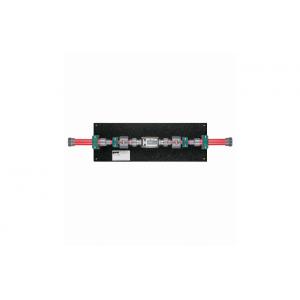

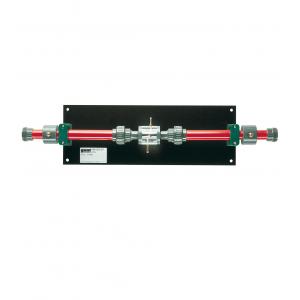

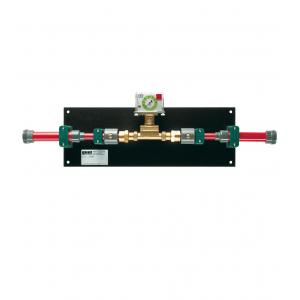

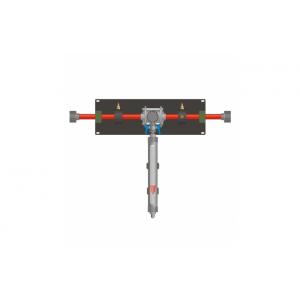

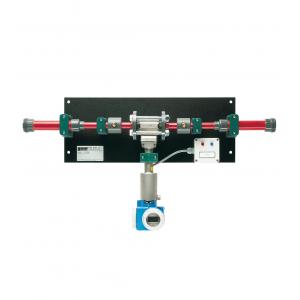

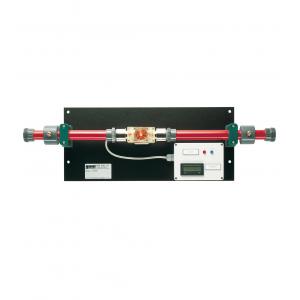

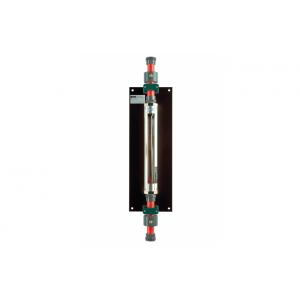

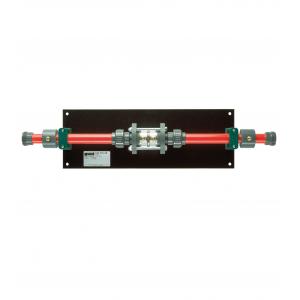

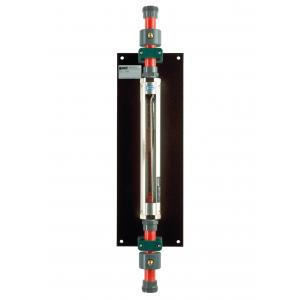

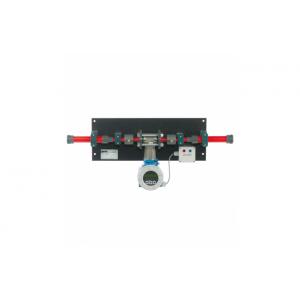

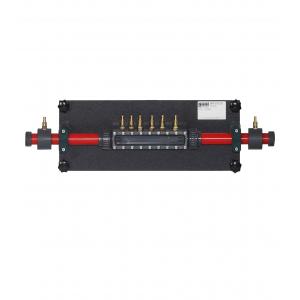

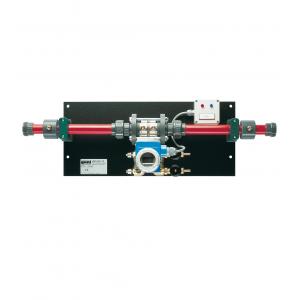

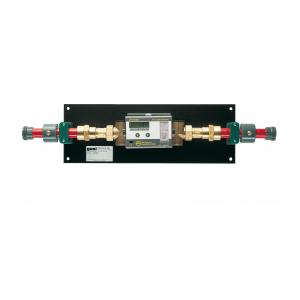

Les débitmètres sont disponibles en tant qu'accessoires (HM 500.01-HM 500.16).

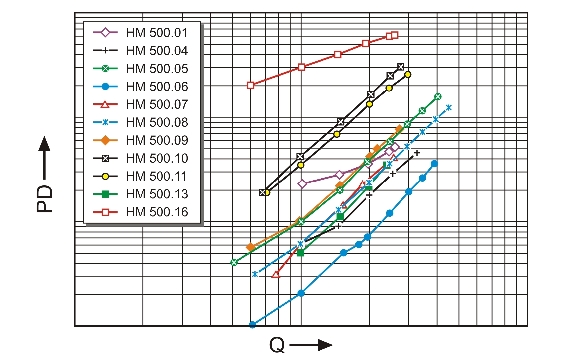

La comparaison des courbes de perte de charge et des précisions permet de déterminer si les débitmètres sont adaptés à une utilisation dans les différents domaines d'utilisation.
Dans un circuit d'eau fermé, on peut utiliser un débitmètre qui est positionné à l'horizontale ou un débitmètre qui est positionné à la verticale.
Une soupape est utilisée pour ajuster le débit.

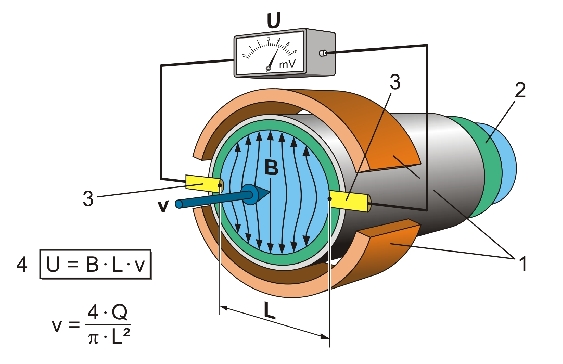

Un capteur de débit électromagnétique de haute précision est disponible et sert de référence pour l'étalonnage des débitmètres.
Afin de pouvoir déterminer les pertes de charge des différents débitmètres, le banc dessai est équipé de deux manomètre à double tubes et d'un capteur de pression différentielle.
En cas de besoin, une source de tension continue assure l'alimentation en énergie des appareils de mesure.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.

Techniques > Mécanique des fluides > Ecoulement stationnaire > Méthodes de mesure du débit
Techniques > Génie des Procédés > Principes de base du génie des procédés > Les techniques de mesure
Techniques > Génie des Procédés > Principes de base du génie des procédés > Les techniques de mesure

Poids: 110 Kg
