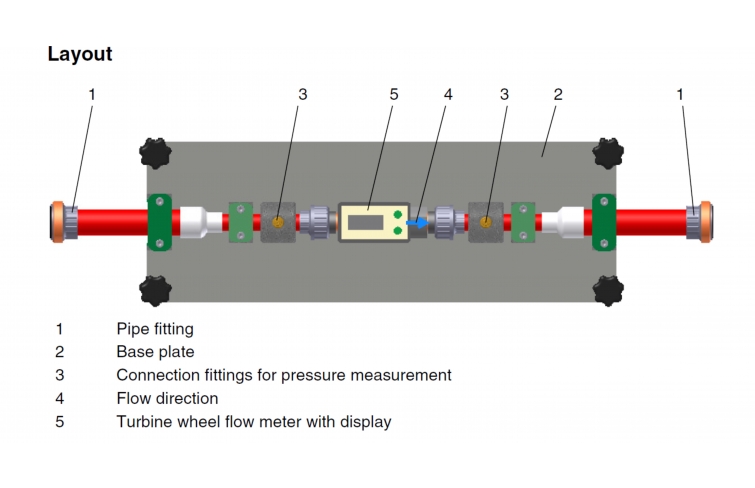

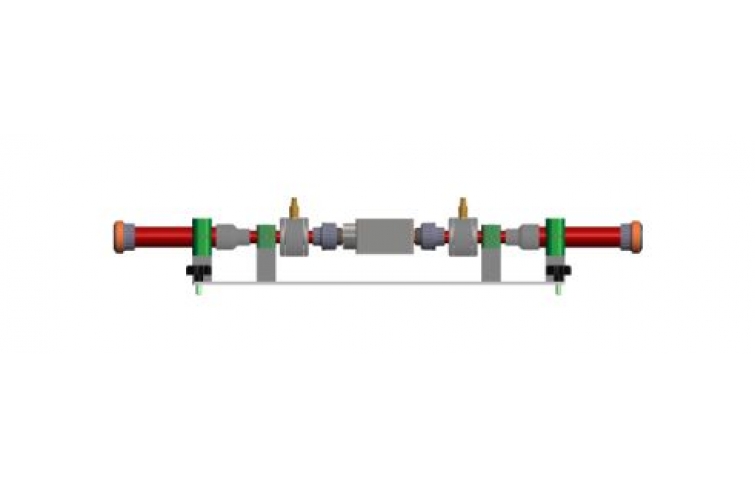

Le débitmètre à turbine est installé dans le circuit deau du banc dessai HM 500.
Le débit est mesuré selon le principe de mesure du volume.

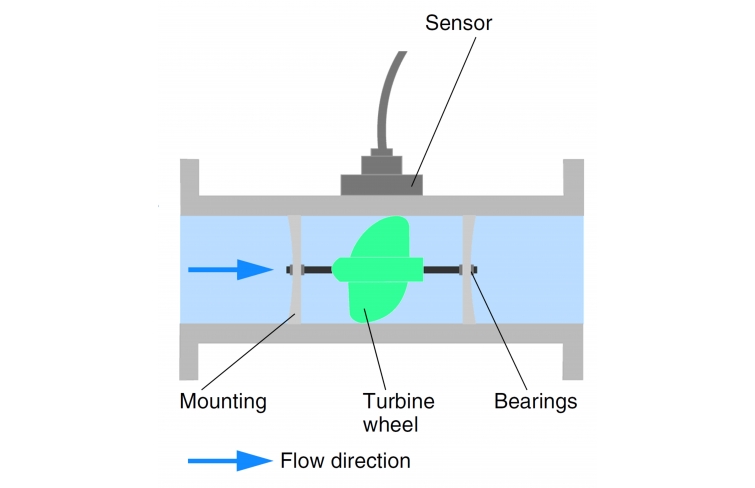

Dans cette méthode, lélément de mesure est une roue de turbine pivotante, mise en rotation par lécoulement.
Il existe un rapport linéaire entre la vitesse de rotation de la roue de turbine et la vitesse découlement, de sorte que la vitesse de rotation et le débit sont proportionnels à lintérieur dune plage de mesure limitée.
La vitesse de rotation de la roue de turbine est enregistrée.
La vitesse découlement et le débit sont déterminés à partir de la vitesse de rotation.
Un écran affiche le débit.
Les raccords nécessaires sont disponibles pour déterminer la perte de charge avec le HM 500.

Contenu didactique/essais
- apprentissage du principe de fonctionnement
- mesure du débit
- établissement de la courbe de perte de charge
- comparaison avec dautres débitmètres

Poids: 4 Kg
