Ref: EWTGUHM500.01
HM 500.01 Rotamètre pour HM 500 (Réf. 070.50001)

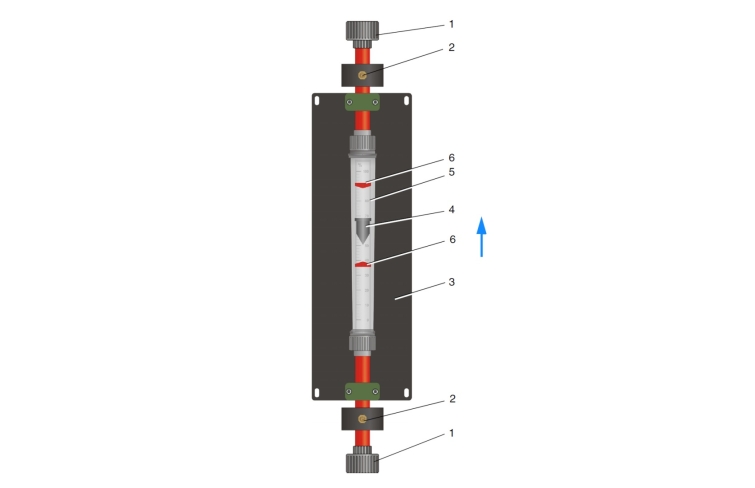

Le rotamètre (débitmètre à section variable) est monté dans le circuit deau du banc dessai HM 500.

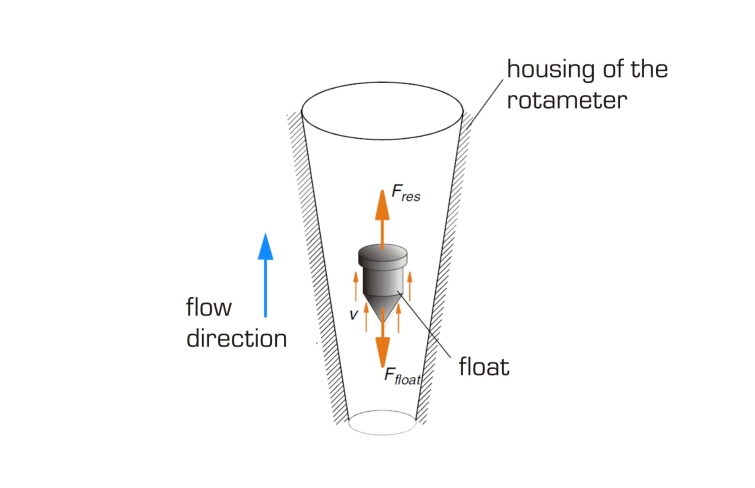

Le flotteur se situe dans un cône en PA transparent qui sélargit dans le sens de lécoulement.
Le flotteur est soumis à une force dirigée vers le haut par le biais de sa résistance à lécoulement.
Cette force réagit au poids dirigé vers le bas du flotteur.
Le flotteur se déplace dans le sens vertical jusquà ce quun équilibre soit atteint entre les deux forces.
Le débit est relevé sur léchelle via la position du flotteur.
Le flotteur se situe dans un cône en PA transparent qui sélargit dans le sens de lécoulement.
Le flotteur est soumis à une force dirigée vers le haut par le biais de sa résistance à lécoulement.
Cette force réagit au poids dirigé vers le bas du flotteur.
Le flotteur se déplace dans le sens vertical jusquà ce quun équilibre soit atteint entre les deux forces.
Le débit est relevé sur léchelle via la position du flotteur.
Contenu didactique / Essais
- apprentissage du principe de fonctionnement
- mesure du débit
- établissement de la courbe de perte de pression
- comparaison avec dautres débitmètres
Les grandes lignes
- Rotamètre comme accessoire pour le HM 500
Les caractéristiques techniques
Raccords de tuyau: DN 32
Plages de mesure débit: 200…2500L/h
- apprentissage du principe de fonctionnement
- mesure du débit
- établissement de la courbe de perte de pression
- comparaison avec dautres débitmètres
Les grandes lignes
- Rotamètre comme accessoire pour le HM 500
Les caractéristiques techniques
Raccords de tuyau: DN 32
Plages de mesure débit: 200…2500L/h
Informations logistiques
Dimensions et poids
Lxlxh: 820x200x150mm
Poids: env. 5kg
Lxlxh: 820x200x150mm
Poids: env. 5kg
Poids: 5 Kg
