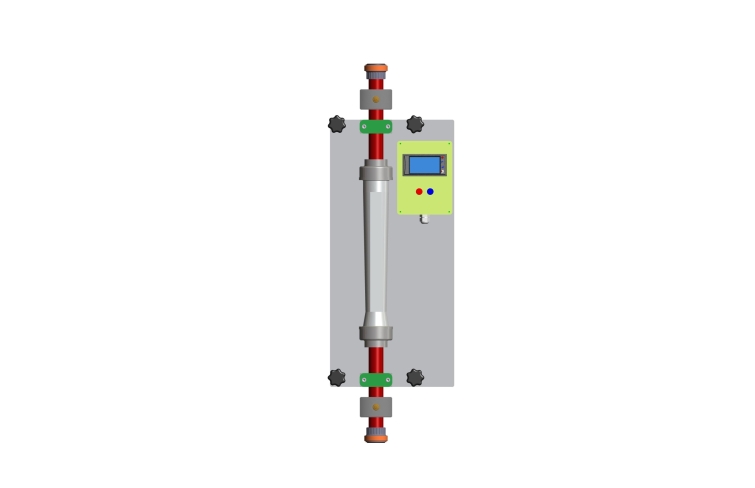

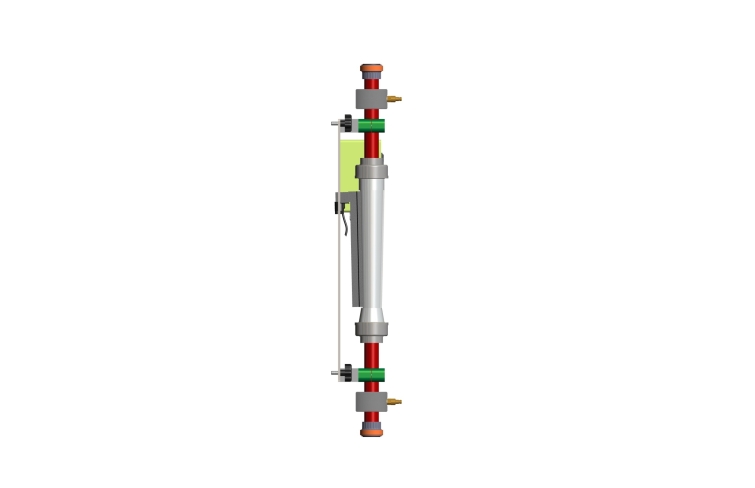

Le rotamètre (débitmètre à section variable) est monté dans le circuit deau du banc dessai HM 500.
Le flotteur se situe dans un cône en PA transparent qui sélargit dans le sens de lécoulement.
Le flotteur est soumis à une force dirigée vers le haut par le biais de sa résistance à lécoulement.
Cette force réagit au poids dirigé vers le bas du flotteur.
Le flotteur se déplace dans le sens vertical jusquà ce quun équilibre soit atteint entre les deux forces.
La position résultante du flotteur fournit des informations sur le débit.
Le débit est relevé sur léchelle via la position du flotteur.
Au-delà un transducteur est monté sur le côté du boîtier du rotamètre.
Le transducteur détecte la position du flotteur et le transmet sous forme de signal électrique.
La valeur de mesure peut être lue directement sur un afficheur intégré.

Contenu didactique/essais
- apprentissage du principe de fonctionnement
- mesure du débit
- établissement de la courbe de perte de pression
- comparaison avec dautres débitmètres

Caractéristiques techniques
Flotteur
- aimant permanent intégré
Transducteur
- chaîne dinterrupteurs reed
Raccords de tuyau: DN 32
Énergie auxiliaire: 24VCC

Plages de mesure
débit: 200…2500L/h

Poids: 6 Kg
