Ref: EWTGUPT500

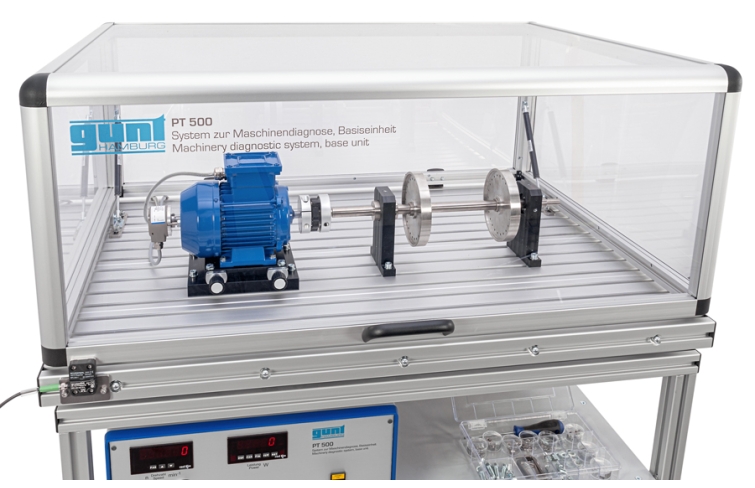

PT 500 Système de diagnostic de machines, appareil de base (Réf. 052.50000)
Nécessite : Acquisition mesure PT500.04
- FabricantGUNT
- Poids95 kg
- Livraison16 semaines
De manière générale, on obtient une bonne évaluation de l'état d'une machine ou des pièces de la machine en étudiant le type et la taille de ses vibrations.
Le système de diagnostic de machines permet de simuler certains dommages et d'étudier leurs répercussions sur le spectre des vibrations.
L'appareil de base PT 500 permet de réaliser des exercices de mesure de vibrations (mesure du déplacement, de la vitesse de vibration et de l'accélération dans le domaine temporel-fréquentiel).
Il peut également être utilisé pour l'équilibrage in situ de rotors rigides et l'alignement d'arbres.

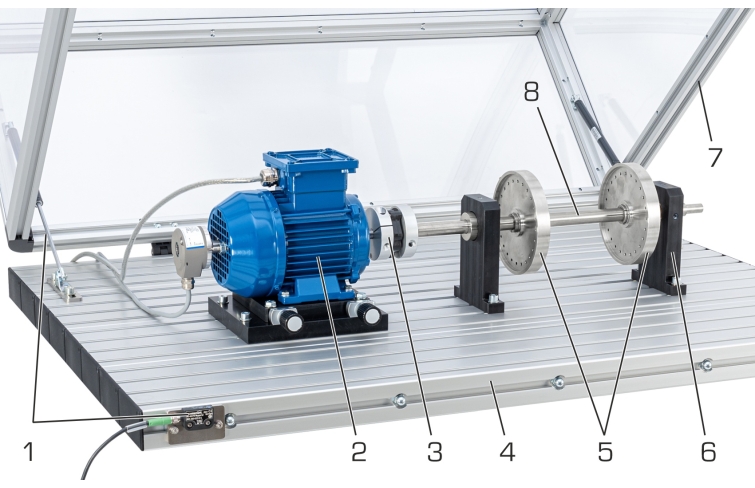

Les principaux composants de l'appareil de base sont les composants mécaniques (accouplement, paliers et arbre avec rotors), le moteur d'entraînement à vitesse de rotation variable via convertisseur de fréquence et génératrice tachymétrique ainsi que l'appareil d'affichage et de commande avec affichage numérique de la puissance et de la vitesse de rotation.
La semelle du moteur repose sur un chariot de moteur, de sorte que le moteur peut être aligné.
La grande plaque de base d'aluminium avec rainures de guidage permet un montage rapide, flexible et précis des différents composants d'essai.
Un capot de protection transparent assure la sécurité nécessaire en fonctionnement et permet une observation aisée des essais.

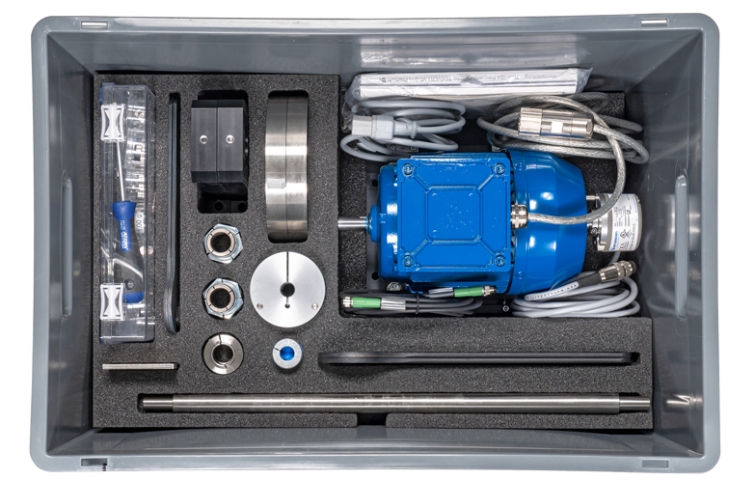

Un système de rangement pratique abrite efficacement toutes les pièces.

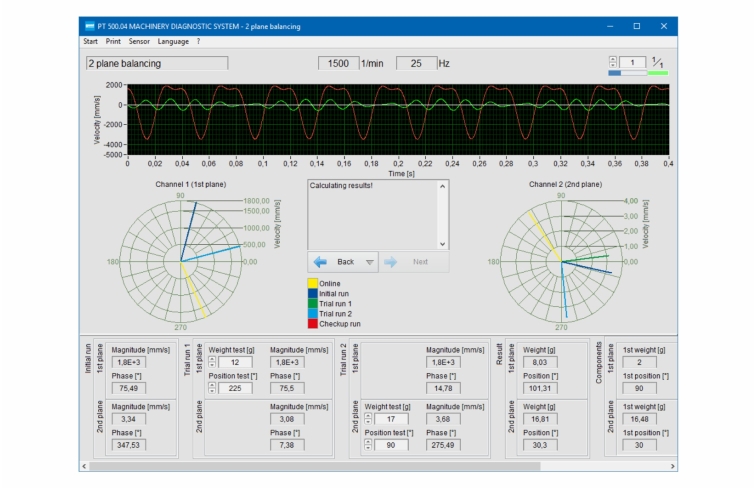

L'analyseur de vibrations assisté par ordinateur PT 500.04 est nécessaire pour la mesure et l'interprétation de tous les essais. Les jeux d'accessoires PT 500.10 à PT 500.19 permettent la simulation reproductible de différents dommages. Le chariot mobile PT 500.01 est recommandé pour l'utilisation flexible du système d'apprentissage.
- introduction à la technique de mesure des vibrations sur des systèmes de machines en rotation:
principes de base de la mesure de vibrations d'arbres et de paliers
grandeurs de base et paramètres
capteurs et instruments de mesure
influences de la vitesse de rotation et et de la disposition des arbres
influences de la position des capteurs
- équilibrage sur site d'arbres rigides
- influence de l'alignement du moteur et de l'accouplement
- compréhension et interprétation des spectres de fréquences
- manipulation d'un analyseur de vibrations assisté par ordinateur
Les grandes lignes
- unité de base pour la réalisation de nombreux essais de diagnostic de machines avec utilisation de jeux d'accessoires modulaires
- plaque de base en profilé d'aluminium pour le montage rapide et flexible des différents expériences
Caractéristiques techniques
Plaque de base Lxl: 1100x800
- M8-rainures, distance=50mm
Moteur asynchrone avec convertisseur de fréquence
- puissance motrice: 0,37kW
- vitesse de rotation nominale: 2800min^-1^
- plage de vitesses de rotation via convertisseur de fréquence: 100...6000min^-1^
- appareil d'affichage et de commande avec affichage numérique de la puissance et de la vitesse de rotation
2 arbres: Ø=20mm, longueur 300mm, 500mm
2 volants déséquilibrés: Ø=150mm, chacun 1675g, avec masses d'équilibrage interchangeables (vis)
2 paliers: les paliers à roulement sont interchangeables
Accouplement Controlflex ^R^, couple nominal: 15Nm
Nécessaire au bon fonctionnement
230V, 50Hz, 1 phase
Lxlxh: 1100x800x500mm (plaque de base + capot)
Lxlxh: 475x420x200mm (appareil de commande)
Lxlxh: 600x390x325mm (système de rangement)
Poids: env. 95kg (total)
Ref: EWTGUPT500.01

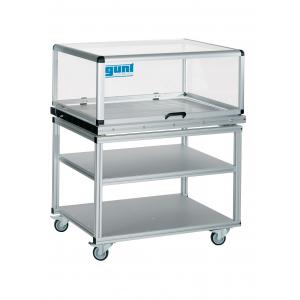

PT 500.01 Chariot mobile pour appareil de base PT 500 (Réf. 052.50001)
Ajouter au panier
Ref: EWTGUPT500.04

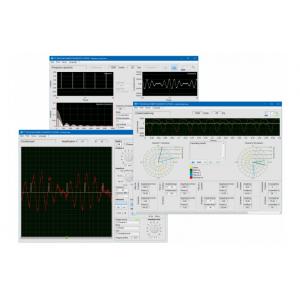

PT 500.04 Analyseur de vibrations assisté par ordinateur (Réf. 052.50004)
Nécessite : PT500
Ajouter au panier
Ref: EWTGUPT500.05
PT 500.05 Dispositif de freinage et de charge (Réf. 052.50005)
Nécessite : PT500
Ajouter au panier
Ref: EWTGUPT500.10
PT 500.10 Jeu d'accessoires arbre élastique, Flexions alternées arbre élastique (Réf. 052.50010)
Nécessite : PT500 & PT500.41 & Mesure et acquisition PT 500.04
Ajouter au panier
Ref: EWTGUPT500.11
PT 500.11 Jeu d'accessoires arbre fissuré, vibration avec fissure radiale (Réf. 052.50011)
Nécessite : PT500 & PT500.10, PT500.14 et Mesure et acquisition PT 500.04
Ajouter au panier
Ref: EWTGUPT500.12
PT 500.12 Jeu d'accessoires dommages sur les paliers à roulement (Réf. 052.50012)
Nécessite : PT500 & PT500.14 & PT500.05 & Mesure et acquisition PT 500.04
Ajouter au panier
Ref: EWTGUPT500.13

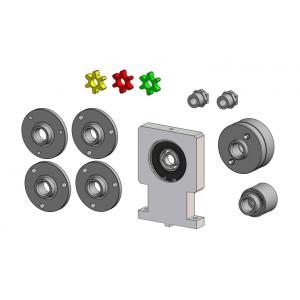

PT 500.13 Jeu d'accessoires accouplements, vibrations des accouplements (Réf. 052.50013)
Nécessite : PT500 et Mesure et acquisition PT 500.04, en option PT 500.05
Ajouter au panier
Ref: EWTGUPT500.14
PT 500.14 Jeu d'accessoires courroie d'entraînement, vibrations des courroies (Réf. 052.50014)
Nécessite : PT500 & PT500.05 & Mesure et acquisition PT 500.04
Ajouter au panier
Ref: EWTGUPT500.15
PT 500.15 Jeu d'accessoires dommages aux engrenages (Réf. 052.50015)
Nécessite : PT500, PT500.05 & Mesure et acquisition PT 500.04
Ajouter au panier
Ref: EWTGUPT500.16
PT 500.16 Jeu d'accessoires système bielle-manivelle (Réf. 052.50016)
Nécessite : PT500 et Mesure et acquisition PT 500.04, en option PT 500.14 et PT 500.15
Ajouter au panier
Ref: EWTGUPT500.17
PT 500.17 Jeu d'accessoires cavitation dans les pompes (Réf. 052.50017)
Observation et mesure des phénomènes de cavitation, Nécessite PT500 & Mesure PT 500.04
Ajouter au panier
Ref: EWTGUPT500.18

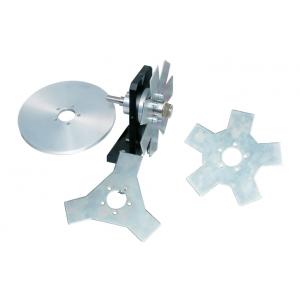

PT 500.18 Jeu d'accessoires vibrations dans les ventilateurs (Réf. 052.50018)
