Ref: EWTGUHM170.40

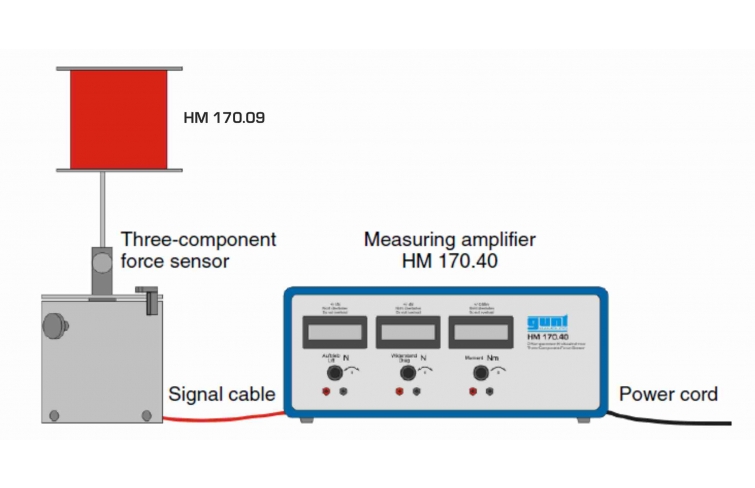

HM 170.40 Capteur de force à 3 composants pour soufflerie HM 170 (Réf. 070.17040)
mesure de la force de traînée, de la force de portance et du moment
- FabricantGUNT
- Poids6 kg
- Livraison12 semaines
Le système enregistre également le moment.
Les valeurs mesurées sont affichées numériquement sur lamplificateur de mesure et peuvent être analysées à laide du système dacquisition des données HM 170.60 disponible en option.
Une échelle angulaire est située sur le capteur de force.
Contenu didactique/essais
- avec un corps adapté au système HM 170:
détermination du coefficient de traînée (valeur cx)
détermination du coefficient de portance
détermination du coefficient de moment
- capteur de force pour les analyses sur des corps soumis à un écoulement autour de corps
- mesure de la force de traînée, de la force de portance et du moment
Caractéristiques techniques
Plages de mesure
- force:
portance: ±4N
traînée: ±4N
- moment: ±0,5Nm
- angle: ±180°
230V, 50Hz, 1 phase
Lxlxh: 370x315x160mm (amplificateur de mesure)
Dxh: 115x150mm (capteur de force)
Poids total: env. 6kg
