Ref: EWTGUHM170.22
HM 170.22 Répartition de la pression sur une aile NACA 0015 (Réf. 070.17022) pour HM 170
Accessoires requis : HM170.50 ou HM170.55
La mesure de la répartition de la pression sur un profil d´ aile soumis à un écoulement autour de corps délivre aux étudiants les notions de base sur la génération de la portance effective d´ une aile.

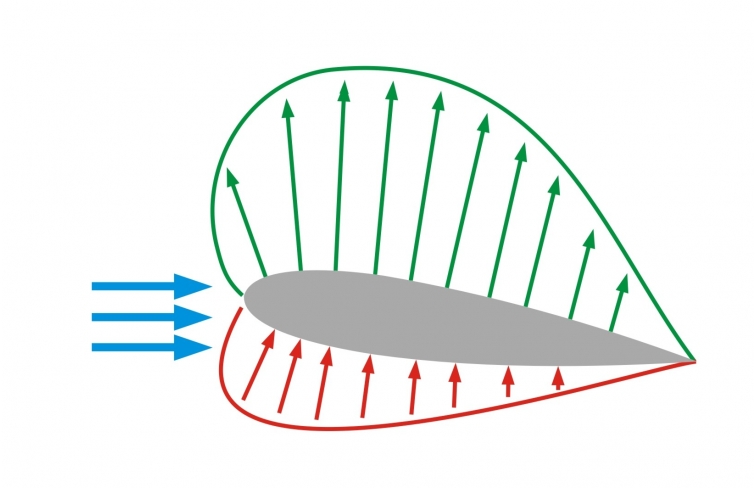

Pour générer la portance d´ un corps soumis à un écoulement autour de corps, on doit avoir une surpression sur la partie sous-jacente de ce corps et une sous-pression sur le dessus.
Cet essai permet de visualiser la répartition de la pression sur un corps soumis à un écoulement autour de corps.
Le HM 170.22 avec profil d´ aile NACA 0015 permet - en liaison avec la soufflerie HM 170 - d´ enregistrer la répartition de la pression.

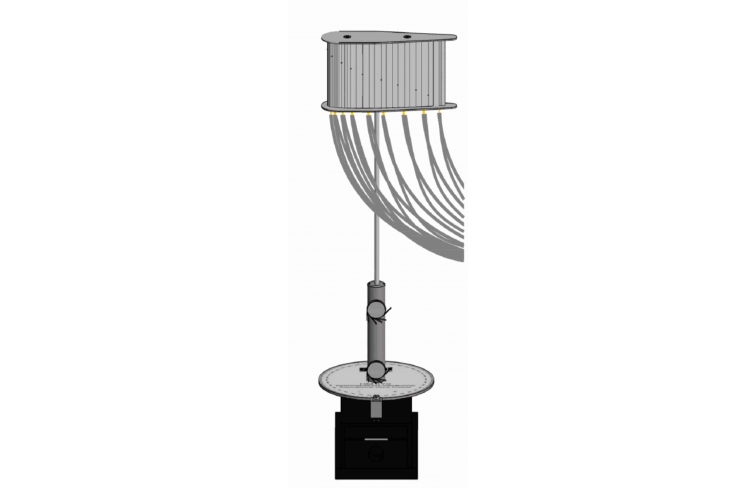

L´ aile est reliée au capteur de force de la soufflerie.
L´ angle d´ incidence est modifiée en tournant la fixation.

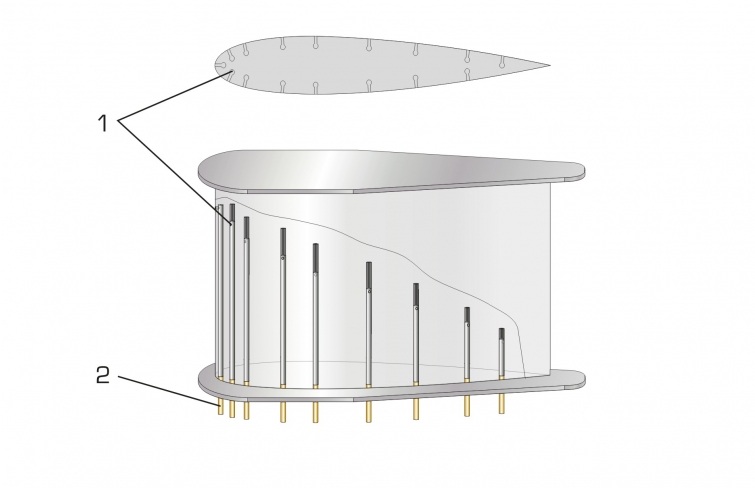

La surface de l´ aile est munie de trous destinés à la mesure et placés de manière à pratiquement exclure toute influence mutuelle.
Chaque point de mesure est équipé d´ un raccord pour tuyau.

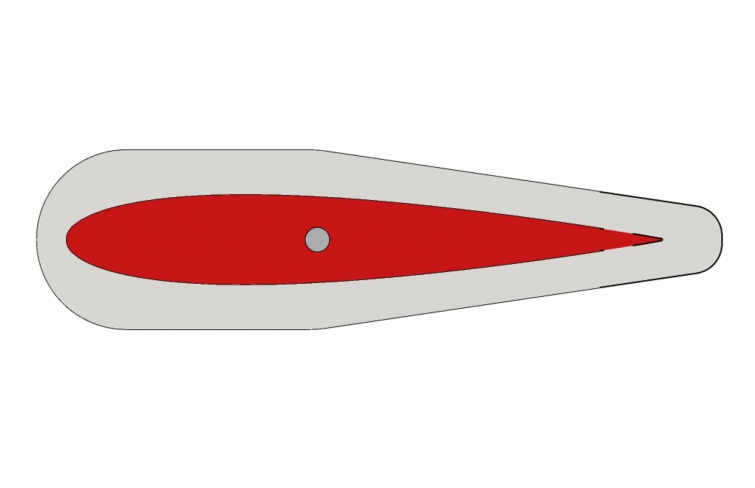

Pour éliminer les écoulements secondaires, l´ aile est protégée par deux éléments latéraux.

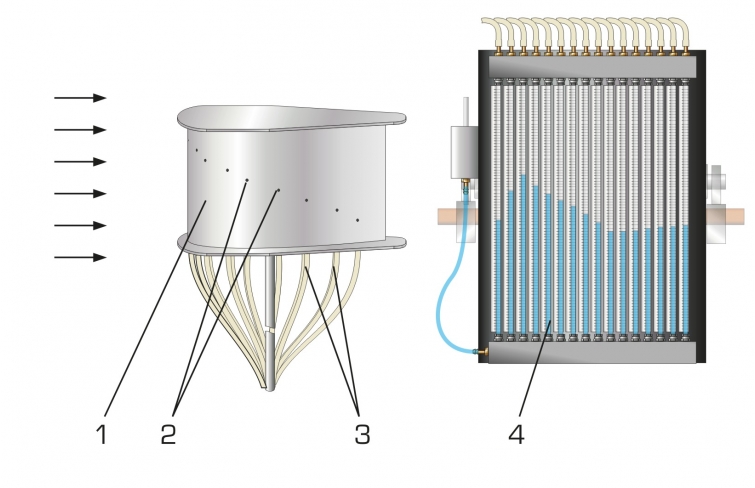

Les pressions statiques sont affichées sur le manomètre à tubes HM 170.50 ou par l´ appareil de mesure électronique de la pression HM 170.55.
Pour générer la portance d´ un corps soumis à un écoulement autour de corps, on doit avoir une surpression sur la partie sous-jacente de ce corps et une sous-pression sur le dessus.
Cet essai permet de visualiser la répartition de la pression sur un corps soumis à un écoulement autour de corps.
Le HM 170.22 avec profil d´ aile NACA 0015 permet - en liaison avec la soufflerie HM 170 - d´ enregistrer la répartition de la pression.
L´ aile est reliée au capteur de force de la soufflerie.
L´ angle d´ incidence est modifiée en tournant la fixation.
La surface de l´ aile est munie de trous destinés à la mesure et placés de manière à pratiquement exclure toute influence mutuelle.
Chaque point de mesure est équipé d´ un raccord pour tuyau.
Pour éliminer les écoulements secondaires, l´ aile est protégée par deux éléments latéraux.
Les pressions statiques sont affichées sur le manomètre à tubes HM 170.50 ou par l´ appareil de mesure électronique de la pression HM 170.55.
Contenu didactique / Essais
- distribution de la pression sur une aile soumise à un écoulement autour de corps en fonction de l'angle d'incidence
Les grandes lignes
- essais réalisés avec différentes angles d´ incidences du profil d´ aile NACA 0015
- distribution de la pression sur une aile soumise à un écoulement autour de corps en fonction de l'angle d'incidence
Les grandes lignes
- essais réalisés avec différentes angles d´ incidences du profil d´ aile NACA 0015
Caractéristiques techniques
Aile
- profil: NACA 0015
- type de profil: symétrique
- Lxlxh: 100x60x15mm

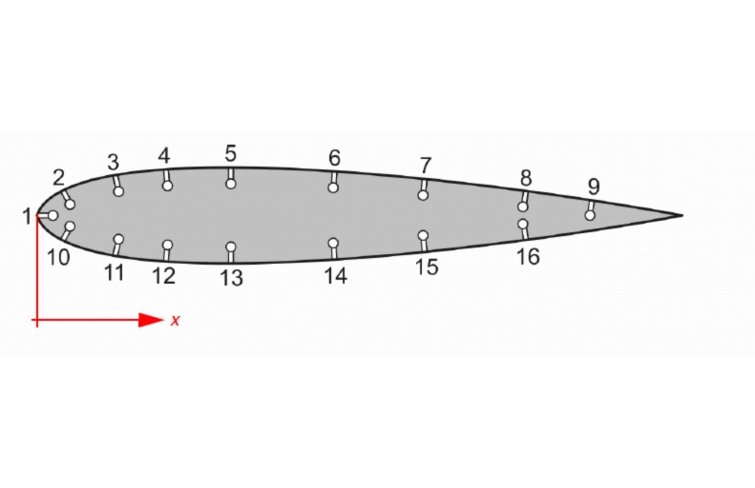

Nombre de points de mesure de la pression
-16
Manche en acier
- acier inoxydable
- Ø 4mm
Aile
- profil: NACA 0015
- type de profil: symétrique
- Lxlxh: 100x60x15mm
Nombre de points de mesure de la pression
-16
Manche en acier
- acier inoxydable
- Ø 4mm
Informations logistiques
Dimensions et poids
Lxlxh: 115x30x270mm
Poids: env. 0,6kg
Liste de livraison
1 aile
1 jeu de flexibles
1 documentation didactique
Lxlxh: 115x30x270mm
Poids: env. 0,6kg
Liste de livraison
1 aile
1 jeu de flexibles
1 documentation didactique
Poids: 0.6 Kg Delai de livraison estimé : 12 semaines
