HM 170.50 Manomètre à 16 tubes, 600mm (Réf. 070.17050) pour HM 170
Visualisation des courbes de pression différentielle
Le manomètre HM 170.50 sert à indiquer simultanément jusqu´à 16 pressions différentielles mesurées en millimètres de colonne d´ eau.

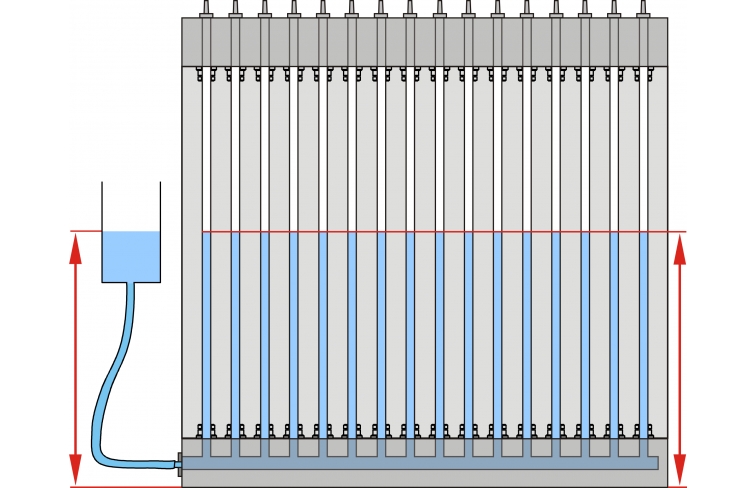

Le manomètre fonctionne suivant le principe des tubes communicants.
Le zéro est ajusté en fonction de la tâche de mesure à l´ aide d´ un réservoir de compensation mobile en sens vertical.
La résolution peut être accrue (avec une réduction du champ de mesure) par l´ inclinaison de l´ appareil. Le manomètre peut être fixé au bâti de HM 170.
HM 170.50 est recommandé comme accessoire pour des essais concernant la répartition de la pression sur des ailes HM 170.22, HM 170.26, HM 170.27, sur un cylindre HM 170.23 et la mesure de sillage HM 170.28.
Le manomètre fonctionne suivant le principe des tubes communicants.
Le zéro est ajusté en fonction de la tâche de mesure à l´ aide d´ un réservoir de compensation mobile en sens vertical.
La résolution peut être accrue (avec une réduction du champ de mesure) par l´ inclinaison de l´ appareil. Le manomètre peut être fixé au bâti de HM 170.
HM 170.50 est recommandé comme accessoire pour des essais concernant la répartition de la pression sur des ailes HM 170.22, HM 170.26, HM 170.27, sur un cylindre HM 170.23 et la mesure de sillage HM 170.28.
Contenu didactique / Essais
- mesure de pressions
Les grandes lignes
- manomètre pour la visualisation d´évolutions de pression différentielle
- possibilité de mesurer jusqu´à 16 pressions différentielles en même temps
- mesure de pressions
Les grandes lignes
- manomètre pour la visualisation d´évolutions de pression différentielle
- possibilité de mesurer jusqu´à 16 pressions différentielles en même temps
Caractéristiques techniques
Manomètre à tubes
- tube du manomètre
nombre de tubes: 16
matériau: verre
Ø 9mm, externe
Ø 7mm, intérieur
- inclinaison: 1:1, 1:2, 1:5, 1:10
- résolution: 0,01mbar à inclinaison: 1:10
- ajustage du zéro
Plages de mesure
- pression différentielle: max. 60mbar
Manomètre à tubes
- tube du manomètre
nombre de tubes: 16
matériau: verre
Ø 9mm, externe
Ø 7mm, intérieur
- inclinaison: 1:1, 1:2, 1:5, 1:10
- résolution: 0,01mbar à inclinaison: 1:10
- ajustage du zéro
Plages de mesure
- pression différentielle: max. 60mbar
Informations logistiques
Dimensions et poids
Lxlxh: 670x220x750mm
Poids: env. 22kg
Lxlxh: 670x220x750mm
Poids: env. 22kg
Poids: 22 Kg Delai de livraison estimé : 12 semaines
