Dans les réservoirs de sédimentation, les matières solides présentes dans les suspensions sont séparées sous leffet de la force de gravité.
À cet effet, les particules de matière solide doivent présenter une densité supérieure à celle du liquide.

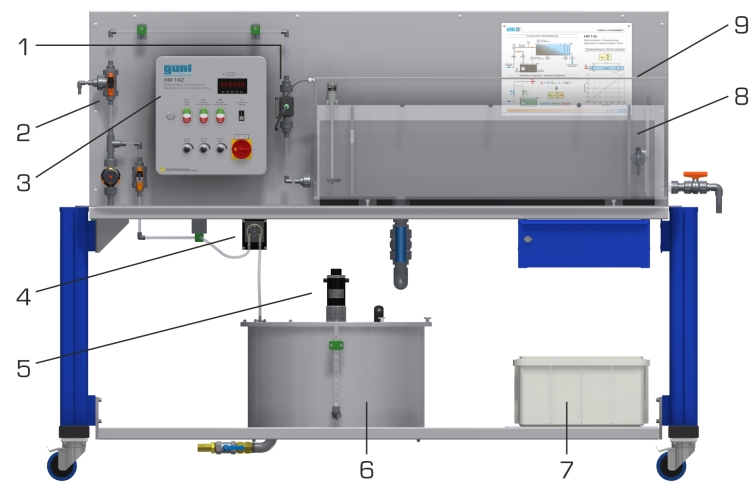

Le HM 142 permet détudier la séparation des matières solides provenant dune suspension dans un réservoir de sédimentation.

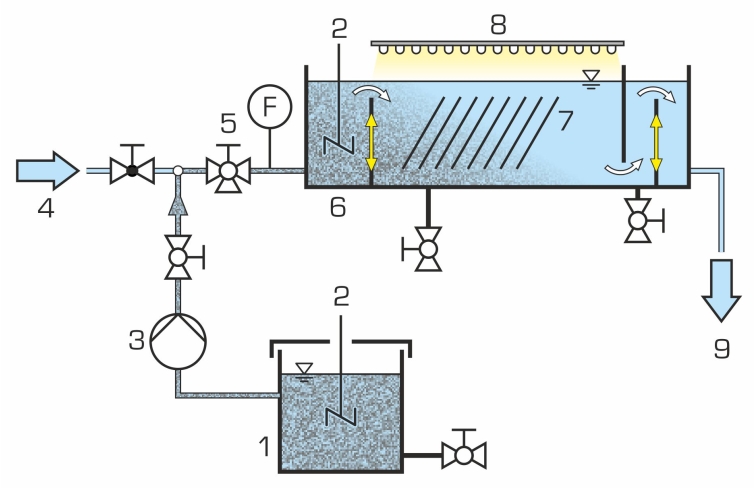

Dans un réservoir, on commence par préparer une suspension concentrée composée deau et de la matière solide à séparer.
Une pompe transporte la suspension concentrée jusquau réservoir de sédimentation.
À lentrée du réservoir de sédimentation, la suspension se mélange à de leau fraîche.
Leau brute ainsi produite sécoule jusquau réservoir de sédimentation en passant par-dessus un déversoir dalimentation.
Un agitateur est installé en amont du déversoir dentrée.
Cela permet de prévenir une sédimentation prématurée des matières solides avant leur entrée dans le réservoir de sédimentation.
Leau purifiée passe dabord en dessous dune paroi immergée avant de sécouler au-dessus dun déversoir jusquà lévacuation.
Le déversoir côté évacuation est ajustable en hauteur, ce qui permet de modifier le niveau deau dans le réservoir de sédimentation.
Le niveau deau au-dessus du déversoir dalimentation peut également être ajusté.
Cela influence la vitesse découlement à travers le déversoir dalimentation.

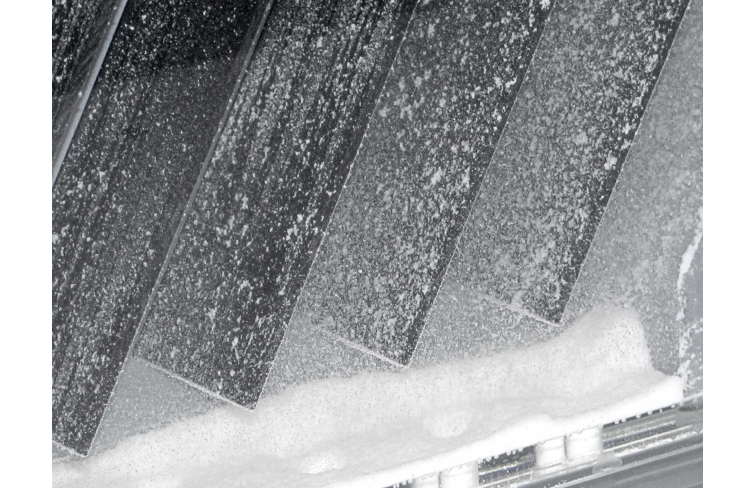

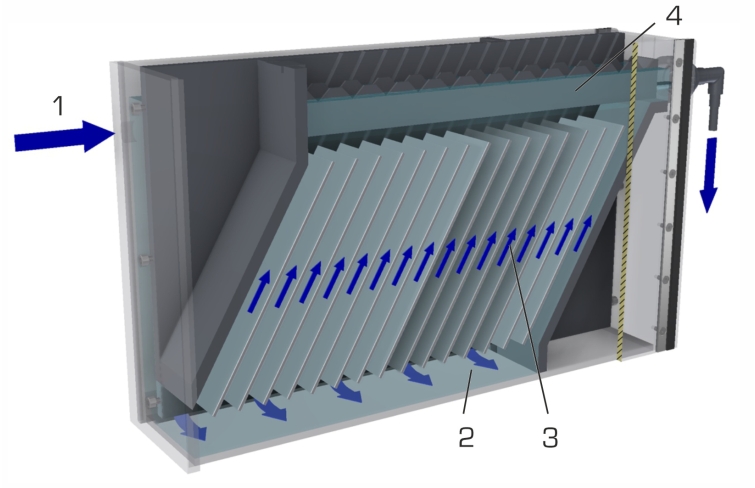

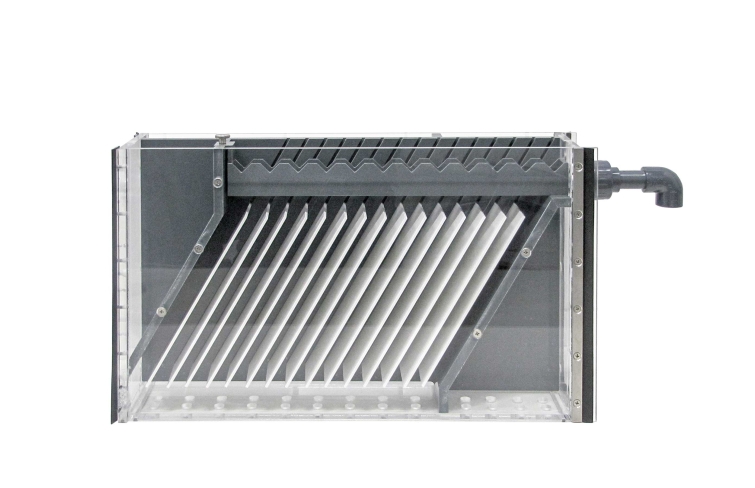

Il est possible de positionner une unité de lamelles dans la section dessai.
On peut ainsi étudier linfluence des lamelles sur le processus de séparation.
Lécoulement traversant les lamelles circule du bas vers le haut.
Une rigole dévacuation est située au-dessus des lamelles.
Les parois latérales de la rigole dévacuation ont la forme dun déversoir denté.
Les débits de la suspension concentrée et de leau fraîche sont ajustables par le biais de soupapes.
Cela permet dajuster la composition du mélange et donc la concentration de matières solides à lentrée du réservoir de sédimentation.
Un capteur de débit électromagnétique enregistre le débit dalimentation du réservoir de sédimentation.
Le débit et la vitesse de rotation de lagitateur sont affichés numériquement.

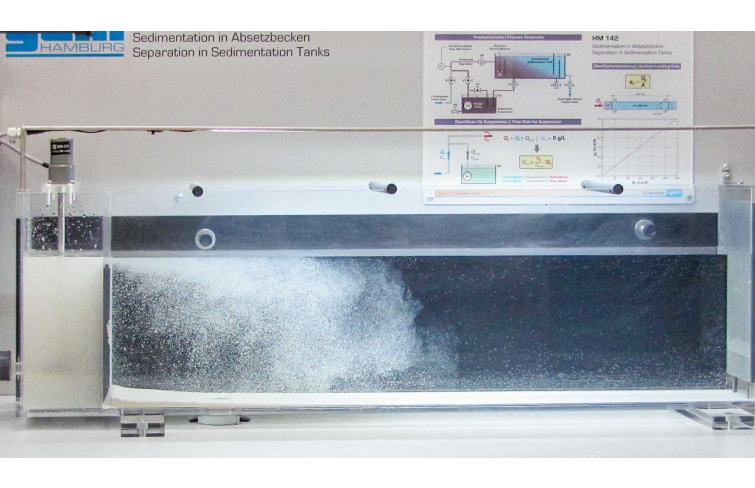

Le réservoir de sédimentation est équipé dun éclairage pour une meilleure observation des conditions découlement.

Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Transport de sédiments
Techniques > Génie des Procédés > Génie des procédés mécaniques > Procédés de séparation: séparation par gravité
Techniques > Génie des Procédés > Génie des Procédés Traitement de l'eau > Procédés mécaniques
Techniques > Energie Environnement > Environnement > Eau: traitement de l'eau

Poids: 220 Kg
Delai de livraison estimé : 16 semaines
