Ref: EWTGUCT159
CT 159 Banc d'essai modulaire pour moteurs monocylindres, 2,2kW (Réf. 063.15900)
Avec interface PC USB et logiciel inclus
Ce banc dessai permet de mesurer la puissance des moteurs à combustion interne jusquà une puissance de 3kW.

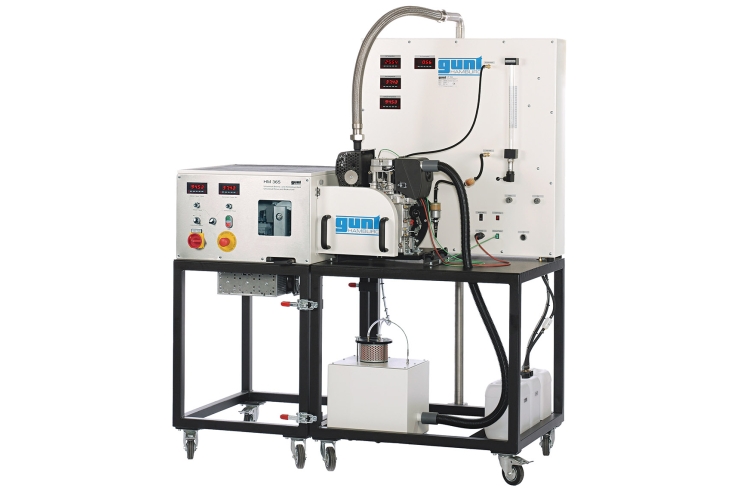

Le banc dessai complet se compose de trois éléments principaux: CT 159 pour recevoir le moteur et comme dispositif de commande, le dispositif de freinage et dentraînement universel HM 365 comme unité de charge, ainsi quun moteur au choix: moteur diesel quatre temps (CT 151), moteur essence deux temps (CT 153), ainsi que moteur essence quatre temps (CT 150).

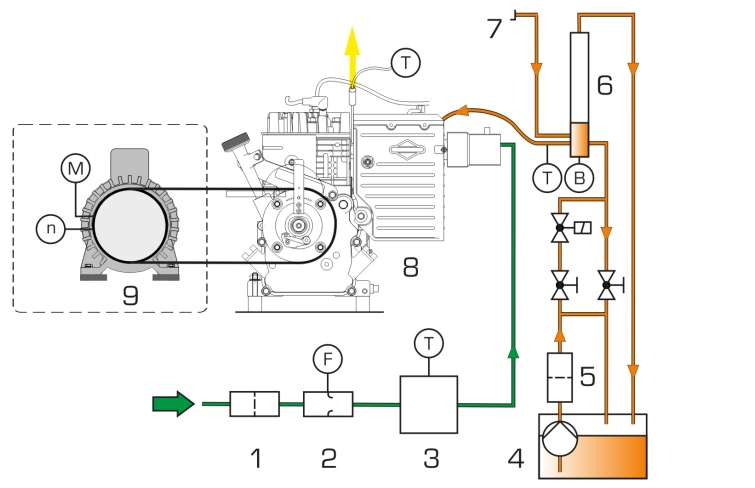

La fonction principale du CT 159 consiste à recevoir le moteur, à assurer son alimentation en carburant et en air, ainsi quà saisir et à afficher les données de mesure pertinentes.
Le moteur est monté sur une fondation isolée des vibrations, et raccordé au HM 365 via une poulie.
Le HM 365 est utilisé dans un premier temps pour démarrer le moteur.
Dès que le moteur fonctionne, le HM 365 sert de frein pour charger le moteur à combustion interne.

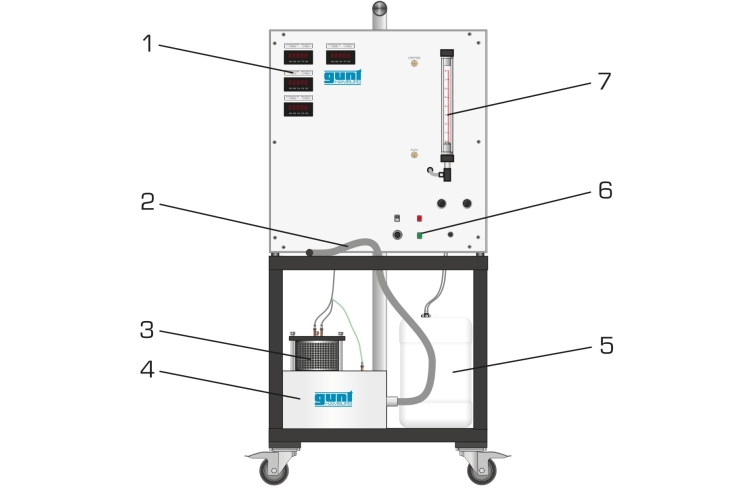

Les réservoirs de carburant et un réservoir de stabilisation pour lair dadmission se trouvent dans la partie inférieure du châssis mobile.
Larmoire de commande avec amortissement des vibrations contient les affichages numériques pour les températures (un écran pour les gaz déchappement, un pour le carburant et un pour lair dadmission) et pour la consommation dair.
La vitesse de rotation et le couple sont réglés et affichés sur le HM 365.

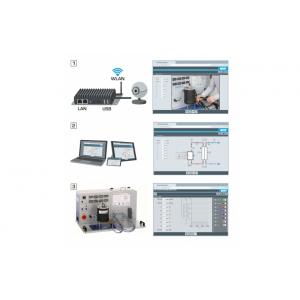

Tous les signaux de mesure sont disponibles sous forme électrique et, avec le HM 365, peuvent être transmis à un PC sur lequel ils sont mémorisés et traités à laide du logiciel dacquisition de données.
La transmission des données au PC se fait par une interface USB.
Le banc dessai complet se compose de trois éléments principaux: CT 159 pour recevoir le moteur et comme dispositif de commande, le dispositif de freinage et dentraînement universel HM 365 comme unité de charge, ainsi quun moteur au choix: moteur diesel quatre temps (CT 151), moteur essence deux temps (CT 153), ainsi que moteur essence quatre temps (CT 150).
La fonction principale du CT 159 consiste à recevoir le moteur, à assurer son alimentation en carburant et en air, ainsi quà saisir et à afficher les données de mesure pertinentes.
Le moteur est monté sur une fondation isolée des vibrations, et raccordé au HM 365 via une poulie.
Le HM 365 est utilisé dans un premier temps pour démarrer le moteur.
Dès que le moteur fonctionne, le HM 365 sert de frein pour charger le moteur à combustion interne.
Les réservoirs de carburant et un réservoir de stabilisation pour lair dadmission se trouvent dans la partie inférieure du châssis mobile.
Larmoire de commande avec amortissement des vibrations contient les affichages numériques pour les températures (un écran pour les gaz déchappement, un pour le carburant et un pour lair dadmission) et pour la consommation dair.
La vitesse de rotation et le couple sont réglés et affichés sur le HM 365.
Tous les signaux de mesure sont disponibles sous forme électrique et, avec le HM 365, peuvent être transmis à un PC sur lequel ils sont mémorisés et traités à laide du logiciel dacquisition de données.
La transmission des données au PC se fait par une interface USB.
Contenu didactique / Essais
En combinaison avec lunité de charge HM 365 et un moteur (CT 150 à CT 153)
- enregistrement des courbes de couple et de puissance
- détermination de la consommation de carburant spécifique
- détermination du coefficient de rendement et du coefficient dair lambda
- détermination de la perte par frottement du moteur (en mode entraîné)
Les grandes lignes
- Configuration dun banc dessai complet avec le dispositif de freinage et dentraînement universelle HM 365 et un moteur
- Banc dessai pour moteurs monocylindres à combustion interne jusquà 2,2kW
- Dispositif de freinage et dentraînement HM 365 comme unité de charge, utilisable également comme démarreur
- Élément de la série GUNT-FEMLine
Les caractéristiques techniques
3 réservoirs de carburant: de 5L chacun
Plages de mesure
- température ambiante: 0...100°C
- température du carburant: 0...100°C
- température des gaz d'échappement: 0...1000°C
- consommation dair: 30...333L/min
- consommation de carburant: 0...50cm³/min
230V, 50Hz, 1 phase
En combinaison avec lunité de charge HM 365 et un moteur (CT 150 à CT 153)
- enregistrement des courbes de couple et de puissance
- détermination de la consommation de carburant spécifique
- détermination du coefficient de rendement et du coefficient dair lambda
- détermination de la perte par frottement du moteur (en mode entraîné)
Les grandes lignes
- Configuration dun banc dessai complet avec le dispositif de freinage et dentraînement universelle HM 365 et un moteur
- Banc dessai pour moteurs monocylindres à combustion interne jusquà 2,2kW
- Dispositif de freinage et dentraînement HM 365 comme unité de charge, utilisable également comme démarreur
- Élément de la série GUNT-FEMLine
Les caractéristiques techniques
3 réservoirs de carburant: de 5L chacun
Plages de mesure
- température ambiante: 0...100°C
- température du carburant: 0...100°C
- température des gaz d'échappement: 0...1000°C
- consommation dair: 30...333L/min
- consommation de carburant: 0...50cm³/min
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 900x900x1900mm
Poids: env. 135kg
Nécessaire au fonctionnement :
évacuation des gaz déchappement, ventilation
Liste de livraison
1 banc dessai (sans moteur ni unité de charge)
1 jeu doutils
1 jeu daccessoires
1 logicielcâble
1 documentation didactique
Lxlxh: 900x900x1900mm
Poids: env. 135kg
Nécessaire au fonctionnement :
évacuation des gaz déchappement, ventilation
Liste de livraison
1 banc dessai (sans moteur ni unité de charge)
1 jeu doutils
1 jeu daccessoires
1 logicielcâble
1 documentation didactique
Poids: 135 Kg Delai de livraison estimé : 16 semaines
