Ref: EWTGUWP600
WP 600 Essai de fluage avec différents matériaux (Réf. 020.60000)
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Les composants soumis à des sollicitations constantes sur une longue durée subissent une déformation plastique.
Ce comportement des matériaux est appelé fluage.
L´ essai de fluage est une méthode d´ essai destructif qui sert à déterminer le comportement de matériaux (processus de fluage) à température d´ essai constante (température de local mais aussi inférieure à la température de local) et après l´ action d´ une charge constante sur une longue durée.

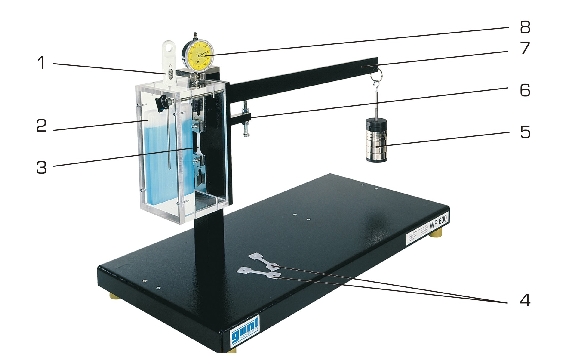

L´ appareil d´ essai WP 600 montre des phénomènes typiques comme les phases de différentes vitesses de fluage, ou le comportement de fluage en fonction de la température.
Grâce à la clarté du montage et à la facilité d´ utilisation, on peut observer tous les détails et les phases de l´ essai.
Pour atteindre des vitesses de fluage acceptables dès la température de local, on utilise des éprouvettes en plomb et en plastique.
Une boîte de thermostatique transparente, équipée d´ accumulateurs de chaleur, permet d´ effectuer facilement des essais en dessous de la température de local.

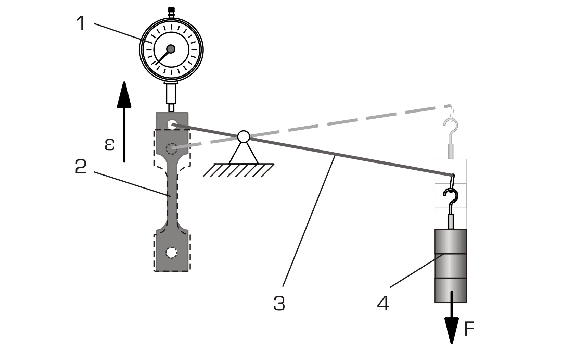

Lors de l´ essai, l´é prouvette est soumise, à température constante, à une charge de traction elle aussi constante.
La charge de traction est générée par un levier et des poids progressifs.
Afin d´é viter que des contraintes en flexion ne s´ exercent sur l´é prouvette, les porte-éprouvettes sont équipés de paliers à couteau.
Une butée mobile protège le comparateur à cadran en cas de rupture de l´éprouvette, et évite que les charges viennent percuter l´ appareil d´ essai.

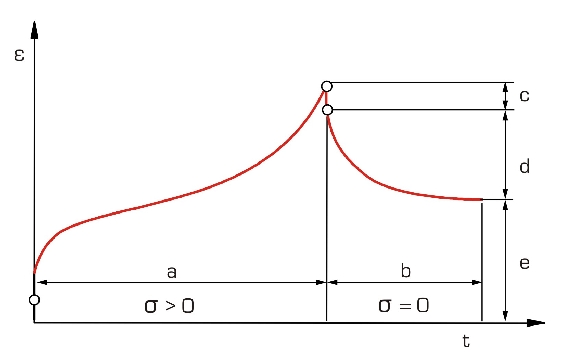

L´ allongement de l´é prouvette en fonction du temps est enregistré par un comparateur à cadran et un chronographe, et représenté dans un diagramme déformation-temps appelé la courbe déformation-temps.
d\fs16\lang1036 Les composants soumis à des sollicitations constantes sur une longue durée subissent une déformation plastique.
Ce comportement des matériaux est appelé fluage.
L´ essai de fluage est une méthode d´ essai destructif qui sert à déterminer le comportement de matériaux (processus de fluage) à température d´ essai constante (température de local mais aussi inférieure à la température de local) et après l´ action d´ une charge constante sur une longue durée.
L´ appareil d´ essai WP 600 montre des phénomènes typiques comme les phases de différentes vitesses de fluage, ou le comportement de fluage en fonction de la température.
Grâce à la clarté du montage et à la facilité d´ utilisation, on peut observer tous les détails et les phases de l´ essai.
Pour atteindre des vitesses de fluage acceptables dès la température de local, on utilise des éprouvettes en plomb et en plastique.
Une boîte de thermostatique transparente, équipée d´ accumulateurs de chaleur, permet d´ effectuer facilement des essais en dessous de la température de local.
Lors de l´ essai, l´é prouvette est soumise, à température constante, à une charge de traction elle aussi constante.
La charge de traction est générée par un levier et des poids progressifs.
Afin d´é viter que des contraintes en flexion ne s´ exercent sur l´é prouvette, les porte-éprouvettes sont équipés de paliers à couteau.
Une butée mobile protège le comparateur à cadran en cas de rupture de l´éprouvette, et évite que les charges viennent percuter l´ appareil d´ essai.
L´ allongement de l´é prouvette en fonction du temps est enregistré par un comparateur à cadran et un chronographe, et représenté dans un diagramme déformation-temps appelé la courbe déformation-temps.
Contenu didactique / Essais
- processus de fluage sur des éprouvettes en différents matériaux
- enregistrement du diagramme déformation-temps (courbe déformation-temps)
- influence de la température et de la charge sur le fluage
- charge et relaxation des plastiques
Les grandes lignes
- phénomènes typiques lors des processus de fluage
- essais possibles à température de local et à température inférieure
Les caractéristiques techniques

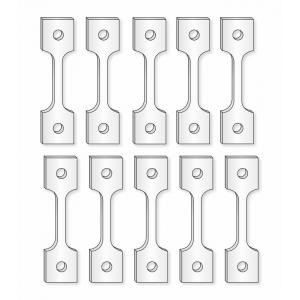

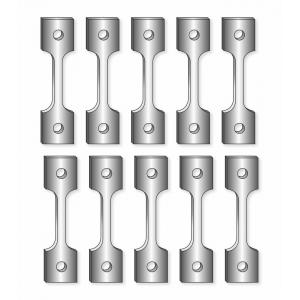

Éprouvettes
- Lxl: 25x5mm, épaisseur de 2mm
- 10x plomb
- 10x plastique (PE)
Poids
- 1x 1N (suspente)
- 2x 5N
- 3x 2N
- 3x 1N
- 2x 0,5N
Plages de mesure
- contrainte de traction: 5...25Nmm^-2^
- déplacement: 0...10mm, graduation: 0,01mm
- température: -50...300ºC
- processus de fluage sur des éprouvettes en différents matériaux
- enregistrement du diagramme déformation-temps (courbe déformation-temps)
- influence de la température et de la charge sur le fluage
- charge et relaxation des plastiques
Les grandes lignes
- phénomènes typiques lors des processus de fluage
- essais possibles à température de local et à température inférieure
Les caractéristiques techniques
Éprouvettes
- Lxl: 25x5mm, épaisseur de 2mm
- 10x plomb
- 10x plastique (PE)
Poids
- 1x 1N (suspente)
- 2x 5N
- 3x 2N
- 3x 1N
- 2x 0,5N
Plages de mesure
- contrainte de traction: 5...25Nmm^-2^
- déplacement: 0...10mm, graduation: 0,01mm
- température: -50...300ºC
Informations logistiques
Dimensions et poids
Lxlxh: 700x350x510mm
Poids: env. 23kg
Liste de livraison
1 appareil d´ essai
1 jeu d´é prouvettes
1 jeu de poids
1 chronographe
1 boîte de thermostatique avec 2 accumulateurs et 1 thermomètre
1 documentation didactique
Lxlxh: 700x350x510mm
Poids: env. 23kg
Liste de livraison
1 appareil d´ essai
1 jeu d´é prouvettes
1 jeu de poids
1 chronographe
1 boîte de thermostatique avec 2 accumulateurs et 1 thermomètre
1 documentation didactique
Poids: 23 Kg Delai de livraison estimé : 5 semaines
