Ref: EWTGUWP100
WP 100 Déformation de barres soumises à une flexion ou à une torsion (Réf. 020.10000)
Influence du matériau, de la section et de la longueur d’encastrement sur les déformations
La flexion et la torsion constituent des charges typiques pour les composants.
Les contraintes et déformations qui en résultent peuvent entraîner une défaillance du composant. Différents facteurs jouent ici un rôle, p. ex. le matériau, la section, la longueur dencastrement et le type dappui.
Le WP 100 étudie linfluence de ces facteurs sur la déformation dune barre soumise à une charge de flexion ou à un moment de torsion.
Un jeu de barres dessai est assemblé afin de pouvoir comparer directement les résultats de mesure.

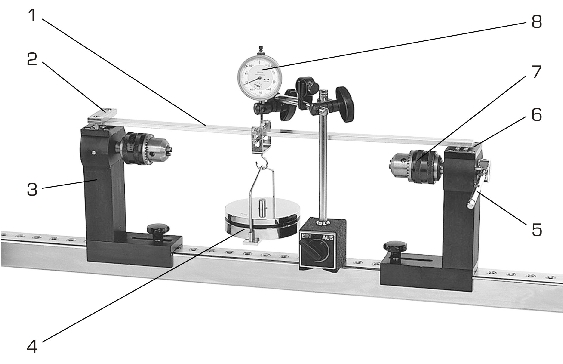

La barre étudiée est fixée sur deux supports mobiles et chargée des poids.
Les déformations qui en résultent sont enregistrées par un comparateur à cadran.
Les supports contiennent des mandrins permettant de fixer les barres de torsion et des appuis pour les barres lors de lessai de flexion.
Les appuis offrent différentes possibilités dencastrement permettant détudier les montages isostatiques ou hyperstatiques.
Le moment de torsion est déclenché à laide dun dispositif sur un support.
Le point dapplication de la charge utilisé pour générer le moment de flexion peut être déplacé.
Les pièces dessai sont logées de manière claire et protégées dans un système de rangement.
Lensemble du montage expérimental est monté sur le bâti.
Les contraintes et déformations qui en résultent peuvent entraîner une défaillance du composant. Différents facteurs jouent ici un rôle, p. ex. le matériau, la section, la longueur dencastrement et le type dappui.
Le WP 100 étudie linfluence de ces facteurs sur la déformation dune barre soumise à une charge de flexion ou à un moment de torsion.
Un jeu de barres dessai est assemblé afin de pouvoir comparer directement les résultats de mesure.
La barre étudiée est fixée sur deux supports mobiles et chargée des poids.
Les déformations qui en résultent sont enregistrées par un comparateur à cadran.
Les supports contiennent des mandrins permettant de fixer les barres de torsion et des appuis pour les barres lors de lessai de flexion.
Les appuis offrent différentes possibilités dencastrement permettant détudier les montages isostatiques ou hyperstatiques.
Le moment de torsion est déclenché à laide dun dispositif sur un support.
Le point dapplication de la charge utilisé pour générer le moment de flexion peut être déplacé.
Les pièces dessai sont logées de manière claire et protégées dans un système de rangement.
Lensemble du montage expérimental est monté sur le bâti.
Contenu didactique / Essais
- essais de flexion
détermination du module délasticité

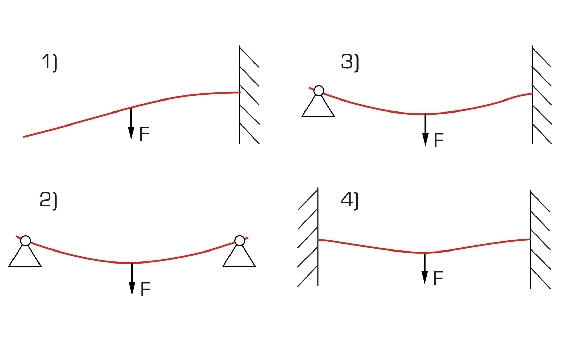

systèmes isostatiques (poutre sur 2 supports; poutre en porte-à-faux)
systèmes hyperstatiques (poutre à double encastrement)
déformation dune poutre en fonction de matériau, géométrie (largeur du profil, hauteur du profil, longueur), type et espacement de lappui
établissement des rapports proportionnels pour la déformation

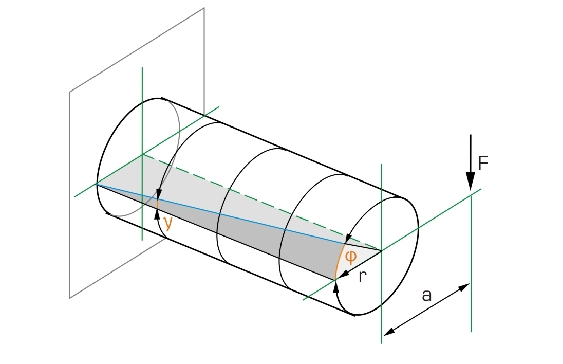

- essais de torsion
détermination du module de cisaillement de différents matériaux
angle de torsion en fonction de longueur dencastrement, diamètre de la barre
établissement des rapports proportionnels pour langle de torsion
Les grandes lignes
- déformation élastique de poutres isostatiques et hyperstatiques soumises à une charge de flexion
- torsion élastique de barres rondes soumises à un moment de torsion
- influence du matériau, de la section et de la longueur dencastrement sur les déformations
Les caractéristiques techniques
17 barres pour les essais de flexion
- matériau: aluminium, acier, laiton, Cu
- hauteur pour Lxl 510x20mm: H=3…10mm (alu.)
- largeur pour Lxh 510x5mm: B=10…30mm (alu.)
- longueur pour lxh 20x4mm: L=210…510mm (alu.)
- Lxlxh: 20x4x510mm (aluminium, acier, laiton, Cu)
- Lxlxh: 10x10x510mm (aluminium)
22 barres de torsion
- matériau: aluminium, acier, laiton, Cu
- longueur pour Ø 10mm: 50…640mm (alu.)
- ØxL: 10x50mm/10x340mm (aluminium, acier, Cu, laiton)
- diamètre pour L=50/340mm: Ø 5…12mm (acier)
Comparateur à cadran
- 0…10mm, graduation: 0,01mm
Ruban gradué, graduation: 0,01m
Poids
- 1x 100g (suspente)
- 1x 100g, 1x 400g, 1x 500g, 1x 900g
- essais de flexion
détermination du module délasticité
systèmes isostatiques (poutre sur 2 supports; poutre en porte-à-faux)
systèmes hyperstatiques (poutre à double encastrement)
déformation dune poutre en fonction de matériau, géométrie (largeur du profil, hauteur du profil, longueur), type et espacement de lappui
établissement des rapports proportionnels pour la déformation
- essais de torsion
détermination du module de cisaillement de différents matériaux
angle de torsion en fonction de longueur dencastrement, diamètre de la barre
établissement des rapports proportionnels pour langle de torsion
Les grandes lignes
- déformation élastique de poutres isostatiques et hyperstatiques soumises à une charge de flexion
- torsion élastique de barres rondes soumises à un moment de torsion
- influence du matériau, de la section et de la longueur dencastrement sur les déformations
Les caractéristiques techniques
17 barres pour les essais de flexion
- matériau: aluminium, acier, laiton, Cu
- hauteur pour Lxl 510x20mm: H=3…10mm (alu.)
- largeur pour Lxh 510x5mm: B=10…30mm (alu.)
- longueur pour lxh 20x4mm: L=210…510mm (alu.)
- Lxlxh: 20x4x510mm (aluminium, acier, laiton, Cu)
- Lxlxh: 10x10x510mm (aluminium)
22 barres de torsion
- matériau: aluminium, acier, laiton, Cu
- longueur pour Ø 10mm: 50…640mm (alu.)
- ØxL: 10x50mm/10x340mm (aluminium, acier, Cu, laiton)
- diamètre pour L=50/340mm: Ø 5…12mm (acier)
Comparateur à cadran
- 0…10mm, graduation: 0,01mm
Ruban gradué, graduation: 0,01m
Poids
- 1x 100g (suspente)
- 1x 100g, 1x 400g, 1x 500g, 1x 900g
Informations logistiques
Dimensions et poids
Lxlxh: 1000x250x200mm
Poids: env. 18kg
Lxlxh: 1170x480x207mm (système de rangement)
Poids: env. 12kg (système de rangement)
Liste de livraison
1 bâti
2 supports
1 dispositif de génération du moment de torsion
17 barres pour essai de flexion
22 barres de torsion
1 comparateur à cadran avec support, 1 ruban gradué
1 jeu de poids
2 clés pour vis à six pans creux
1 système de rangement avec mousse de protection
1 documentation didactique
Lxlxh: 1000x250x200mm
Poids: env. 18kg
Lxlxh: 1170x480x207mm (système de rangement)
Poids: env. 12kg (système de rangement)
Liste de livraison
1 bâti
2 supports
1 dispositif de génération du moment de torsion
17 barres pour essai de flexion
22 barres de torsion
1 comparateur à cadran avec support, 1 ruban gradué
1 jeu de poids
2 clés pour vis à six pans creux
1 système de rangement avec mousse de protection
1 documentation didactique
