Ref: EWTGUWL315C
WL 315C Banc d’essai pour différents échangeurs de chaleur (Réf. 060.315C0)
Alimentation en eau froide (WL312.11) et eau chaude (WL312.10) nécessaire pour le fonctionnement
Dans la pratique, on utilise différents types d´échangeurs de chaleur selon les exigences, afin d´ assurer un transfert de chaleur efficace et d´éviter les pertes.

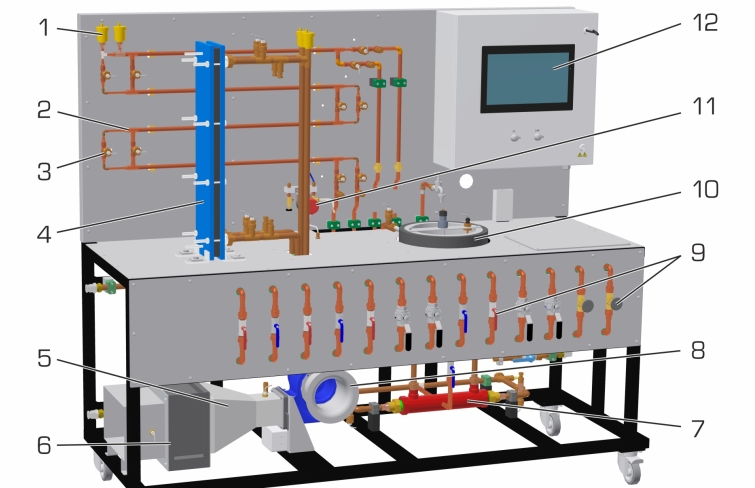

Le banc d´ essai WL 315C permet d´étudier et comparer cinq types d´échangeurs de chaleur différents.
On démontre aussi bien le fonctionnement à courant parallèle que celui à contre-courant avec ses différentes courbes de température.

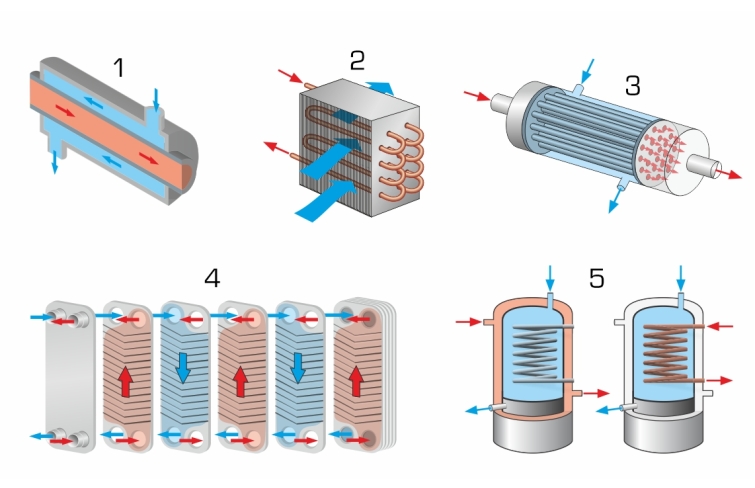

Dans les échangeurs de chaleur à plaques, coaxiaux et à faisceau tubulaire, le transfert de chaleur a lieu entre l´ eau chaude et l´ eau froide, dans des tubes ou entre des plaques.
Dans les échangeurs de chaleur à lamelles, l´ air contourne en courants croisés des tubes remplis d´ eau chaude.
Dans le réservoir agitateur avec double enveloppe et serpentin, l´écoulement d´ eau chaude peut passer soit par l´ enveloppe extérieure, soit par le serpentin intérieur.
Un agitateur mélange l´ eau dans le réservoir, afin d´ assurer une distribution homogène de la chaleur.
Le débit volumétrique d´ air pour l´étude de l´échangeur de chaleur à lamelles est ajusté par une vanne papillon située à la sortie du ventilateur.

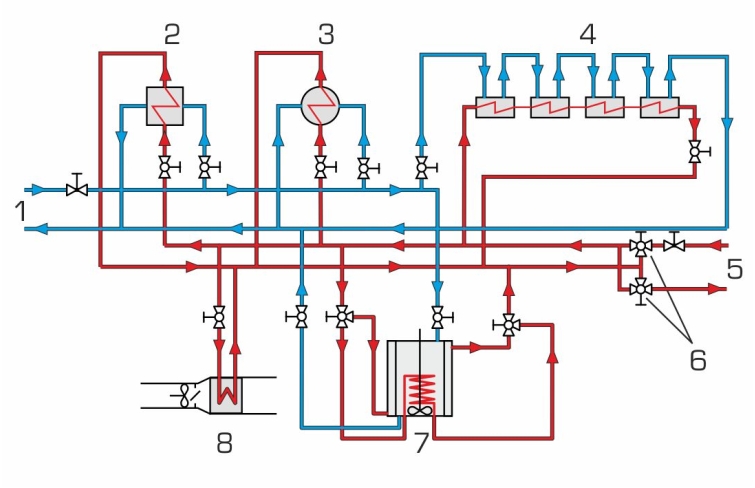

Des vannes permettent de passer du courant parallèle au contre-courant, et inversement.
L´ ajustage du débit du circuit d´ eau chaude ou d´ eau froide se fait également au moyen de soupapes.
Le débit volumétrique d´ air est mesuré avec un capteur de pression différentielle installé de manière fixe.
La pression de l´ eau est mesurée à plusieurs endroits avec un capteur de pression différentielle mobile.
Les températures et débits sont également mesurés.
Les valeurs mesurées peuvent être lues sur des affichages numériques.

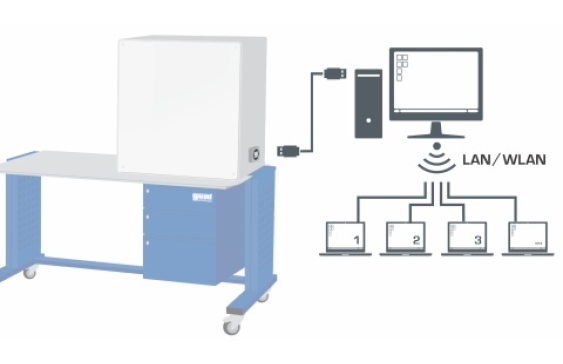

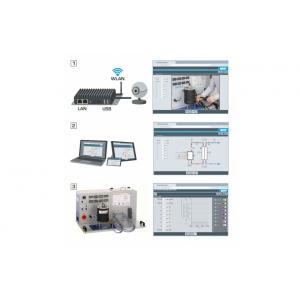

Les valeurs sont transmises vers un PC afin d´ y être évaluées à l´ aide d´ un logiciel fourni.
La transmission des données au PC se fait par une interface USB.

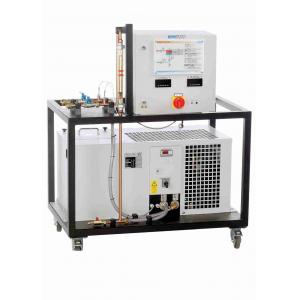

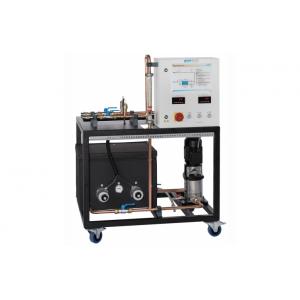

L´ alimentation en eau chaude et en eau froide est assurée soit par le réseau du laboratoire, soit à l´ aide des accessoires WL 312.10 Générateur d´ eau chaude et WL 312.11 Générateur d´ eau froide.
Le banc d´ essai WL 315C permet d´étudier et comparer cinq types d´échangeurs de chaleur différents.
On démontre aussi bien le fonctionnement à courant parallèle que celui à contre-courant avec ses différentes courbes de température.
Dans les échangeurs de chaleur à plaques, coaxiaux et à faisceau tubulaire, le transfert de chaleur a lieu entre l´ eau chaude et l´ eau froide, dans des tubes ou entre des plaques.
Dans les échangeurs de chaleur à lamelles, l´ air contourne en courants croisés des tubes remplis d´ eau chaude.
Dans le réservoir agitateur avec double enveloppe et serpentin, l´écoulement d´ eau chaude peut passer soit par l´ enveloppe extérieure, soit par le serpentin intérieur.
Un agitateur mélange l´ eau dans le réservoir, afin d´ assurer une distribution homogène de la chaleur.
Le débit volumétrique d´ air pour l´étude de l´échangeur de chaleur à lamelles est ajusté par une vanne papillon située à la sortie du ventilateur.
Des vannes permettent de passer du courant parallèle au contre-courant, et inversement.
L´ ajustage du débit du circuit d´ eau chaude ou d´ eau froide se fait également au moyen de soupapes.
Le débit volumétrique d´ air est mesuré avec un capteur de pression différentielle installé de manière fixe.
La pression de l´ eau est mesurée à plusieurs endroits avec un capteur de pression différentielle mobile.
Les températures et débits sont également mesurés.
Les valeurs mesurées peuvent être lues sur des affichages numériques.
Les valeurs sont transmises vers un PC afin d´ y être évaluées à l´ aide d´ un logiciel fourni.
La transmission des données au PC se fait par une interface USB.
L´ alimentation en eau chaude et en eau froide est assurée soit par le réseau du laboratoire, soit à l´ aide des accessoires WL 312.10 Générateur d´ eau chaude et WL 312.11 Générateur d´ eau froide.
Contenu didactique / Essais
Familiarisation avec les processus de transfert de chaleur
- transfert de chaleur convectif
- transfert de chaleur
Détermination du coefficient global de transfert de chaleur
Etablissement des courbes de température pour les différents échangeurs de chaleur
- courant parallèle
- contre-courant
- courant parallèle croisé
- contre-courant croisé
Comparaison de différents échangeurs de chaleur
- échangeur de chaleur à plaques
- échangeur de chaleur coaxial
- échangeur de chaleur à faisceau tubulaire
- échangeur de chaleur à lamelles
- réservoir agitateur avec double enveloppe et serpentin
Les grandes lignes
Utilisation de composants industriels
Comparaison entre cinq échangeurs de chaleur différents
Ajustage des modes de fonctionnement et sélection des échangeurs de chaleur de manière claire sur le panneau avant
Familiarisation avec les processus de transfert de chaleur
- transfert de chaleur convectif
- transfert de chaleur
Détermination du coefficient global de transfert de chaleur
Etablissement des courbes de température pour les différents échangeurs de chaleur
- courant parallèle
- contre-courant
- courant parallèle croisé
- contre-courant croisé
Comparaison de différents échangeurs de chaleur
- échangeur de chaleur à plaques
- échangeur de chaleur coaxial
- échangeur de chaleur à faisceau tubulaire
- échangeur de chaleur à lamelles
- réservoir agitateur avec double enveloppe et serpentin
Les grandes lignes
Utilisation de composants industriels
Comparaison entre cinq échangeurs de chaleur différents
Ajustage des modes de fonctionnement et sélection des échangeurs de chaleur de manière claire sur le panneau avant
Caractéristiques techniques
Échangeur de chaleur à plaques, (eau-eau)
- nombre de plaques: 10
- surface de transfert de chaleur: env. 0,26m2
- puissance: 15kW
Échangeur de chaleur coaxial (eau-eau)
- surface de transfert de chaleur: 0,1m2
Échangeur de chaleur à faisceau tubulaire (eau-eau)
- puissance: 13kW
Échangeur de chaleur à lamelles (eau-air)
- surface de transfert de chaleur: env. 2,8m2
- débit de refoulement max. du ventilateur: 780m3/h
- différentiel de pression max. du ventilateur: 430Pa
Réservoir agitateur avec double enveloppe et serpentin (eau-eau)
- surface de transfert de chaleur de la double enveloppe: 0,16m2
- surface de transfert de chaleur du serpentin: 0,17m2
Plages de mesure
pression différentielle:
- 1x 0...10mbar (air)
- 1x 0...1000mbar (eau)
débit: 2x 0...3m3/h
température: 10x 0...100ºC
230V, 50Hz, 1 phase
Échangeur de chaleur à plaques, (eau-eau)
- nombre de plaques: 10
- surface de transfert de chaleur: env. 0,26m2
- puissance: 15kW
Échangeur de chaleur coaxial (eau-eau)
- surface de transfert de chaleur: 0,1m2
Échangeur de chaleur à faisceau tubulaire (eau-eau)
- puissance: 13kW
Échangeur de chaleur à lamelles (eau-air)
- surface de transfert de chaleur: env. 2,8m2
- débit de refoulement max. du ventilateur: 780m3/h
- différentiel de pression max. du ventilateur: 430Pa
Réservoir agitateur avec double enveloppe et serpentin (eau-eau)
- surface de transfert de chaleur de la double enveloppe: 0,16m2
- surface de transfert de chaleur du serpentin: 0,17m2
Plages de mesure
pression différentielle:
- 1x 0...10mbar (air)
- 1x 0...1000mbar (eau)
débit: 2x 0...3m3/h
température: 10x 0...100ºC
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 2010x800x1760mm
Poids: env. 250kg
Necessaire au fonctionnement
raccord d´ eau chaude et froide: 400L/h, drain
PC avec Windows recommandé
Liste de livraison
1 banc d´ essai
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Lxlxh: 2010x800x1760mm
Poids: env. 250kg
Necessaire au fonctionnement
raccord d´ eau chaude et froide: 400L/h, drain
PC avec Windows recommandé
Liste de livraison
1 banc d´ essai
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Techniques > Thermique > Applications thermodynamiques > Échangeurs de chaleur eau / eau
Techniques > Génie des Procédés > Principes de base du génie des procédés > Echangeurs de chaleur et générateurs de vapeur
Poids: 250 Kg Delai de livraison estimé : 16 semaines
