Ref: EWTGUWL220
WL 220 Procédé d'ébullition (Réf. 060.22000)
Avec interface PC USB et logiciel inclus
Lorsque l´ on chauffe un liquide sur une surface chauffante, des formes d´ébullition différentes se forment en fonction de la densité de flux de chaleur.
Ces dernières peuvent soit accélérer (ébullition nucléée), soit entraver (ébullition pelliculaire), le procédé d´évaporation.
Dans la pratique, il faut assurer une limitation de la densité de flux de chaleur, afin d´éviter tout endommagement de la surface chauffante.
Ce principe trouve une application par exemple dans le dimensionnement des chaudières avec des entraînements à vapeur.

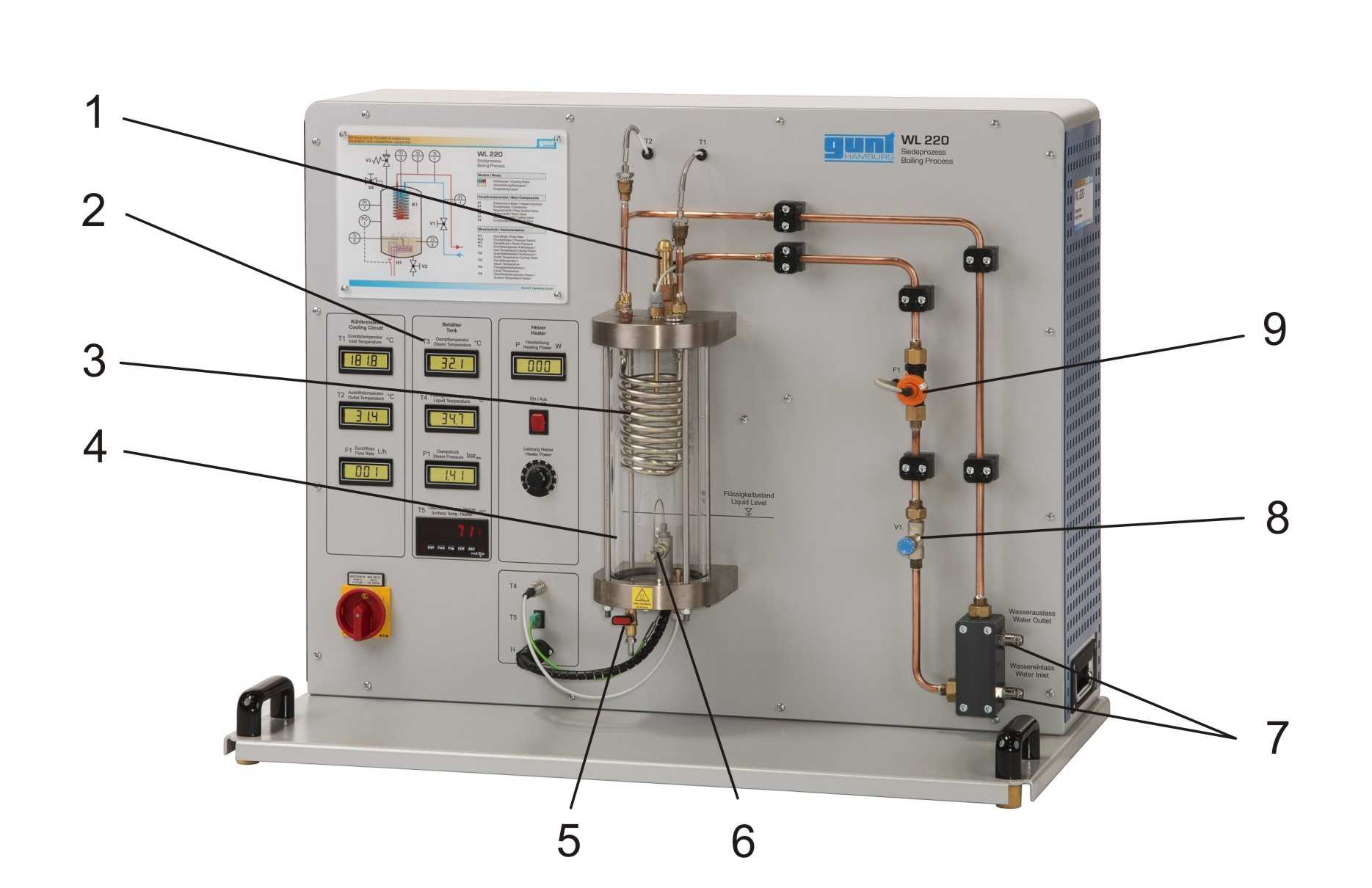

L´ appareil d´ essai WL 220 permet de démontrer de manière claire les procédés d´ébullition et d´évaporation.

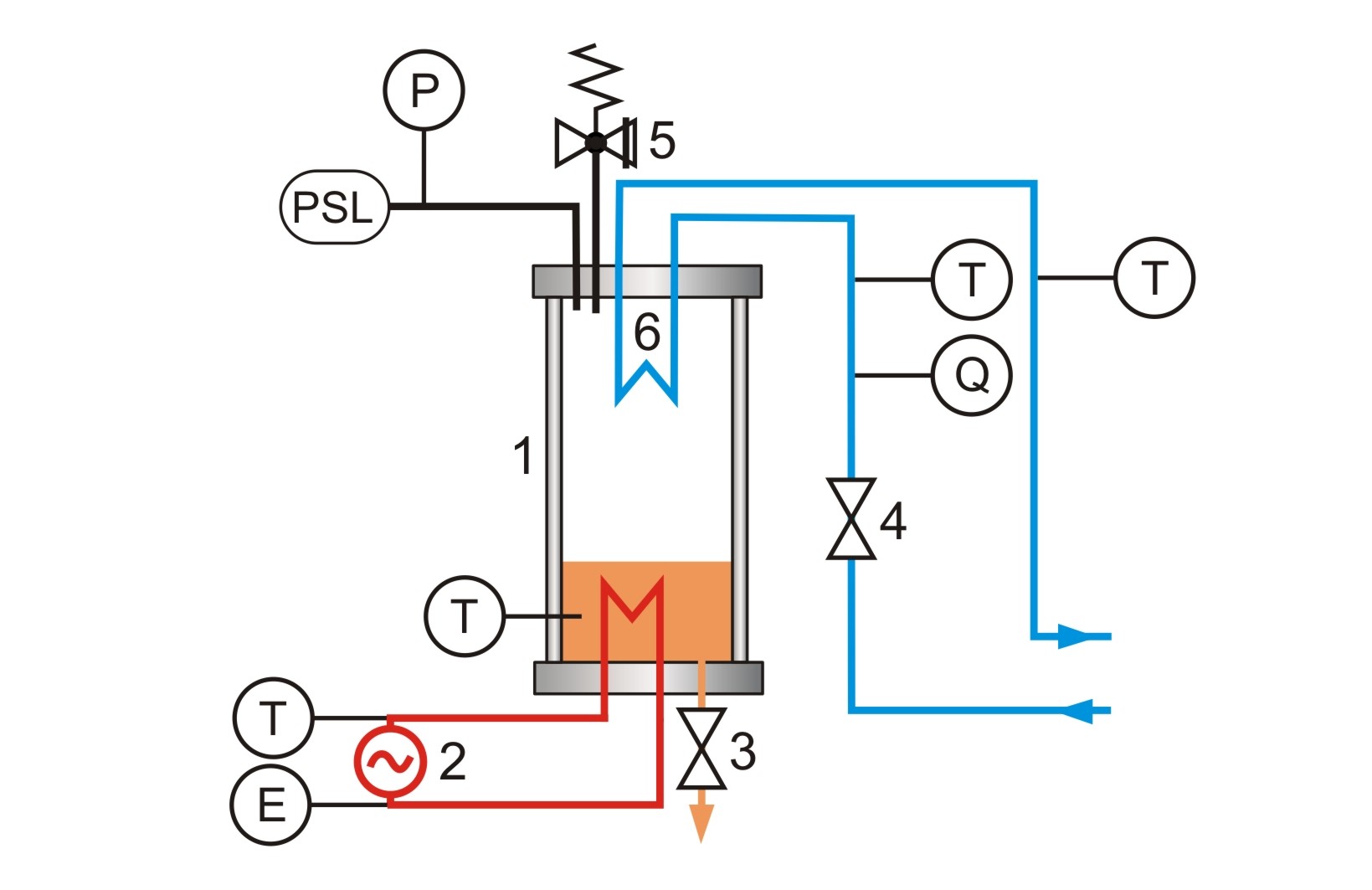

Les procédés ont lieu dans un réservoir transparent. Un condenseur en forme de serpentin refroidi par eau assure un circuit fermé à l´ intérieur du réservoir.
On utilise du R1233zd comme liquide d´évaporation.
À la différence de l´ eau, ce liquide présente l´ avantage d´ avoir un point d´ébullition à environ 18ºC (1013hPa); le procédé d´évaporation se déroule ainsi à des températures beaucoup plus basses, et requiert une puissance de chauffe bien inférieure.
Des capteurs enregistrent le débit de l´ eau de refroidissement, la puissance de chauffe, la pression et les températures à tous les points pertinents.
Les valeurs mesurées peuvent être lues sur des affichages numériques.

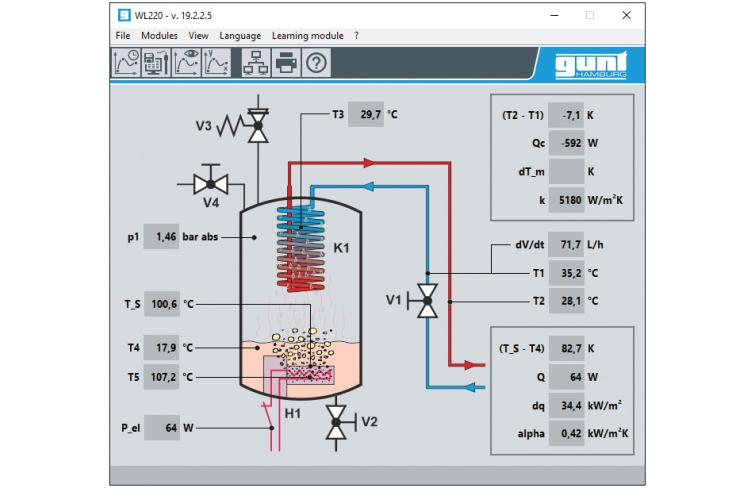

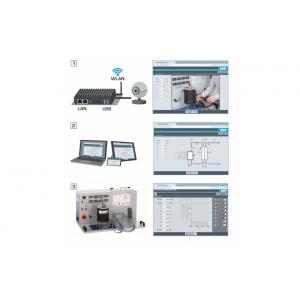

Les valeurs sont transmises à un PC afin d´ y être évaluées à l´ aide du logiciel fourni.

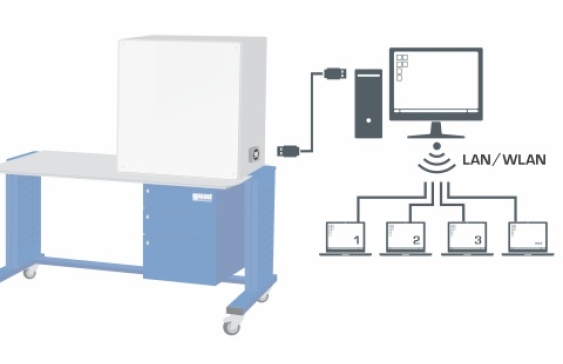

La transmission des données au PC se fait par une interface USB.
Ces dernières peuvent soit accélérer (ébullition nucléée), soit entraver (ébullition pelliculaire), le procédé d´évaporation.
Dans la pratique, il faut assurer une limitation de la densité de flux de chaleur, afin d´éviter tout endommagement de la surface chauffante.
Ce principe trouve une application par exemple dans le dimensionnement des chaudières avec des entraînements à vapeur.
L´ appareil d´ essai WL 220 permet de démontrer de manière claire les procédés d´ébullition et d´évaporation.
Les procédés ont lieu dans un réservoir transparent. Un condenseur en forme de serpentin refroidi par eau assure un circuit fermé à l´ intérieur du réservoir.
On utilise du R1233zd comme liquide d´évaporation.
À la différence de l´ eau, ce liquide présente l´ avantage d´ avoir un point d´ébullition à environ 18ºC (1013hPa); le procédé d´évaporation se déroule ainsi à des températures beaucoup plus basses, et requiert une puissance de chauffe bien inférieure.
Des capteurs enregistrent le débit de l´ eau de refroidissement, la puissance de chauffe, la pression et les températures à tous les points pertinents.
Les valeurs mesurées peuvent être lues sur des affichages numériques.
Les valeurs sont transmises à un PC afin d´ y être évaluées à l´ aide du logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Contenu didactique / Essais

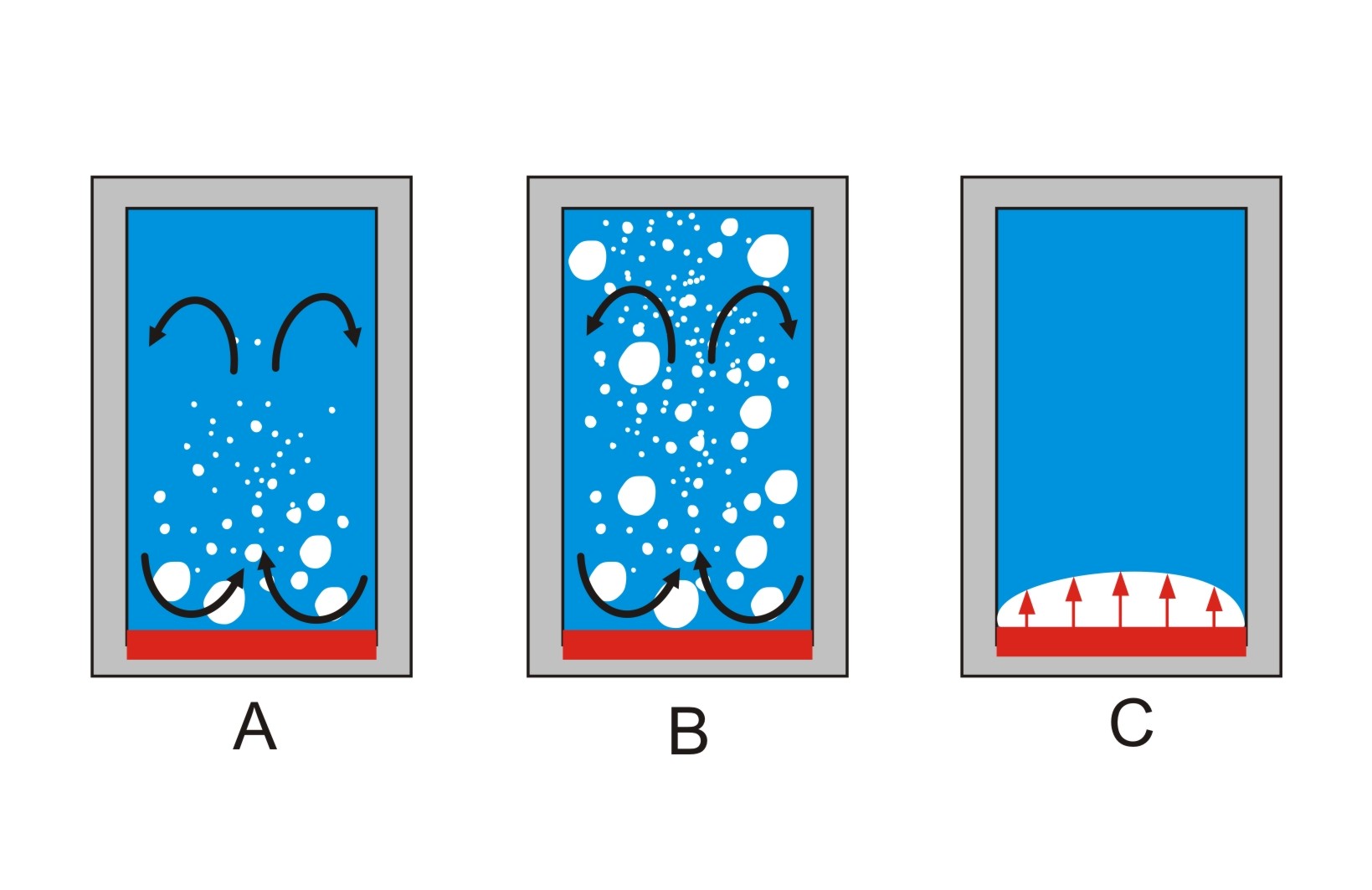

- Visualisation de différentes formes d´ébullition
ébullition libre
ébullition nucléée
ébullition pelliculaire
- transfert thermique
- influence de la température et de la pression sur le procédé d´évaporation
Les grandes lignes
- visualisation de l´ébullition et de l´évaporation
- Visualisation de différentes formes d´ébullition
ébullition libre
ébullition nucléée
ébullition pelliculaire
- transfert thermique
- influence de la température et de la pression sur le procédé d´évaporation
Les grandes lignes
- visualisation de l´ébullition et de l´évaporation
Caractéristiques techniques
- Dispositif de chauffage
puissance: 250W, ajustage en continu
- Soupape de sécurité: 2bar rel.
- Réservoir sous pression: 2850mL
-Condenseur: serpentin en cuivre
- Agent réfrigérant
R1233zd
GWP: 1
volume de remplissage: 1,2kg
équivalent CO2: 0t
- Plages de mesure
pression: 0...4bar abs. (réservoir)
puissance: 0...300W (dispositif de chauffage)
débit: 0,05...1,8L/min (eau de refroidissement)
température: 4x 0...100ºC
230V, 50Hz, 1 phase
- Dispositif de chauffage
puissance: 250W, ajustage en continu
- Soupape de sécurité: 2bar rel.
- Réservoir sous pression: 2850mL
-Condenseur: serpentin en cuivre
- Agent réfrigérant
R1233zd
GWP: 1
volume de remplissage: 1,2kg
équivalent CO2: 0t
- Plages de mesure
pression: 0...4bar abs. (réservoir)
puissance: 0...300W (dispositif de chauffage)
débit: 0,05...1,8L/min (eau de refroidissement)
température: 4x 0...100ºC
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1000x550x800mm
Poids: env. 65kg
Necessaire au fonctionnement
raccord d´ eau (min. 120L/h, température max. de l´ eau 16ºC), drain ou WL 110.20
PC avec Windows recommandé
Liste de livraison
1 appareil d´ essai
1 agent réfrigérant
1 logiciel GUNT + câble USB
1 jeu de flexibles
1 documentation didactique
Lxlxh: 1000x550x800mm
Poids: env. 65kg
Necessaire au fonctionnement
raccord d´ eau (min. 120L/h, température max. de l´ eau 16ºC), drain ou WL 110.20
PC avec Windows recommandé
Liste de livraison
1 appareil d´ essai
1 agent réfrigérant
1 logiciel GUNT + câble USB
1 jeu de flexibles
1 documentation didactique
Techniques > Thermique > Principes de base thermodynamique > Évaporation et condensation
Techniques > Mécanique des fluides > Thermodynamique
Techniques > Génie des Procédés > Principes de base du génie des procédés > Thermodynamique
Poids: 65 Kg Delai de livraison estimé : 16 semaines
