Les servosystèmes sont des systèmes de contrôle qui transforment un mouvement mécanique de faible amplitude en un autre mouvement exigeant nettement plus de force.
Le système RT 710 permet d'étudier dans le détail le mode de fonctionnement d'un servosystème hydraulique.

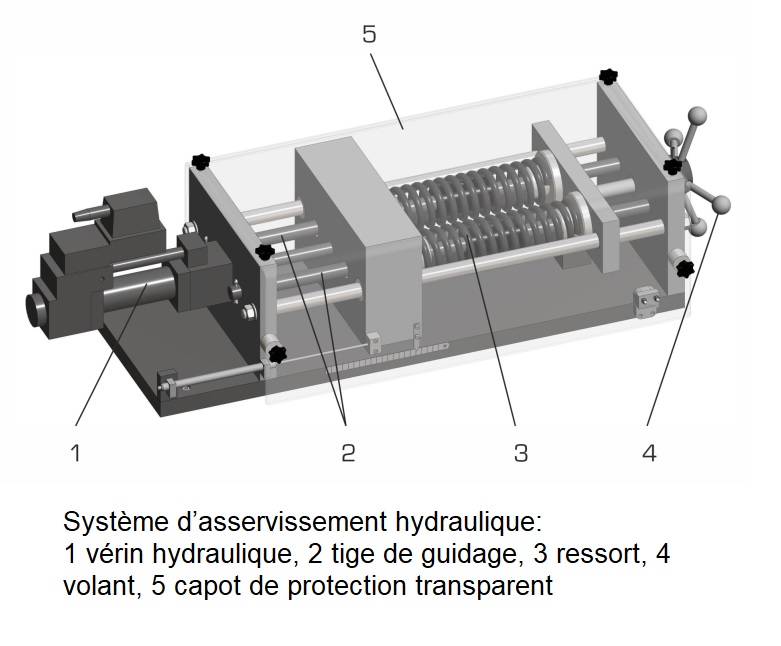

Un chariot d'une masse de 50kg est déplacé par un vérin hydraulique.
Des ressorts supplémentaires et un amortisseur hydraulique ajustable permettent la simulation de charges statiques et dynamiques.

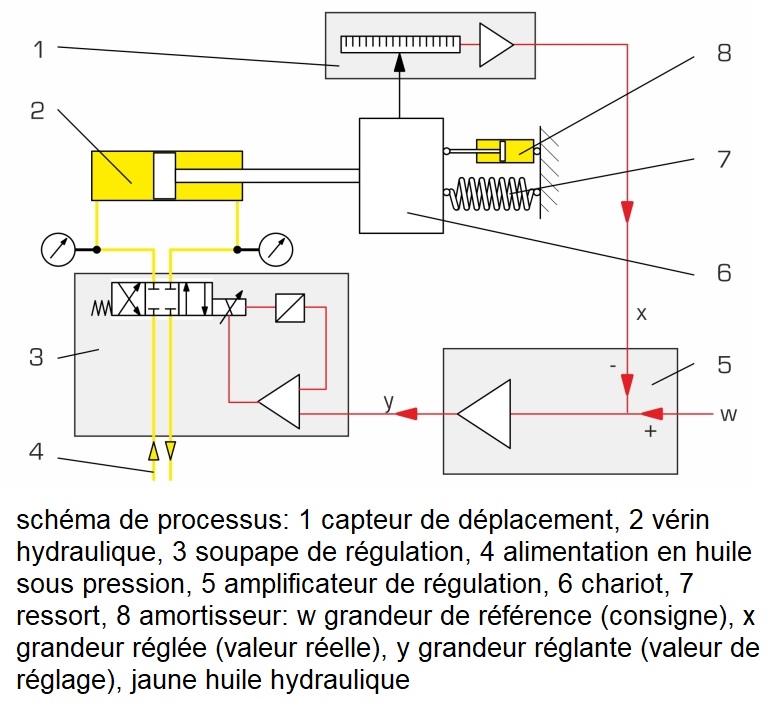

La position du chariot est saisie par un capteur de déplacement potentiométrique et comparée avec la grandeur pilote.
Le traitement de l'écart de réglage se fait dans un amplificateur de régulation séparé.

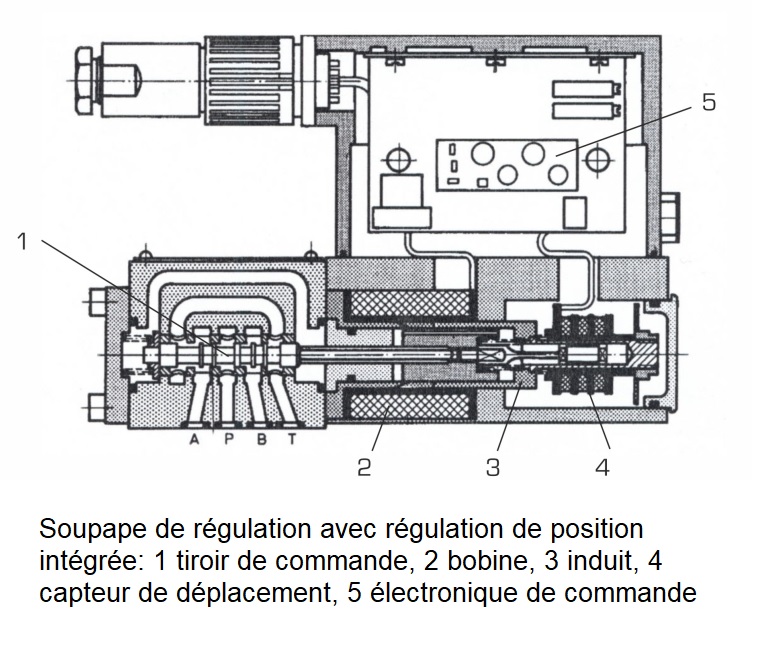

Selon le sens de l'écart, une soupape de régulation est commandée en avance ou recul, ce qui entraîne un mouvement correspondant du vérin hydraulique et du chariot.
Toutes les grandeurs sont également accessibles sous la forme de signaux de tension.

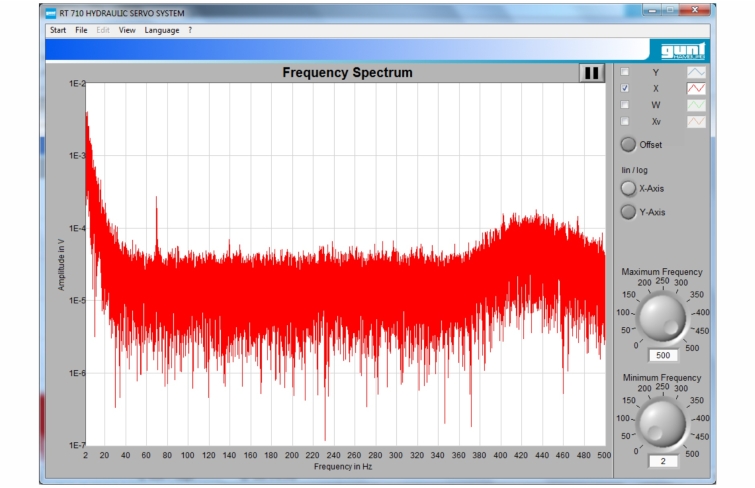

Le logiciel GUNT comprend, entre autres, un oscilloscope, un générateur de fréquence et un voltmètre. Pour les processus dynamiques, le signal de déplacement peut p. ex. être
représenté sur l'oscilloscope. En outre, la grandeur pilote peut être introduite par le logiciel dans le système sous la forme d'une tension.
Avec le générateur de fréquence, on peut ainsi effectuer des tests dynamiques et l'enregistrement de la réponse fréquentielle.

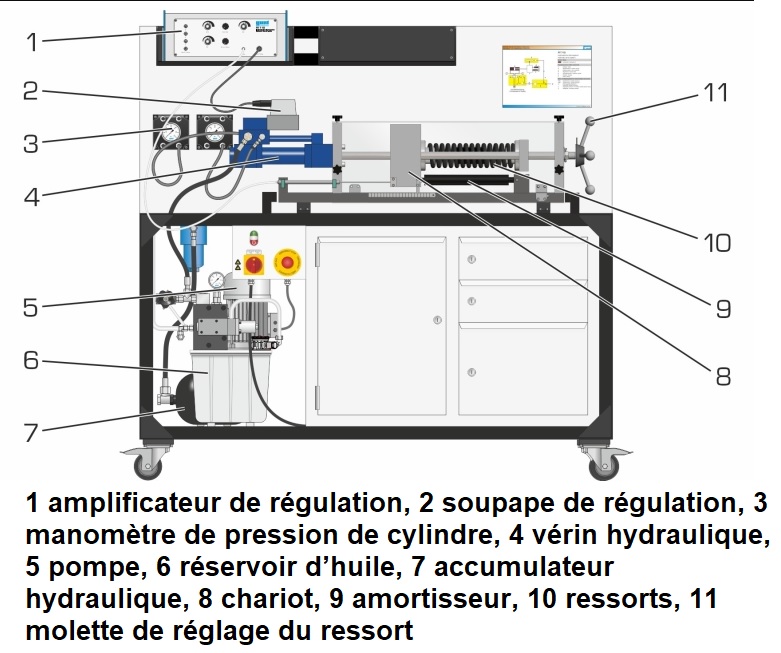

Le banc dessai est roulant. Les instruments de mesure peuvent être rangés dans le meuble inférieur.

La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.

Techniques > Maintenance - Productique > Automatismes > Hydraulique et Pneumatique
Techniques > Automatismes > Hydraulique et Pneumatique > Hydraulique

Poids: 420 Kg
