L'appareil d'essai constitue une introduction expérimentale étendue aux principes de base de la technique de régulation à l'exemple d'une régulation de pression.

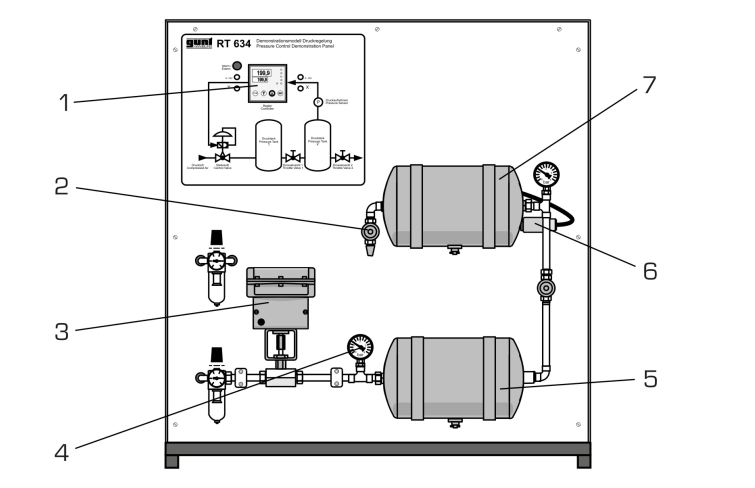

Tous les composants sont montés de manière claire sur un panneau vertical.
Le grand schéma de processus facilite la compréhension.
Le système réglé fonctionne à l'air comprimé, qui doit être mis à disposition par le laboratoire.

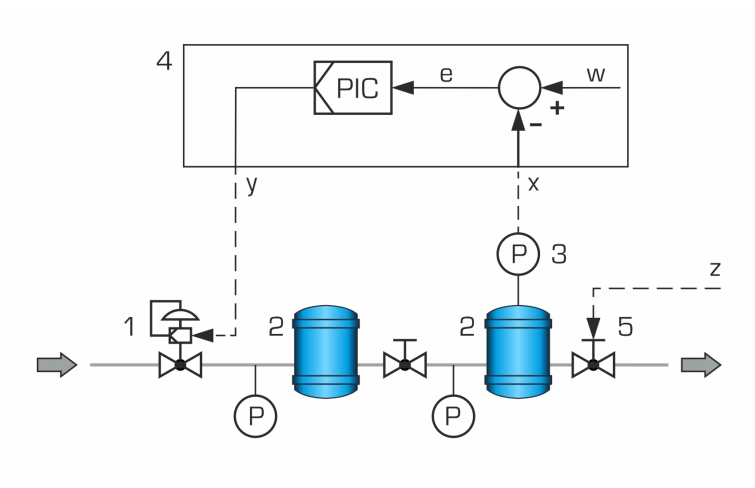

L'utilisation de deux réservoirs sous pression branchés en série permet la réalisation d'un système réglé de 2^e ^ordre.
Des défauts peuvent être générés par un prélèvement d'air variable via une vanne à main.
Les deux réservoirs sous pression sont équipés de manomètres.
Un capteur de pression saisit la pression.
Comme régulateur, on utilise un régulateur numérique industriel moderne.
L'organe de régulation de la boucle de régulation est une vanne de régulation électropneumatique.
La grandeur réglée X et la grandeur réglante Y peuvent être prélevées comme signaux analogiques sur des connecteurs de laboratoire.
De la sorte, on peut raccorder des enregistreurs externes tels qu'un enregistreur ou un oscilloscope.

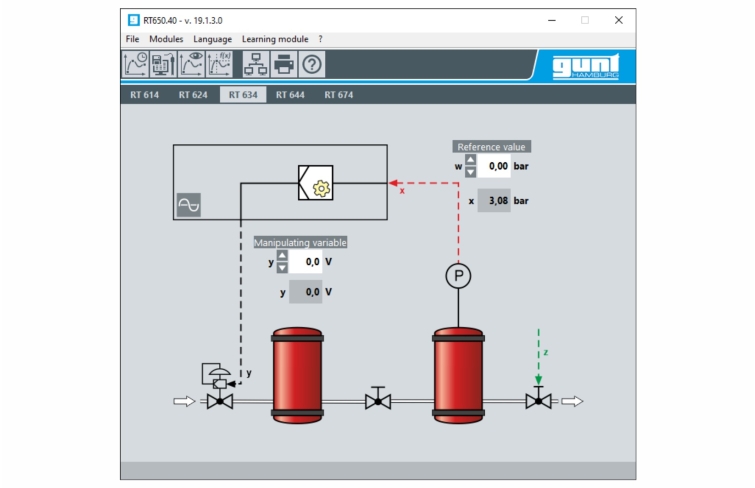

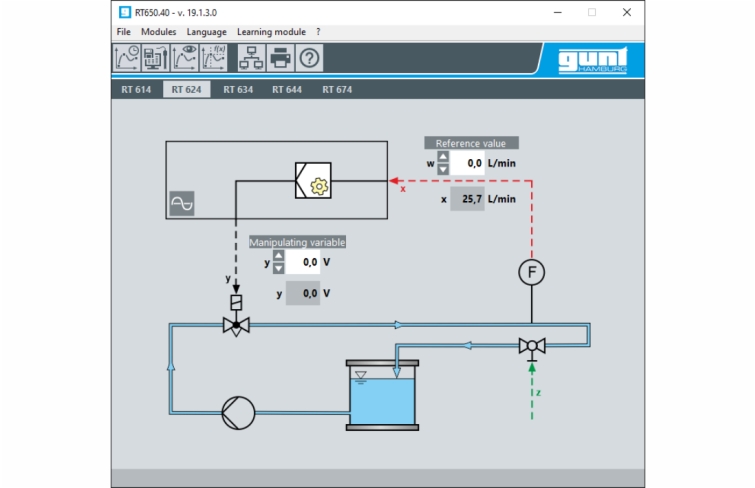

Comme accessoire, un logiciel de mesure, de commande et de régulation (RT 650.40) est disponible avec module d'interface (USB).
Ceci permet de représenter les principales grandeurs de processus ainsi que d'exécuter des fonctions de régulation et de commande.

Techniques > Maintenance - Productique > Régulation > Bases de la régulation - Systèmes industriels
Techniques > Génie des Procédés > Pilotes simples en génie des procédés > Systèmes industriels de régulation
Techniques > Régulation > Bases de la régulation > Régulation de pression

Poids: 57 Kg
Delai de livraison estimé : 16 semaines
