Ref: EWTGURT451
RT 451 Régulation et contrôle de niveau (Réf. 080.45100)
Siemens SIMATIC S7-1200, écran tactile intégré, interface PC avec logiciel GUNT
La série dappareils RT 451 - 455 est entièrement constituée de composants industriels, offrant ainsi une introduction à la technique de régulation en lien étroit avec la pratique.
Lutilisation de capteurs intelligents permet dexpliquer les principes de base des applications de lIndustrie 4.0.
Grâce à une électronique dévaluation intégrée, les capteurs intelligents sont capables non seulement dacquérir des valeurs de mesure, mais aussi de traiter des signaux.
Outre les données de processus, léchange de données de configuration, de diagnostic ou de statistiques est ainsi possible.
En pratique, cela accélère la transformation des lignes de production ou permet dassurer un entretien prédictif, par exemple.

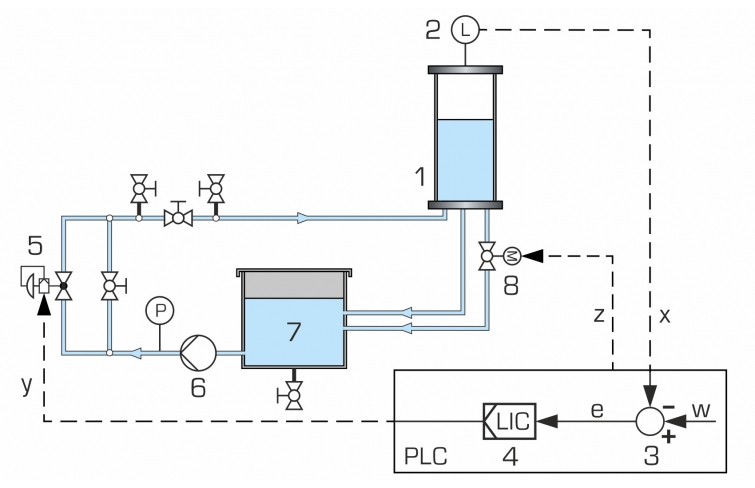

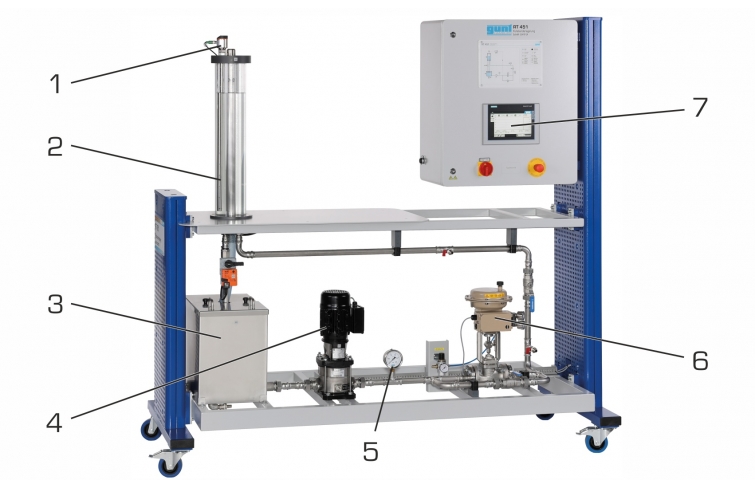

Le RT 451 possède tous les composants nécessaires à un circuit de régulation ouvert et fermé.
Le système réglé comprend un réservoir transparent qui est alimenté en eau par une pompe à partir dun réservoir de stockage.
Lélément de mesure dans le réservoir est un capteur de niveau intelligent qui enregistre le niveau comme la grandeur réglée.
Une vanne de régulation électropneumatique avec positionneur sert dactionneur.
Elle est montée dans la conduite dalimentation du réservoir, qui est équipé dune dérivation.
Des grandeurs perturbatrices définies peuvent être générées par un robinet à tournant sphérique à entraînement motorisé dans lévacuation du réservoir.
Le niveau est enregistré par le capteur de niveau intelligent à laide dimpulsions électromagnétiques (le principe des micro-ondes guidées).

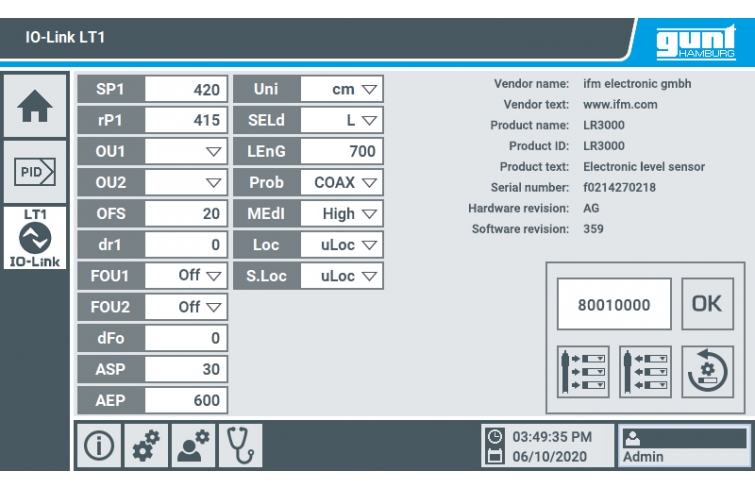

Le capteur dispose dune interface IO-Link permettant le transfert sans interférences des données de mesure et léchange de données de configuration.
Pour la réalisation dessais complémentaires, une régulation en cascade peut être mise en place avec le RT 452.
Le banc dessai est commandé et exploité via lAPI intégré et lécran tactile ou par le biais du logiciel GUNT (PC externe requis).
Le comportement de régulation est affiché directement sous la forme de variation dans le temps.
Le logiciel compatible réseau permet de suivre et dévaluer les essais sur un nombre illimité de postes de travail via une connexion LAN/WLAN avec le réseau local.
Objectifs d'apprentissage / expériences
- conception et fonctionnement d'un système de contrôle de niveau
- étudier les propriétés des boucles ouvertes et fermées
- étudier la perturbation et la réponse de la variable de référence
- familiarisation avec les composants de l'ingénierie de contrôle industriel:
API Siemens comme régulateur numérique
Capteur de niveau intelligent avec interface IO-Link comme élément de mesure
Vanne de régulation électropneumatique avec positionneur comme actionneur
- avec RT 452: étudier le contrôle en cascade du niveau et du débit
- familiarisation avec IO-Link comme interface de communication pour les capteurs intelligents
norme standardisée, ouverte
transfert sans interférence des valeurs de mesure
échange de données de configuration
construction du système (dispositif IO-Link, maître IO-Link, API)
Lutilisation de capteurs intelligents permet dexpliquer les principes de base des applications de lIndustrie 4.0.
Grâce à une électronique dévaluation intégrée, les capteurs intelligents sont capables non seulement dacquérir des valeurs de mesure, mais aussi de traiter des signaux.
Outre les données de processus, léchange de données de configuration, de diagnostic ou de statistiques est ainsi possible.
En pratique, cela accélère la transformation des lignes de production ou permet dassurer un entretien prédictif, par exemple.
Le RT 451 possède tous les composants nécessaires à un circuit de régulation ouvert et fermé.
Le système réglé comprend un réservoir transparent qui est alimenté en eau par une pompe à partir dun réservoir de stockage.
Lélément de mesure dans le réservoir est un capteur de niveau intelligent qui enregistre le niveau comme la grandeur réglée.
Une vanne de régulation électropneumatique avec positionneur sert dactionneur.
Elle est montée dans la conduite dalimentation du réservoir, qui est équipé dune dérivation.
Des grandeurs perturbatrices définies peuvent être générées par un robinet à tournant sphérique à entraînement motorisé dans lévacuation du réservoir.
Le niveau est enregistré par le capteur de niveau intelligent à laide dimpulsions électromagnétiques (le principe des micro-ondes guidées).
Le capteur dispose dune interface IO-Link permettant le transfert sans interférences des données de mesure et léchange de données de configuration.
Pour la réalisation dessais complémentaires, une régulation en cascade peut être mise en place avec le RT 452.
Le banc dessai est commandé et exploité via lAPI intégré et lécran tactile ou par le biais du logiciel GUNT (PC externe requis).
Le comportement de régulation est affiché directement sous la forme de variation dans le temps.
Le logiciel compatible réseau permet de suivre et dévaluer les essais sur un nombre illimité de postes de travail via une connexion LAN/WLAN avec le réseau local.
Objectifs d'apprentissage / expériences
- conception et fonctionnement d'un système de contrôle de niveau
- étudier les propriétés des boucles ouvertes et fermées
- étudier la perturbation et la réponse de la variable de référence
- familiarisation avec les composants de l'ingénierie de contrôle industriel:
API Siemens comme régulateur numérique
Capteur de niveau intelligent avec interface IO-Link comme élément de mesure
Vanne de régulation électropneumatique avec positionneur comme actionneur
- avec RT 452: étudier le contrôle en cascade du niveau et du débit
- familiarisation avec IO-Link comme interface de communication pour les capteurs intelligents
norme standardisée, ouverte
transfert sans interférence des valeurs de mesure
échange de données de configuration
construction du système (dispositif IO-Link, maître IO-Link, API)
Techniques > Régulation > Systèmes industriels
Techniques > Génie des Procédés > Principes de base du génie des procédés > Systèmes industriels de régulation
Techniques > Génie des Procédés > Pilotes simples en génie des procédés > Systèmes industriels de régulation
Techniques > Maintenance - Productique > Régulation > Bases de la régulation - Systèmes industriels
Poids: 210 Kg Delai de livraison estimé : 16 semaines
