Les vannes de régulation constituent un élément essentiel des installations en génie des procédés.
En tant quactionneurs, elles établissent la liaison entre le régulateur et linstallation.
En général, les vannes de régulation servent à réguler les écoulements de gaz ou de liquide.
Afin de pouvoir créer une boucle de régulation de manière optimale, il faut connaître le comportement des vannes de régulation en plus de celui du système réglé.
Le banc dessai mobile permet détudier et de vérifier les vannes de régulation de type différents.

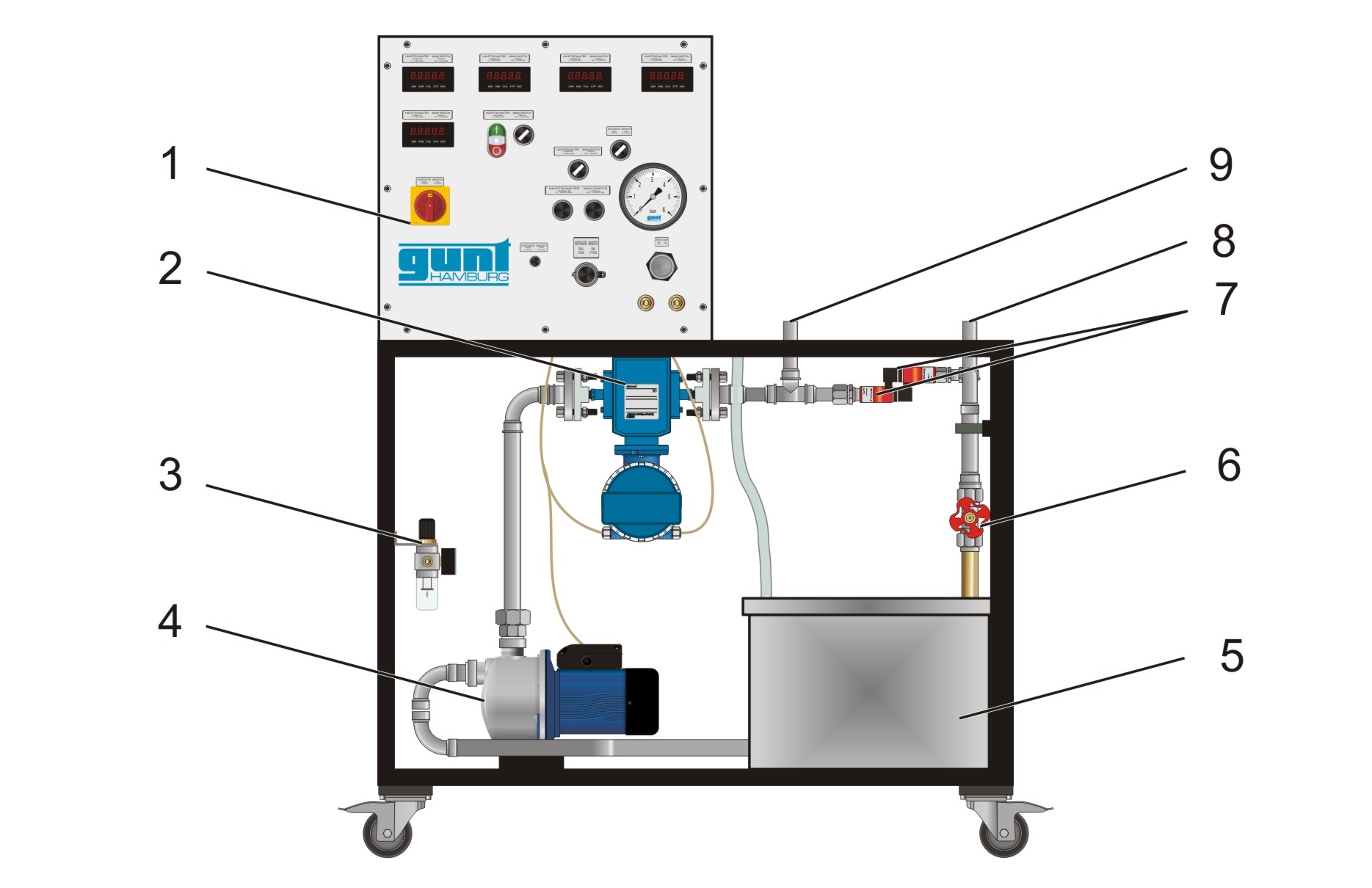

Pour ce faire, on dispose dun circuit deau avec une pompe et un réservoir.
Les raccords permettent de loger la vanne à étudier dans le circuit deau.
Le débit est ajusté à laide dune vanne d'arrêt à guillotine et mesuré à laide dun capteur de débit électromagnétique.
Deux capteurs de pression mesurent la pression avant et après la vanne de régulation.

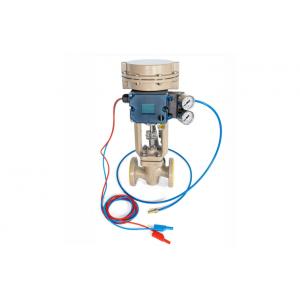

La pression dalimentation pour les vannes électropneumatiques peut être ajustée à laide dun régulateur de pression au niveau du coffret de commande.
La grandeur réglante peut être ajustée sous la forme dun signal électrique (courant) par des potentiomètres.
Le signal de retour de position de la vanne est sous la forme dun signal électrique (courant).

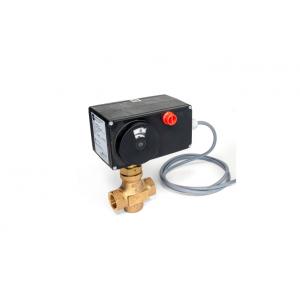

La commande des vannes électromotrices seffectue par le biais de boutons. Un transmetteur à résistance variable mesure la course de la vanne.

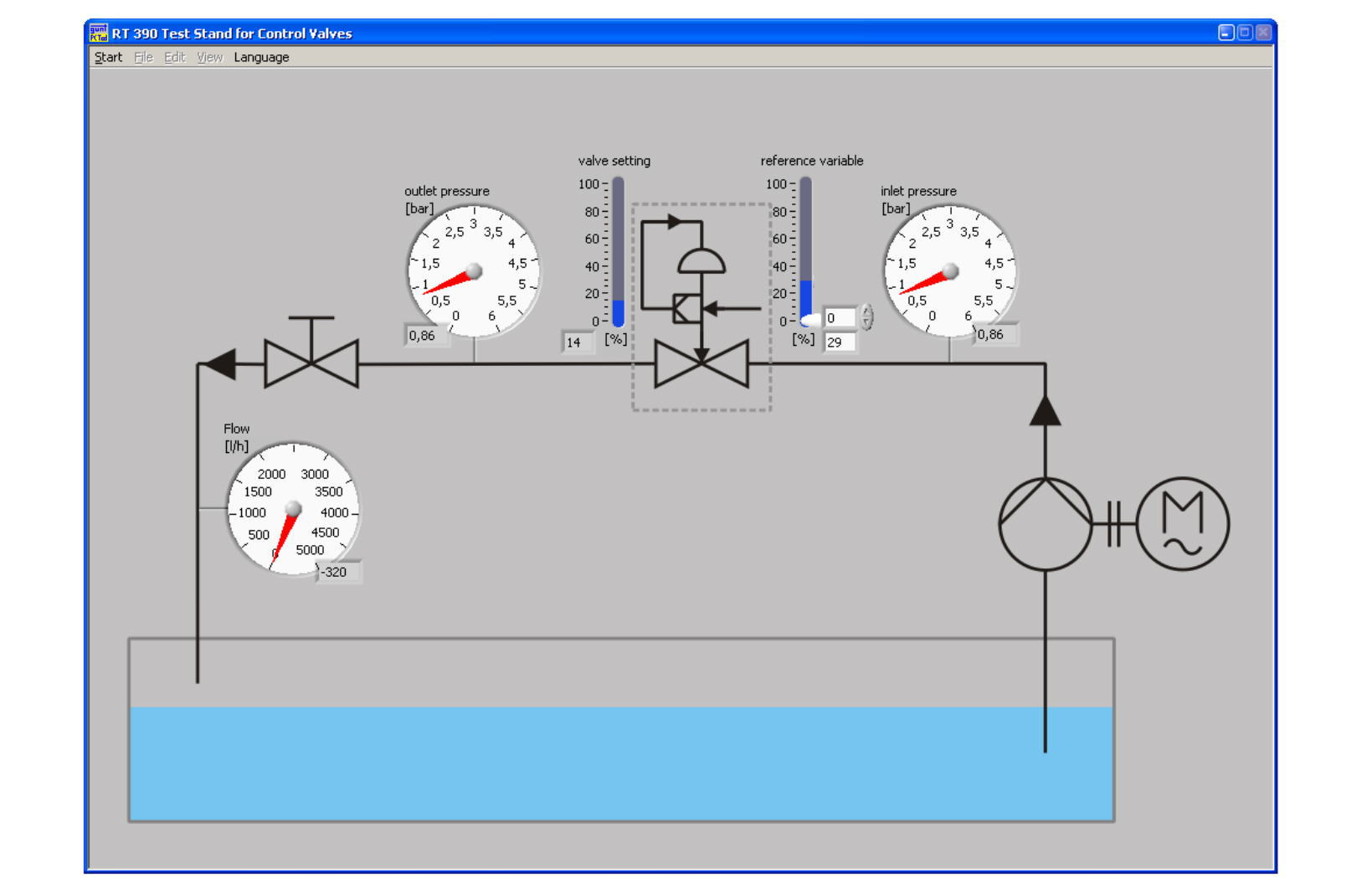

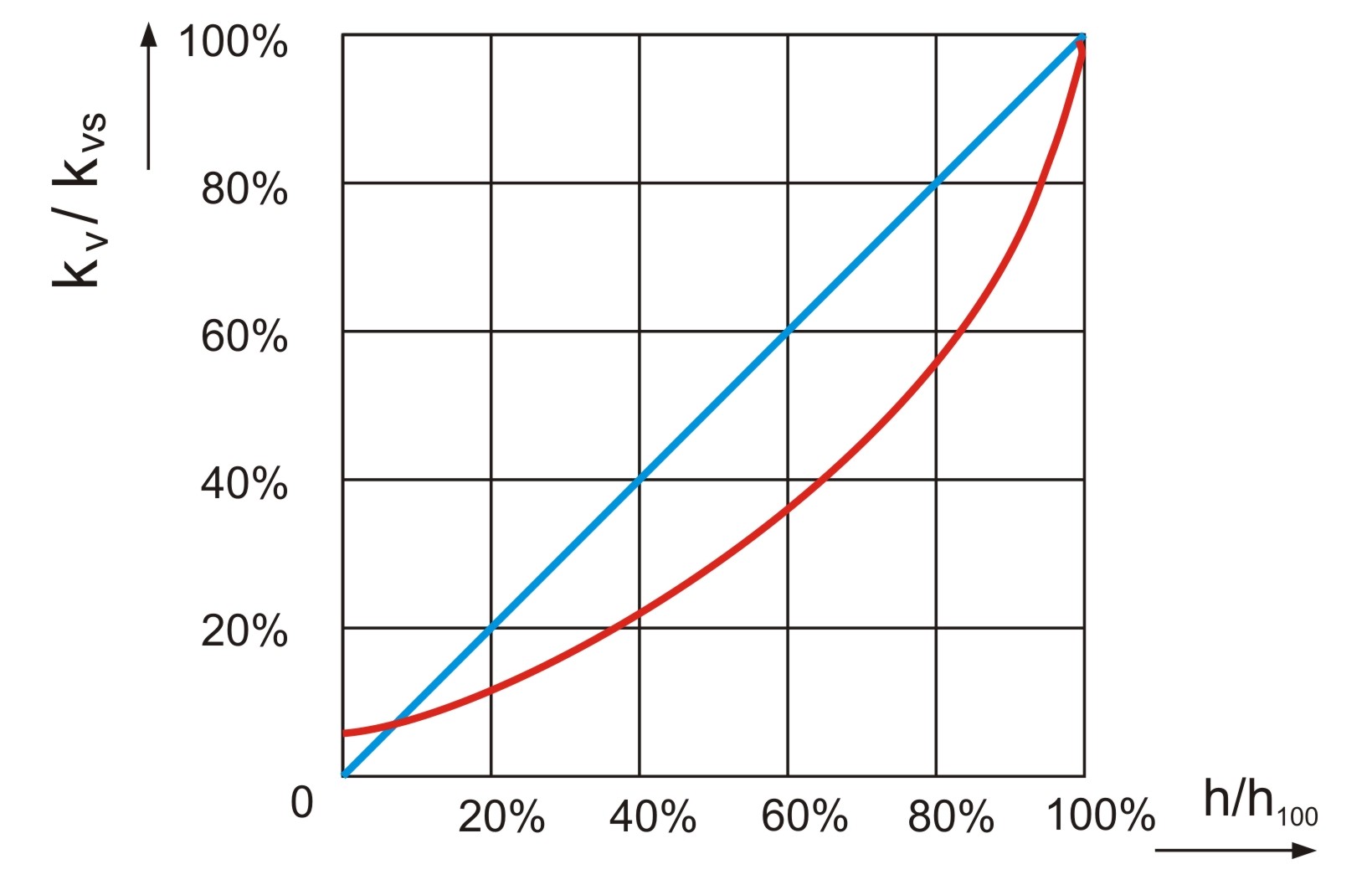

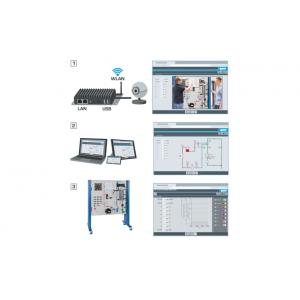

Un logiciel dacquisition de données installé sur un PC permet denregistrer et dévaluer facilement les courbes caractéristiques de la vanne et les réponses à un échelon.
