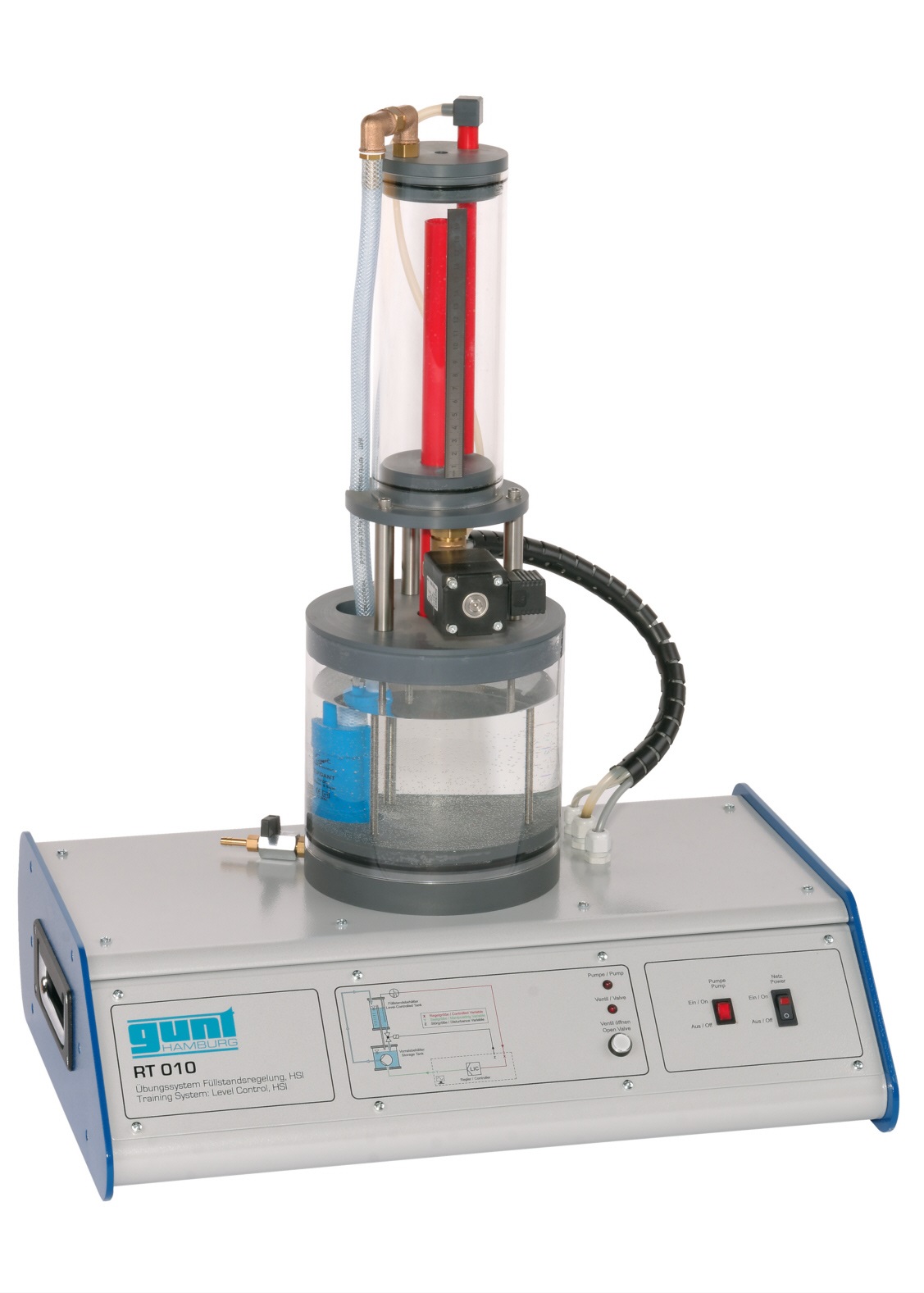

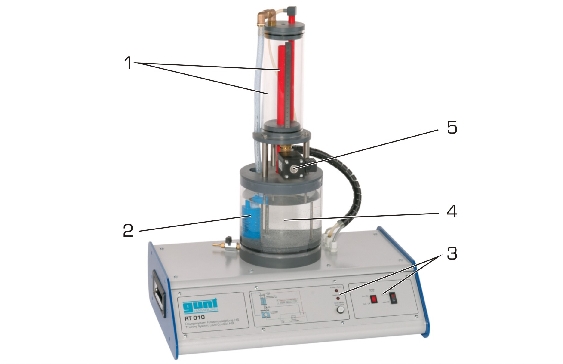

RT 010 Système de TP en régulation de niveau, HSI (Réf. 080.01000)
Ensemble complet : Appareil d'essai + Logiciel + Documentation pédagogique + Câble USB
Pour les grandeurs réglées fréquentes que sont le niveau, le débit, la pression, la température, la vitesse de rotation et la position, la série dappareils RT 010 - RT 060 offre un cours de base complet dintroduction à la technique de régulation.
Le fait de combiner un système réglé réel très parlant et des simulations dautres systèmes réglés facilite la compréhension.
La préparation des essais ainsi que les simulations logicielles peuvent être effectuées dans le cadre de lapprentissage à distance.
Lobservation des essais est possible sur le réseau local, sur un nombre illimité de postes de travail.

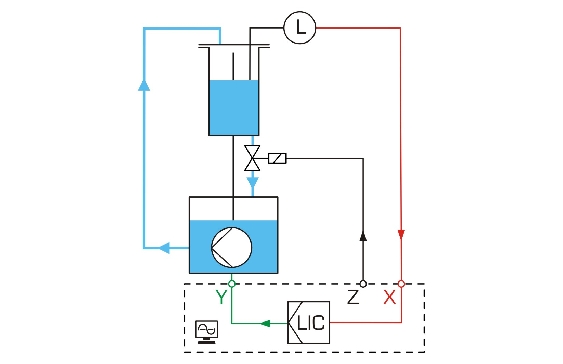

Le RT 010 propose des essais de base sur un système réglé de niveau à comportement intégral.
Un réservoir transparent rempli deau sert de système réglé.
Le niveau du réservoir représente la grandeur réglée qui est déterminée par un élément de mesure, ici un capteur de pression différentielle.
Le signal de sortie du capteur est transmis au régulateur logiciel.
Le signal de sortie du régulateur influence la vitesse de rotation du moteur de la pompe.
Cela modifie la puissance de refoulement de lactionneur, qui est ici une pompe à vitesse régulée.
Afin détudier linfluence de grandeurs perturbatrices, il est possible, au moyen du logiciel, de commander une électrovanne proportionnelle au niveau de lévacuation du réservoir.
Le comportement de régulation est affiché directement sous la forme dintervalles de temps. Le niveau peut être lu à tout moment directement sur léchelle graduée du réservoir.

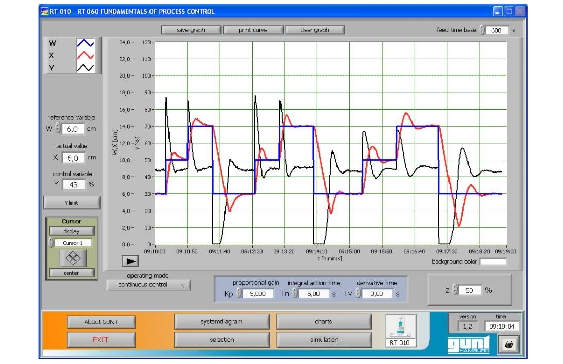

Reposant sur une intégration matériel/logiciel (HSI), le logiciel GUNT puissant est un élément central de la série dappareils.

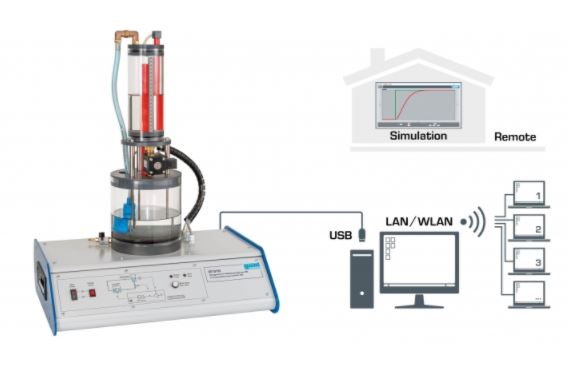

La connexion entre lappareil dessai et le PC est assurée par une interface USB (PC externe requis).
Leffet de modifications sur le comportement du système peut être étudié rapidement et facilement à laide du logiciel.
Un programmateur intégré permet de définir des grandeurs de référence et des intervalles de temps pour réaliser des courbes de grandeurs de référence.
Dautres questions relatives à la technique de régulation peuvent être traitées à laide de simulations logicielles pour des systèmes réglés jusquau second ordre.
Le fait de combiner un système réglé réel très parlant et des simulations dautres systèmes réglés facilite la compréhension.
La préparation des essais ainsi que les simulations logicielles peuvent être effectuées dans le cadre de lapprentissage à distance.
Lobservation des essais est possible sur le réseau local, sur un nombre illimité de postes de travail.
Le RT 010 propose des essais de base sur un système réglé de niveau à comportement intégral.
Un réservoir transparent rempli deau sert de système réglé.
Le niveau du réservoir représente la grandeur réglée qui est déterminée par un élément de mesure, ici un capteur de pression différentielle.
Le signal de sortie du capteur est transmis au régulateur logiciel.
Le signal de sortie du régulateur influence la vitesse de rotation du moteur de la pompe.
Cela modifie la puissance de refoulement de lactionneur, qui est ici une pompe à vitesse régulée.
Afin détudier linfluence de grandeurs perturbatrices, il est possible, au moyen du logiciel, de commander une électrovanne proportionnelle au niveau de lévacuation du réservoir.
Le comportement de régulation est affiché directement sous la forme dintervalles de temps. Le niveau peut être lu à tout moment directement sur léchelle graduée du réservoir.
Reposant sur une intégration matériel/logiciel (HSI), le logiciel GUNT puissant est un élément central de la série dappareils.
La connexion entre lappareil dessai et le PC est assurée par une interface USB (PC externe requis).
Leffet de modifications sur le comportement du système peut être étudié rapidement et facilement à laide du logiciel.
Un programmateur intégré permet de définir des grandeurs de référence et des intervalles de temps pour réaliser des courbes de grandeurs de référence.
Dautres questions relatives à la technique de régulation peuvent être traitées à laide de simulations logicielles pour des systèmes réglés jusquau second ordre.
Contenu didactique / Essais
- illustration des fondements de la technique de régulation par le biais dun système réglé de niveau
- circuit de régulation ouvert
- système réglé sans compensation
- effets de différents types de régulateurs sur le comportement de le circuit de régulation fermé
- optimisation du régulateur par le biais dune modification des paramètres de régulateur: Kp, Tn, Tv
- enregistrement des réponses à un échelon en cas de: échelon de grandeur réglante, de grandeur de référence et de grandeur perturbatrice
- limitation de la grandeur réglante et effet sur la régulation
- influence des grandeurs perturbatrices
- simulation logicielle de différents systèmes réglés (P, I, PT1, PT2)
- comparaison de différents paramètres de système réglé
- logiciel GUNT spécifique pour toute la série dappareils
- régulateur: manuel non réglé, continu, deux ou trois points
- programmateur pour courbes de grandeurs de référence propres
- conception de régulateurs de grandeurs perturbatrices
- enregistrement dintervalles de temps
- apprentissage à distance: simulation logicielle sur un nombre de postes de travail illimité
Les grandes lignes
- illustration des relations fondamentales de la technique de régulation par le biais: régulation de niveau
- régulateur logiciel configurable et paramétrable avec des fonctions étendues
- préparation des essais et simulation logicielle pour lapprentissage à distance
- suivi et évaluation des essais possibles sur le réseau local
- illustration des fondements de la technique de régulation par le biais dun système réglé de niveau
- circuit de régulation ouvert
- système réglé sans compensation
- effets de différents types de régulateurs sur le comportement de le circuit de régulation fermé
- optimisation du régulateur par le biais dune modification des paramètres de régulateur: Kp, Tn, Tv
- enregistrement des réponses à un échelon en cas de: échelon de grandeur réglante, de grandeur de référence et de grandeur perturbatrice
- limitation de la grandeur réglante et effet sur la régulation
- influence des grandeurs perturbatrices
- simulation logicielle de différents systèmes réglés (P, I, PT1, PT2)
- comparaison de différents paramètres de système réglé
- logiciel GUNT spécifique pour toute la série dappareils
- régulateur: manuel non réglé, continu, deux ou trois points
- programmateur pour courbes de grandeurs de référence propres
- conception de régulateurs de grandeurs perturbatrices
- enregistrement dintervalles de temps
- apprentissage à distance: simulation logicielle sur un nombre de postes de travail illimité
Les grandes lignes
- illustration des relations fondamentales de la technique de régulation par le biais: régulation de niveau
- régulateur logiciel configurable et paramétrable avec des fonctions étendues
- préparation des essais et simulation logicielle pour lapprentissage à distance
- suivi et évaluation des essais possibles sur le réseau local
