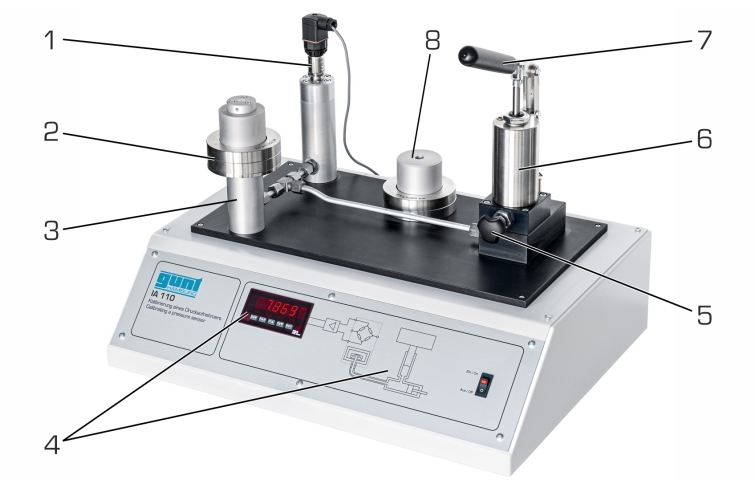

L'appareil d'essai IA 110 permet de réaliser une opération détalonnage conforme à la pratique sur un capteur de pression électronique.
La pression d'épreuve est générée avec un manomètre à piston classique.
Le piston est chargé de poids et génère une pression d'épreuve définie p = F ~G~ / A ~P~ . F ~G~ est la force à cause du poids et A ~P~ est la superficie de la section du piston.
Une broche à main sert à abaisser le piston et à délester l'appareil après la mesure.
L'influence des frottements est minimisée en ceci que le piston est mis en rotation pendant la mesure.
La pression d'épreuve ainsi générée est transmise à la membrane d'un capteur de pression.
Le signal de sortie électrique fonction de la pression est représenté sur un afficheur numérique.

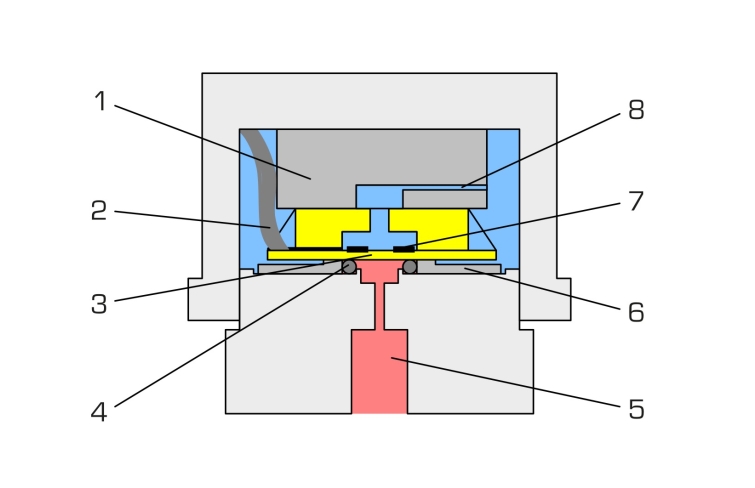

Le capteur de pression utilisé est une cellule de mesure moderne sur la membrane céramique de laquelle sont disposées des résistances piézorésistives variant en fonction de l'allongement.
Les résistances sont couplées en un pont de mesure.
Un circuit amplificateur intégré interprète le déséquilibre fonction de la pression du pont de mesure et livre un signal de tension proportionnel.

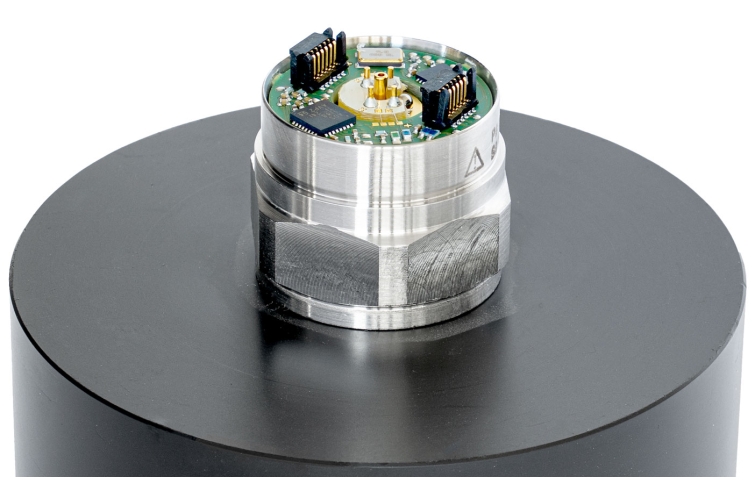

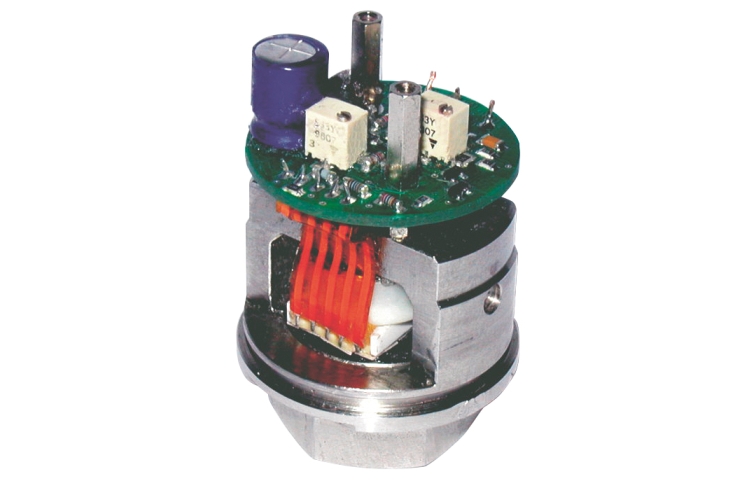

Pour plus de clarté, le système comprend un deuxième capteur de pression sous la forme d'un modèle en coupe.
L'ensemble du montage expérimental est monté de manière compacte sur un boîtier et facile à transporter.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.

Techniques > Maintenance - Productique > Régulation > Etudes des capteurs
Techniques > Génie des Procédés > Principes de base du génie des procédés > Les techniques de mesure
Techniques > Génie des Procédés > Principes de base du génie des procédés > Les techniques de mesure
Techniques > Régulation > Etudes des capteurs
Techniques > Automatismes > Etudes des capteurs

Poids: 20 Kg
Delai de livraison estimé : 16 semaines
