Ref: EWTGUHM285
HM 285 Essais sur une pompe à piston (Réf. 070.28500)
Avec interface PC USB et logiciel inclus
Les pompes à piston font partie du groupe des pompes volumé triques.

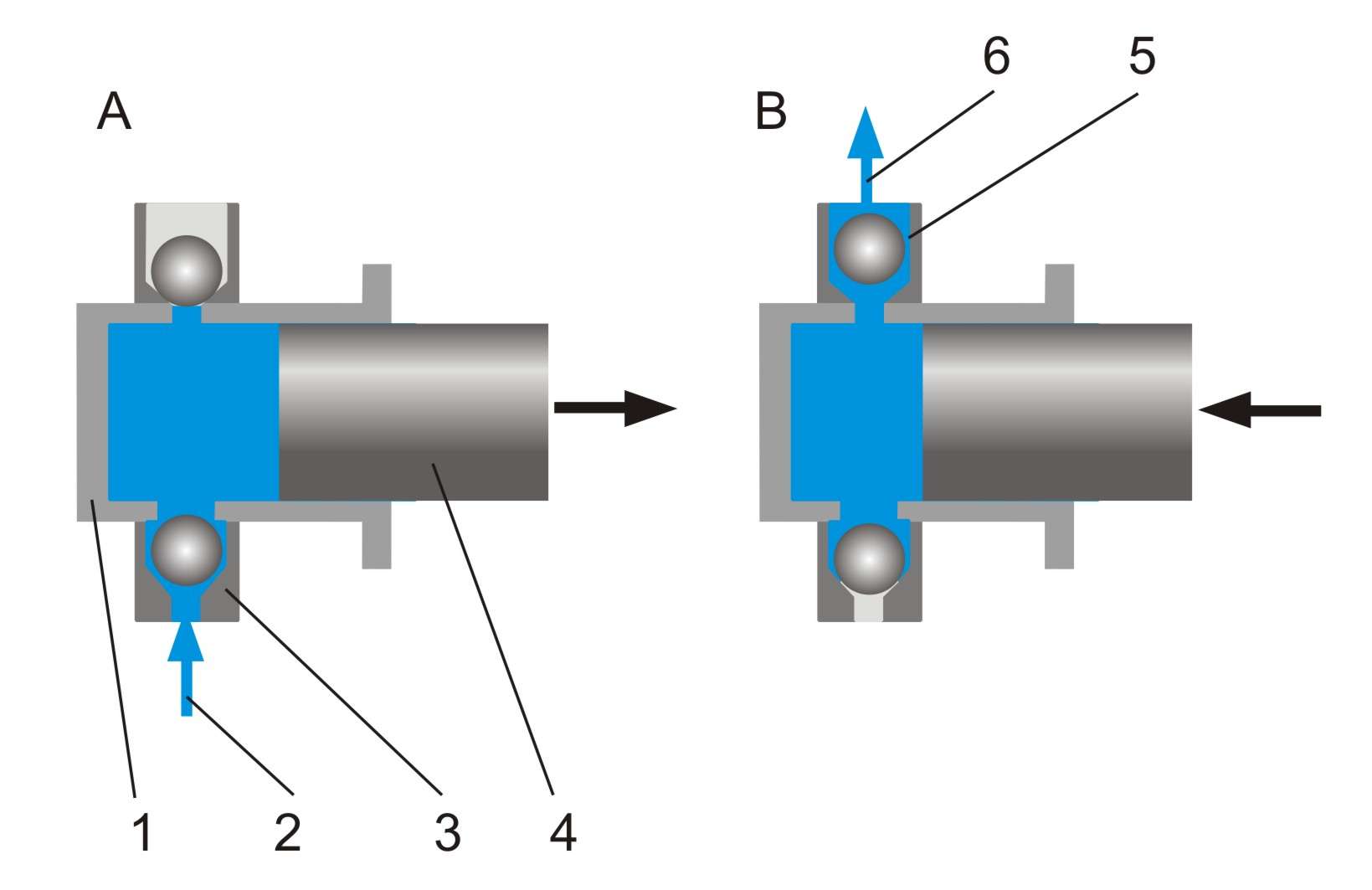

Elles transportent le fluide par le biais d'un mouvement de va-et-vient du piston dans l'espace de travail de la pompe baptisé course.
La course produit un effet d'aspiration et de refoulement permettant de transporter l'eau.
Les pompes à piston sont utilisé es lorsque des pressions é levé es doivent ê tre gé né ré es.
Leur dé bit de refoulement ne dé pend pratiquement pas de la hauteur de refoulement et est uniquement dé terminé par la vitesse de rotation.
Leur comportement d'aspiration est excellent.
L'appareil d'essai permet de ré aliser des essais de base afin d'é tudier le comportement en service et de dé terminer les principales grandeurs caracté ristiques des pompes à piston.

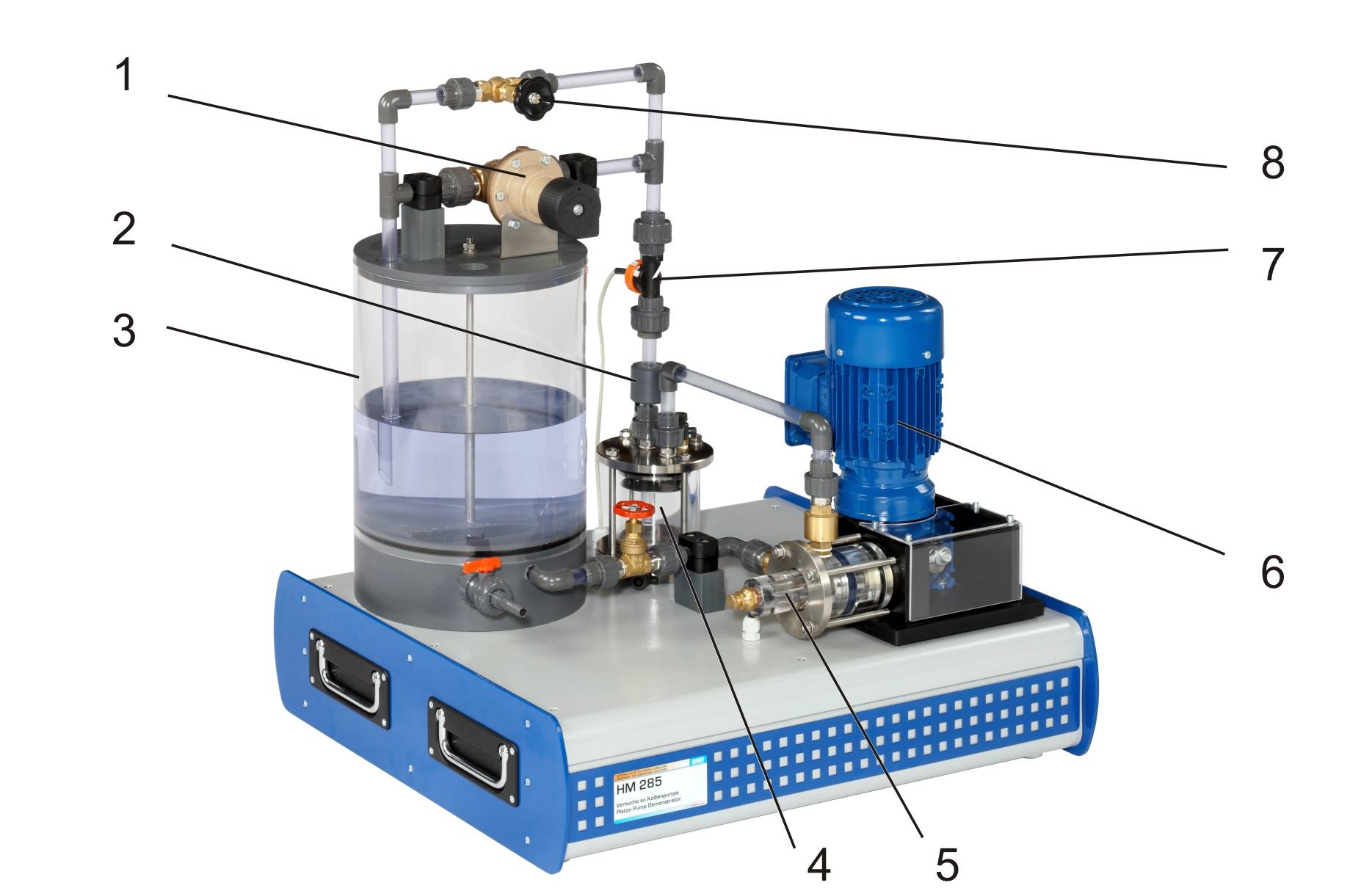

Le HM 285 dispose d'un circuit d'eau fermé avec un ré servoir d'eau ainsi que d'une pompe à piston à vitesse de rotation variable via un convertisseur de fré quence et d'un ré servoir à air.
Le piston de la pompe, inté gré dans un boî tier transparent, peut ê tre observé pendant le fonctionnement.

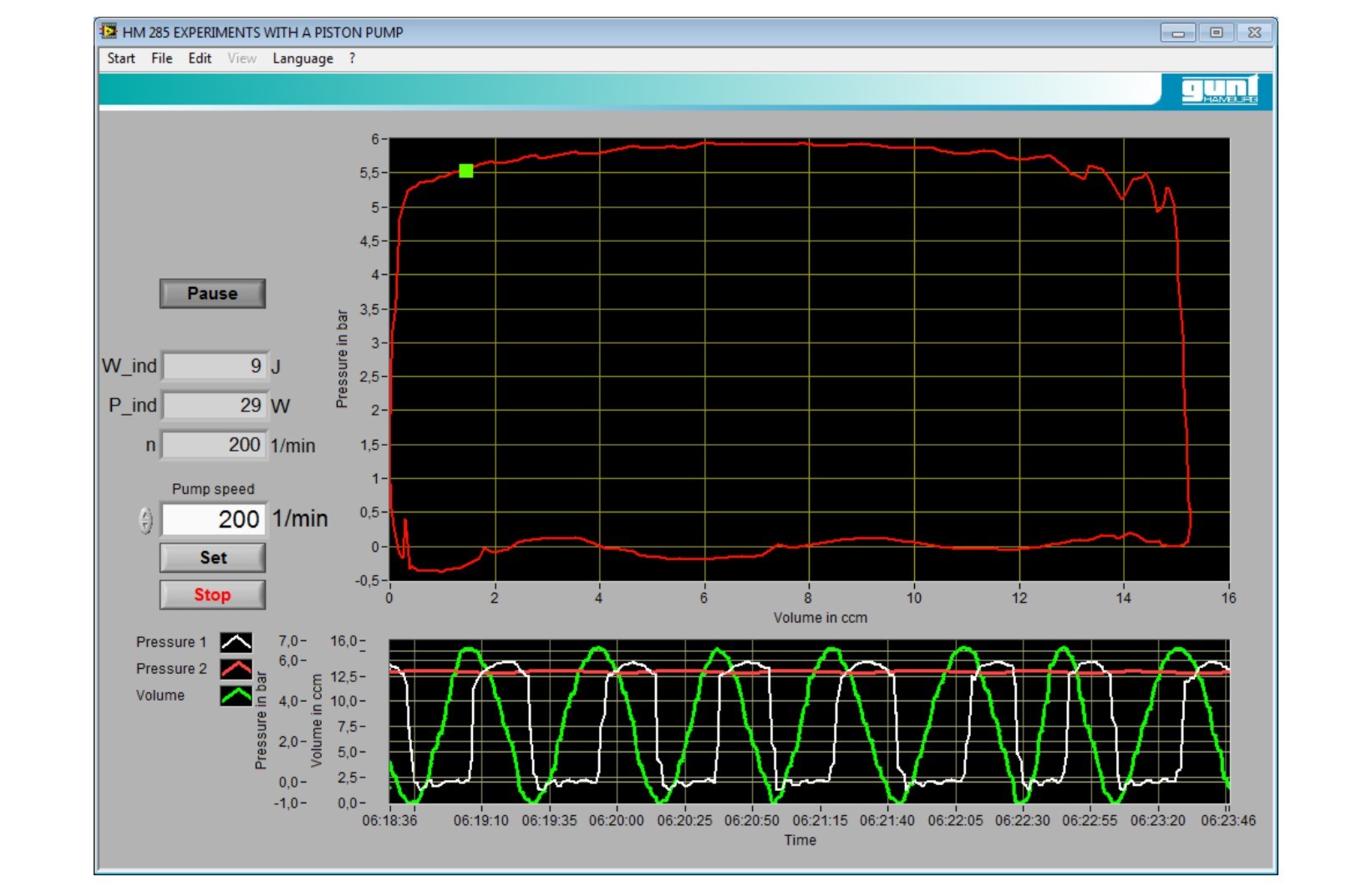

Le cycle qui se produit ici (aspiration et refoulement de l'eau) peut ê tre visualisé dans le diagramme p,V.
Le ré servoir à air permet d'amortir l'é volution ondulé e de la pression de la pompe.
La soupape à pointeau et la soupape de dé charge servent à ajuster le dé bit de refoulement et la hauteur de refoulement.
L'appareil d'essai est é quipé de capteurs de mesure de la pression et de dé bit.
Un capteur de pression à la sortie de la pompe et un second à
l'inté rieur du cylindre mesurent la pression.
Un dé tecteur d'inclinaison permet de dé terminer la position de la tige du piston et de dé finir ainsi le volume du cylindre.
La technique de mesure basé e sur un microprocesseur est bien proté gé e à l'inté rieur du boî tier.
L'association du logiciel GUNT et du microprocesseur pré sente tous les avantages offerts par la ré alisation et l'é valuation d'essais assisté es par ordinateur.
Le raccordement au PC se fait par l'intermé diaire d'un câ ble USB.
La documentation didactique bien structuré e expose les principes de base et guide l´é tudiant dans la ré alisation des essais.
Elles transportent le fluide par le biais d'un mouvement de va-et-vient du piston dans l'espace de travail de la pompe baptisé course.
La course produit un effet d'aspiration et de refoulement permettant de transporter l'eau.
Les pompes à piston sont utilisé es lorsque des pressions é levé es doivent ê tre gé né ré es.
Leur dé bit de refoulement ne dé pend pratiquement pas de la hauteur de refoulement et est uniquement dé terminé par la vitesse de rotation.
Leur comportement d'aspiration est excellent.
L'appareil d'essai permet de ré aliser des essais de base afin d'é tudier le comportement en service et de dé terminer les principales grandeurs caracté ristiques des pompes à piston.
Le HM 285 dispose d'un circuit d'eau fermé avec un ré servoir d'eau ainsi que d'une pompe à piston à vitesse de rotation variable via un convertisseur de fré quence et d'un ré servoir à air.
Le piston de la pompe, inté gré dans un boî tier transparent, peut ê tre observé pendant le fonctionnement.
Le cycle qui se produit ici (aspiration et refoulement de l'eau) peut ê tre visualisé dans le diagramme p,V.
Le ré servoir à air permet d'amortir l'é volution ondulé e de la pression de la pompe.
La soupape à pointeau et la soupape de dé charge servent à ajuster le dé bit de refoulement et la hauteur de refoulement.
L'appareil d'essai est é quipé de capteurs de mesure de la pression et de dé bit.
Un capteur de pression à la sortie de la pompe et un second à
l'inté rieur du cylindre mesurent la pression.
Un dé tecteur d'inclinaison permet de dé terminer la position de la tige du piston et de dé finir ainsi le volume du cylindre.
La technique de mesure basé e sur un microprocesseur est bien proté gé e à l'inté rieur du boî tier.
L'association du logiciel GUNT et du microprocesseur pré sente tous les avantages offerts par la ré alisation et l'é valuation d'essais assisté es par ordinateur.
Le raccordement au PC se fait par l'intermé diaire d'un câ ble USB.
La documentation didactique bien structuré e expose les principes de base et guide l´é tudiant dans la ré alisation des essais.
Contenu didactique / Essais
- principe de fonctionnement d'une pompe à piston
- enregistrement des caracté ristiques de la pompe
- é volutions de la pression de refoulement et de la pression du cylindre
- influence de l'amortissement des pulsations
- diagramme p,V
- dé termination des rendements
Les grandes lignes
- Modè le illustratif d'une pompe volumé trique typique
- Circuit d'eau fermé
- Logiciel GUNT pour l'acquisition des donné es, la visualisation et la commande
- É lé ment des machines à fluide GUNT-Labline
Les caracté ristiques techniques
Pompe à piston
- vitesse de rotation: 30...180min ^-1^
- dé bit de refoulement max.: 135L/h
- hauteur de refoulement max.: 40m
Moteur d'entraî nement
- puissance: 180W
Rapport de transmission: i=7,5
Soupape de dé charge: 1...4bar
Plages de mesure
Pression (cylindre): 0...5bar
Pression (sortie): 0...5bar
Angle d'inclinaison: 0...360º
Dé bit: 0,2...6L/min
- principe de fonctionnement d'une pompe à piston
- enregistrement des caracté ristiques de la pompe
- é volutions de la pression de refoulement et de la pression du cylindre
- influence de l'amortissement des pulsations
- diagramme p,V
- dé termination des rendements
Les grandes lignes
- Modè le illustratif d'une pompe volumé trique typique
- Circuit d'eau fermé
- Logiciel GUNT pour l'acquisition des donné es, la visualisation et la commande
- É lé ment des machines à fluide GUNT-Labline
Les caracté ristiques techniques
Pompe à piston
- vitesse de rotation: 30...180min ^-1^
- dé bit de refoulement max.: 135L/h
- hauteur de refoulement max.: 40m
Moteur d'entraî nement
- puissance: 180W
Rapport de transmission: i=7,5
Soupape de dé charge: 1...4bar
Plages de mesure
Pression (cylindre): 0...5bar
Pression (sortie): 0...5bar
Angle d'inclinaison: 0...360º
Dé bit: 0,2...6L/min
Informations logistiques
Dimensions et poids
Lxlxh: 670x590x740mm
Poids: env. 49kg
Né cessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz/CSA, 1 phase
Liste de livraison
1 appareil d'essai
1 CD avec logiciel GUNT + câ ble USB
1 documentation didactique
Lxlxh: 670x590x740mm
Poids: env. 49kg
Né cessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz/CSA, 1 phase
Liste de livraison
1 appareil d'essai
1 CD avec logiciel GUNT + câ ble USB
1 documentation didactique
