Un système PIV (Particle Image Velocimetry) permet d'enregistrer des champs de vitesse dans la section d'essai.
L'accessoire HM 161.81 contient un système complet avec technique de nappe lumineuse, caméra et synchroniseur.
Ce système est adapté aux mesures d'écoulement bidimensionnelles.
Les LED servent de source de lumière. Contrairement au laser, elles sont utilisées sans dispositifs de sécurité.

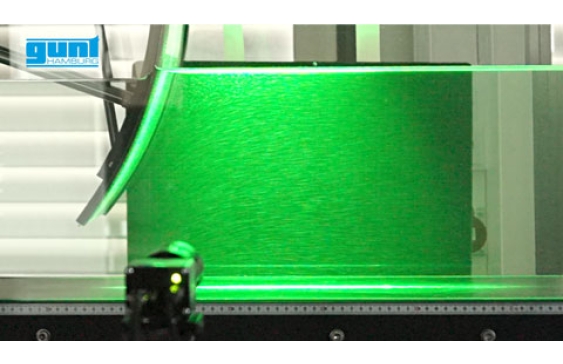

Une lentille est utilisée pour élargir la lumière en une nappe lumineuse.
La source de lumière fonctionne en continu pour permettre l'observation de l'écoulement.
La source de lumière est déclenchée de manière pulsée pour permettre la représentation et l'analyse des champs de vitesse.

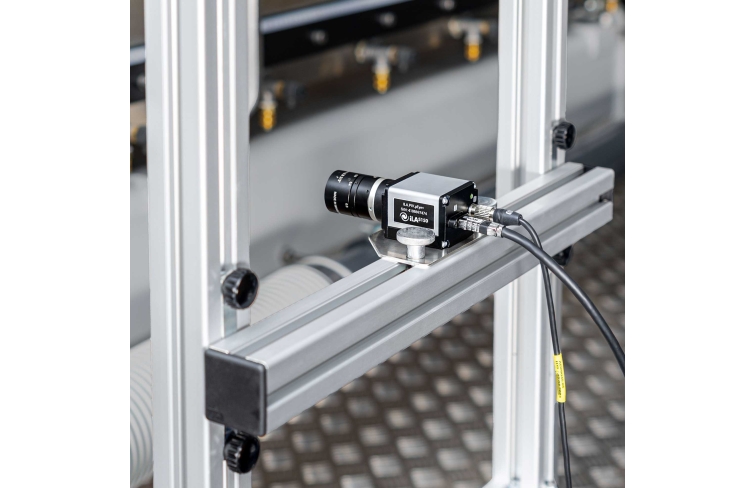

Une caméra placée devant la section d'essai prend des photos des particules dans l'écoulement.
La source de lumière et la caméra sont commandées simultanément par le synchroniseur.
Le résultat est immédiatement affiché dans le logiciel et peut y être évalué.
Un ordinateur portable avec des logiciels préinstallés fait partie de la liste de livraison.

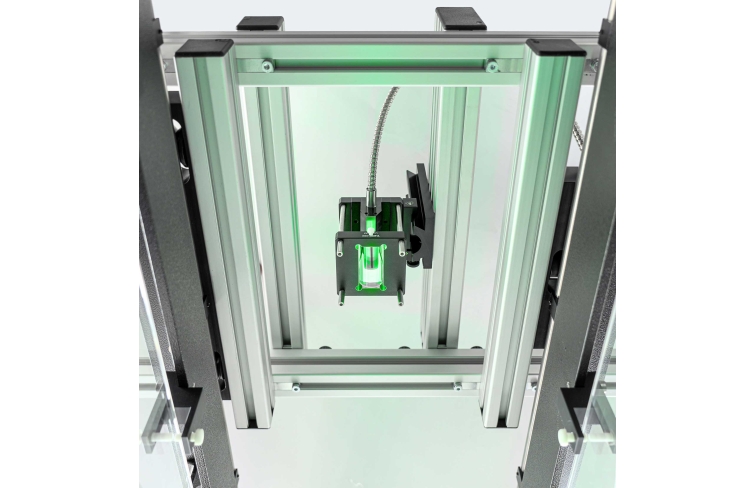

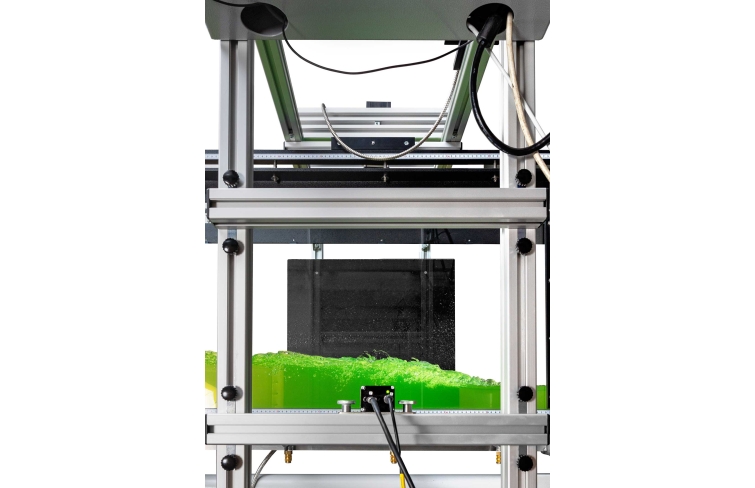

Pour les essais dans lesquels la source de lumière doit être installée au-dessus du canal d'essai, le support pour instruments HM 161.82 peut être utilisé en option.

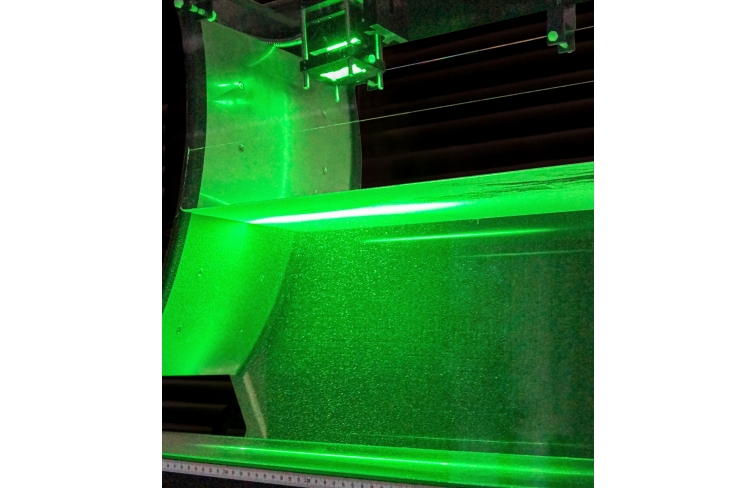

Pour les essais dans lesquels la source lumineuse doit être placée sous le canal d'essai, une vitre en verre HM 161.83 est disponible pour le fond du canal.
La vitre en verre intégrée fait partie du canal d'essai HM 161 et doit être considérée au moment de la conception.
Il n'est pas possible de la monter plus tard.

Poids: 20 Kg
Delai de livraison estimé : 16 semaines
