ET 852 Générateur de vapeur électrique pour vapeur surchauffée, avec condenseur (Réf. 061.85200)
Avec interface PC USB et logiciel inclus
Les générateurs de vapeur sont un élément essentiel des centrales thermiques à vapeur.
La vapeur produite est utilisée pour actionner une turbine à vapeur. Lénergie mécanique de la turbine est convertie en énergie électrique par un générateur.

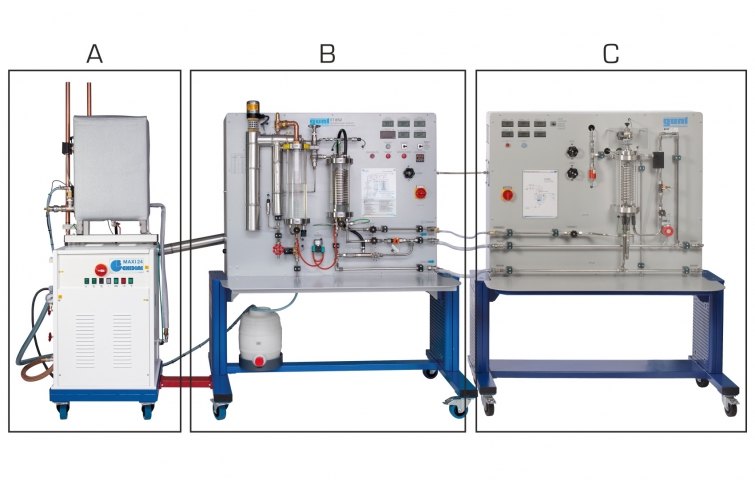

Associé à la turbine à vapeur axiale ET 851, le générateur à vapeur ET 852 forme une centrale thermique à vapeur complète à léchelle du laboratoire.
LET 852 fonctionne à lélectricité et est donc indépendant de lalimentation en combustible et de lévacuation des gaz déchappement.

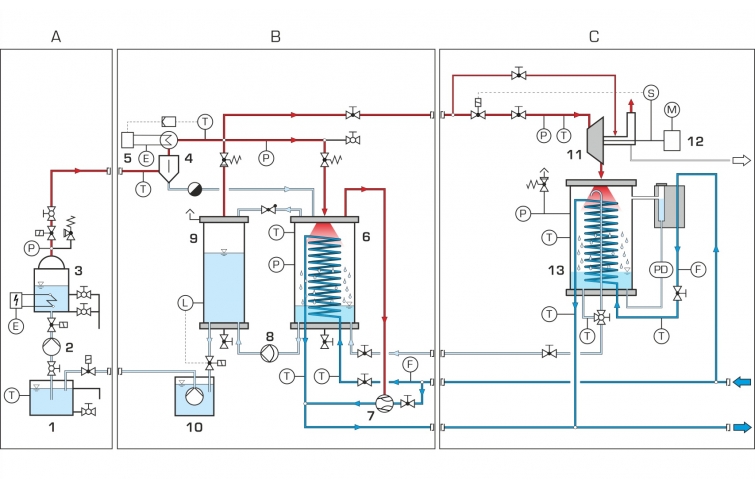

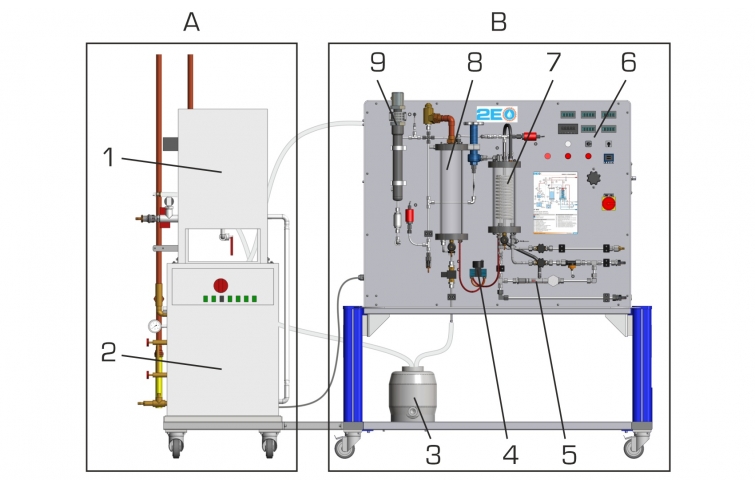

Ses principaux composants sont une chaudière avec un surchauffeur en aval et un condenseur.
Leau est pompée dans un réservoir deau dalimentation en direction de la chaudière via une régulation de niveau.
Le dispositif de chauffage est commandé par une régulation de pression dans la chaudière.
La vapeur produite est conduite dans le surchauffeur.
La vapeur surchauffée est soit utilisée pour actionner la turbine à vapeur ET 851, soit directement condensée par le condenseur.
Une pompe à condensat achemine leau dans un réservoir de collecte du condensat.
Ce dernier est vidé dans un réservoir de stockage avec une pompe submersible qui ferme le circuit deau en direction du réservoir deau dalimentation.
Des capteurs enregistrent la température, la pression et le débit à tous les points pertinents.
Les valeurs mesurées peuvent être lues sur des affichages numériques.

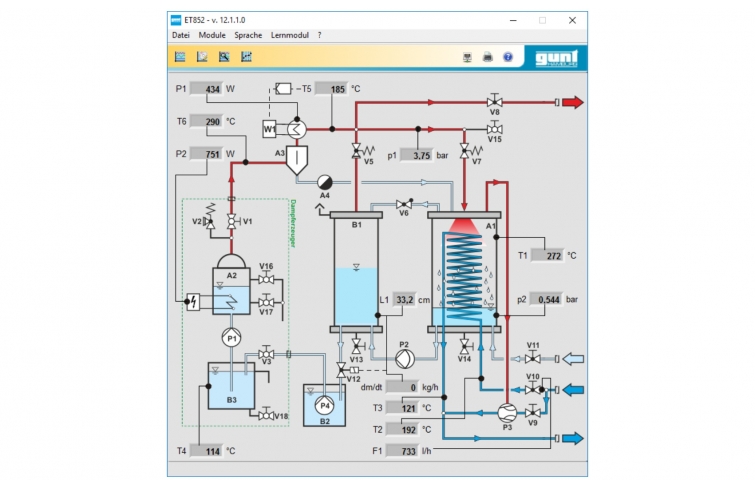

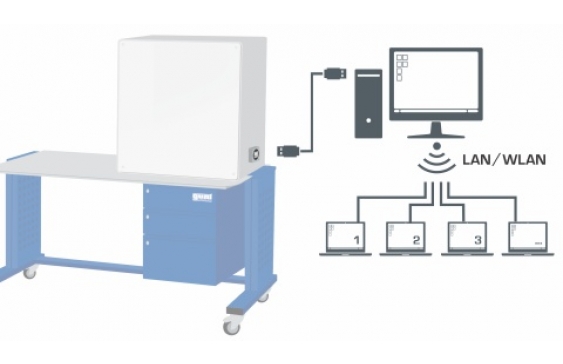

Les valeurs sont transmises à un PC afin dy être évaluées à laide du logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Le générateur de vapeur a été soumis à des essais de type et na pas besoin dêtre homologué.
Il contient un équipement de sécurité très complet.
Le générateur de vapeur électrique ET 852 est utilisé comme alternative au générateur de vapeur chauffé au gaz ET 850 pour alimenter en vapeur la turbine à vapeur ET 851.
La vapeur produite est utilisée pour actionner une turbine à vapeur. Lénergie mécanique de la turbine est convertie en énergie électrique par un générateur.
Associé à la turbine à vapeur axiale ET 851, le générateur à vapeur ET 852 forme une centrale thermique à vapeur complète à léchelle du laboratoire.
LET 852 fonctionne à lélectricité et est donc indépendant de lalimentation en combustible et de lévacuation des gaz déchappement.
Ses principaux composants sont une chaudière avec un surchauffeur en aval et un condenseur.
Leau est pompée dans un réservoir deau dalimentation en direction de la chaudière via une régulation de niveau.
Le dispositif de chauffage est commandé par une régulation de pression dans la chaudière.
La vapeur produite est conduite dans le surchauffeur.
La vapeur surchauffée est soit utilisée pour actionner la turbine à vapeur ET 851, soit directement condensée par le condenseur.
Une pompe à condensat achemine leau dans un réservoir de collecte du condensat.
Ce dernier est vidé dans un réservoir de stockage avec une pompe submersible qui ferme le circuit deau en direction du réservoir deau dalimentation.
Des capteurs enregistrent la température, la pression et le débit à tous les points pertinents.
Les valeurs mesurées peuvent être lues sur des affichages numériques.
Les valeurs sont transmises à un PC afin dy être évaluées à laide du logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Le générateur de vapeur a été soumis à des essais de type et na pas besoin dêtre homologué.
Il contient un équipement de sécurité très complet.
Le générateur de vapeur électrique ET 852 est utilisé comme alternative au générateur de vapeur chauffé au gaz ET 850 pour alimenter en vapeur la turbine à vapeur ET 851.
Contenu didactique / Essais
- découverte et étude des caractéristiques spécifiques dune chaudière
- rendement dun générateur de vapeur
- température et pression de saturation de la vapeur
- enthalpie de la vapeur
- détermination de la densité de flux de chaleur et du coefficient de transfert de chaleur
Les grandes lignes
- production de vapeur surchauffée pour alimenter la turbine à vapeur ET 851
- alternative au générateur de vapeur chauffé au gaz ET 850
- production de vapeur indépendante de lalimentation en combustible et de lévacuation des gaz déchappement
- découverte et étude des caractéristiques spécifiques dune chaudière
- rendement dun générateur de vapeur
- température et pression de saturation de la vapeur
- enthalpie de la vapeur
- détermination de la densité de flux de chaleur et du coefficient de transfert de chaleur
Les grandes lignes
- production de vapeur surchauffée pour alimenter la turbine à vapeur ET 851
- alternative au générateur de vapeur chauffé au gaz ET 850
- production de vapeur indépendante de lalimentation en combustible et de lévacuation des gaz déchappement
Caractéristiques techniques
Chaudière
- volume: 24L
- pression max.: 7bar
- puissance de chauffe: 6kW
- production de vapeur max.: 8,1kg/h
Réservoir dalimentation en eau: 45L
Surchauffeur
- puissance: 750W
- température max.: 250°C
Pompe à condensat
- débit max.: 0,6L/min
Pompe submersible
- débit max.: 10L/min
Réservoir de stockage: 15L
Plages de mesure
- température: 6x 0…400°C
- pression: 0…1,6bar abs. (condenseur),
- 0…16 bar abs. (vapeur fraîche)
- débit: 0…720L/h (eau de refroidissement)
Unité dalimentation en vapeur
230V, 60Hz, 3 phases, 400V, 60Hz, 3 phases
Traitement ultérieur de vapeur
230V, 60Hz, 1 phase, 230V, 50Hz, 1 phase
Chaudière
- volume: 24L
- pression max.: 7bar
- puissance de chauffe: 6kW
- production de vapeur max.: 8,1kg/h
Réservoir dalimentation en eau: 45L
Surchauffeur
- puissance: 750W
- température max.: 250°C
Pompe à condensat
- débit max.: 0,6L/min
Pompe submersible
- débit max.: 10L/min
Réservoir de stockage: 15L
Plages de mesure
- température: 6x 0…400°C
- pression: 0…1,6bar abs. (condenseur),
- 0…16 bar abs. (vapeur fraîche)
- débit: 0…720L/h (eau de refroidissement)
Unité dalimentation en vapeur
230V, 60Hz, 3 phases, 400V, 60Hz, 3 phases
Traitement ultérieur de vapeur
230V, 60Hz, 1 phase, 230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 2540x790x1990mm
Poids: env. 402kg
Necessaire au fonctionnement
raccord deau: 720L/h, 2bar, drain
PC avec Windows recommandé
Liste de livraison
1 banc dessai
1 logiciel GUNT + câble USB
1 jeu daccessoires
1 emballage de eau distillée (20L)
1 documentation didactique
Lxlxh: 2540x790x1990mm
Poids: env. 402kg
Necessaire au fonctionnement
raccord deau: 720L/h, 2bar, drain
PC avec Windows recommandé
Liste de livraison
1 banc dessai
1 logiciel GUNT + câble USB
1 jeu daccessoires
1 emballage de eau distillée (20L)
1 documentation didactique
Techniques > Thermique > Machines motrices et productrices > Centrales thermiques à vapeur
Techniques > Mécanique des fluides > Machines motrices > Turbines à vapeur
Techniques > Génie des Procédés > Principes de base du génie des procédés > Thermodynamique
Techniques > Energie Environnement > Thermique > Géothermie: géothermie profonde
Poids: 402 Kg Delai de livraison estimé : 16 semaines
