ET 203 Capteur cylindro-parabolique avec suivi du soleil (Réf. 061.20300)
Avec interface PC USB et logiciel inclus
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Les capteurs cylindro-paraboliques sont constitués de surfaces miroirs de forme parabolique dans lesquelles le rayonnement solaire est collecté et concentré dans un absorbeur.
Un liquide caloporteur circule dans le tube absorbeur, transportant la chaleur vers sa destination.
Avec l´ ET 203, les aspects essentiels de l´ exploitation de l´énergie solaire thermique sont étudiés sur un capteur cylindro-parabolique.
À cet effet, le rayonnement solaire est concentré par un miroir parabolique sur un tube absorbeur.
L´énergie de rayonnement est absorbée et transformée en chaleur.
Pour réduire les pertes de chaleur, le tube absorbeur est équipé d´ une enveloppe en verre à double paroi.
La chaleur est transmise à un liquide caloporteur dans le circuit solaire via une conduite se trouvant dans l´ absorbeur.
La chaleur est transférée au circuit d´ eau chaude et au réservoir de stockage via un échangeur de chaleur à plaques.
Le capteur cylindro-parabolique peut être orienté en fonction de la position du soleil grâce à deux motoréducteurs.
On a ici deux possibilités de commande: soit en fonction de données astronomiques calculées, soit par l´ intermédiaire de capteurs.
Le circuit solaire est protégé par un vase d´ expansion et une soupape de sécurité.
Les températures dans le réservoir, à la sortie et à l´ entrée du capteur ainsi que le débit dans le circuit solaire sont enregistrés.
L´ utilisation et la commande se font par l´ API et l´écran tactile.
Grâce à un routeur intégré, le banc d´ essai peut être alternativement commandé et exploité par un dispositif terminal.
L´ interface utilisateur peut également être affichée sur des terminaux supplémentaires (\ldblquote screen mirroring\rdblquote ).
Via l´ API, les valeurs de mesure peuvent être enregistrées en interne.
L´ accès aux valeurs de mesure enregistrées est possible à partir des terminaux via WLAN avec routeur intégré/ connexion LAN au réseau propre au client.
Via connexion LAN directe, les valeurs de mesure peuvent également être transmises à un PC afin d´ y être exploitées à l´ aide du logiciel GUNT.
Le capteur est suspendu de manière à pouvoir pivoter et peut être orienté à la verticale pour les essais avec la source de lumière artificielle HL 313.01.
Des roulettes et supports mobiles permettent de positionner le banc d´ essai à un endroit approprié à l´ extérieur.
d\fs16\lang1036 Les capteurs cylindro-paraboliques sont constitués de surfaces miroirs de forme parabolique dans lesquelles le rayonnement solaire est collecté et concentré dans un absorbeur.
Un liquide caloporteur circule dans le tube absorbeur, transportant la chaleur vers sa destination.
Avec l´ ET 203, les aspects essentiels de l´ exploitation de l´énergie solaire thermique sont étudiés sur un capteur cylindro-parabolique.
À cet effet, le rayonnement solaire est concentré par un miroir parabolique sur un tube absorbeur.
L´énergie de rayonnement est absorbée et transformée en chaleur.
Pour réduire les pertes de chaleur, le tube absorbeur est équipé d´ une enveloppe en verre à double paroi.
La chaleur est transmise à un liquide caloporteur dans le circuit solaire via une conduite se trouvant dans l´ absorbeur.
La chaleur est transférée au circuit d´ eau chaude et au réservoir de stockage via un échangeur de chaleur à plaques.
Le capteur cylindro-parabolique peut être orienté en fonction de la position du soleil grâce à deux motoréducteurs.
On a ici deux possibilités de commande: soit en fonction de données astronomiques calculées, soit par l´ intermédiaire de capteurs.
Le circuit solaire est protégé par un vase d´ expansion et une soupape de sécurité.
Les températures dans le réservoir, à la sortie et à l´ entrée du capteur ainsi que le débit dans le circuit solaire sont enregistrés.
L´ utilisation et la commande se font par l´ API et l´écran tactile.
Grâce à un routeur intégré, le banc d´ essai peut être alternativement commandé et exploité par un dispositif terminal.
L´ interface utilisateur peut également être affichée sur des terminaux supplémentaires (\ldblquote screen mirroring\rdblquote ).
Via l´ API, les valeurs de mesure peuvent être enregistrées en interne.
L´ accès aux valeurs de mesure enregistrées est possible à partir des terminaux via WLAN avec routeur intégré/ connexion LAN au réseau propre au client.
Via connexion LAN directe, les valeurs de mesure peuvent également être transmises à un PC afin d´ y être exploitées à l´ aide du logiciel GUNT.
Le capteur est suspendu de manière à pouvoir pivoter et peut être orienté à la verticale pour les essais avec la source de lumière artificielle HL 313.01.
Des roulettes et supports mobiles permettent de positionner le banc d´ essai à un endroit approprié à l´ extérieur.
Contenu didactique / Essais
- concentration du rayonnement solaire avec un miroir en forme d´ auge parabolique
- facteur de concentration optique
- DNI: Direct Normal Irradiance
- suivi au soleil basée sur des capteurs
- suivi au soleil en fonction des données astronomiques
- conversion de l´énergie de rayonnement en chaleur
- pertes dans les capteurs solaires thermiques
- caractéristiques du rendement
Les grandes lignes
- capteur cylindro-parabolique mobile avec orientation motorisée sur deux axes
- le suivi solaire astronomique et par capteurs
- un routeur intégré pour l´ exploitation et le contrôle via un dispositif terminal et pour le \ldblquote screen mirroring\rdblquote sur des terminaux supplémentaires: PC, tablette, smartphone
- concentration du rayonnement solaire avec un miroir en forme d´ auge parabolique
- facteur de concentration optique
- DNI: Direct Normal Irradiance
- suivi au soleil basée sur des capteurs
- suivi au soleil en fonction des données astronomiques
- conversion de l´énergie de rayonnement en chaleur
- pertes dans les capteurs solaires thermiques
- caractéristiques du rendement
Les grandes lignes
- capteur cylindro-parabolique mobile avec orientation motorisée sur deux axes
- le suivi solaire astronomique et par capteurs
- un routeur intégré pour l´ exploitation et le contrôle via un dispositif terminal et pour le \ldblquote screen mirroring\rdblquote sur des terminaux supplémentaires: PC, tablette, smartphone
Caractéristiques techniques
API: Eaton XV-303
Capteur
- miroir parabolique
longueur de l´ auge: 1,4m
largeur d´ ouverture: 1,1m
surface de miroir: 1,5m2
longueur focale: 0,3m
- absorbeur
tube absorbeur à revêtement sélectif avec tube en U pour le liquide caloporteur
enveloppe en verre à double paroi pour réduire les pertes de chaleur
- circuit solaire
pompe solaire: ajustable
Circuit d´ eau chaude
- échangeur de chaleur à plaques: 3kW, 10 plaques
- réservoir d´ accumulation: 70L
Plages de mesure
- débit: 20...320L/h
- température: 4x 0...160ºC
- pression: 0...6bar
230V, 50Hz
API: Eaton XV-303
Capteur
- miroir parabolique
longueur de l´ auge: 1,4m
largeur d´ ouverture: 1,1m
surface de miroir: 1,5m2
longueur focale: 0,3m
- absorbeur
tube absorbeur à revêtement sélectif avec tube en U pour le liquide caloporteur
enveloppe en verre à double paroi pour réduire les pertes de chaleur
- circuit solaire
pompe solaire: ajustable
Circuit d´ eau chaude
- échangeur de chaleur à plaques: 3kW, 10 plaques
- réservoir d´ accumulation: 70L
Plages de mesure
- débit: 20...320L/h
- température: 4x 0...160ºC
- pression: 0...6bar
230V, 50Hz
Informations logistiques
Dimensions et poids
Lxlxh: 1960x800x1900mm; Poids: env. 290kg
Nécessaire pour le fonctionnement
PC avec Windows recommandé
Liste de livraison
banc d´ essai, logiciel GUNT, documentation didactique
Accessoires
en option

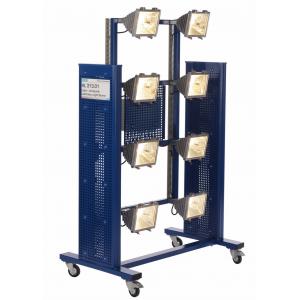

HL 313.01 Source lumineuse artificielle
Lxlxh: 1960x800x1900mm; Poids: env. 290kg
Nécessaire pour le fonctionnement
PC avec Windows recommandé
Liste de livraison
banc d´ essai, logiciel GUNT, documentation didactique
Accessoires
en option
HL 313.01 Source lumineuse artificielle
