ET 165 Installation frigorifique avec compresseur ouvert, nécessite le HM 365 (Réf. 061.16500)
Mesure puissance avec compresseur à vitesse variable, chambre avec charge réglable
ET 165 permet des essais fondamentaux dans le domaine du génie frigorifique.

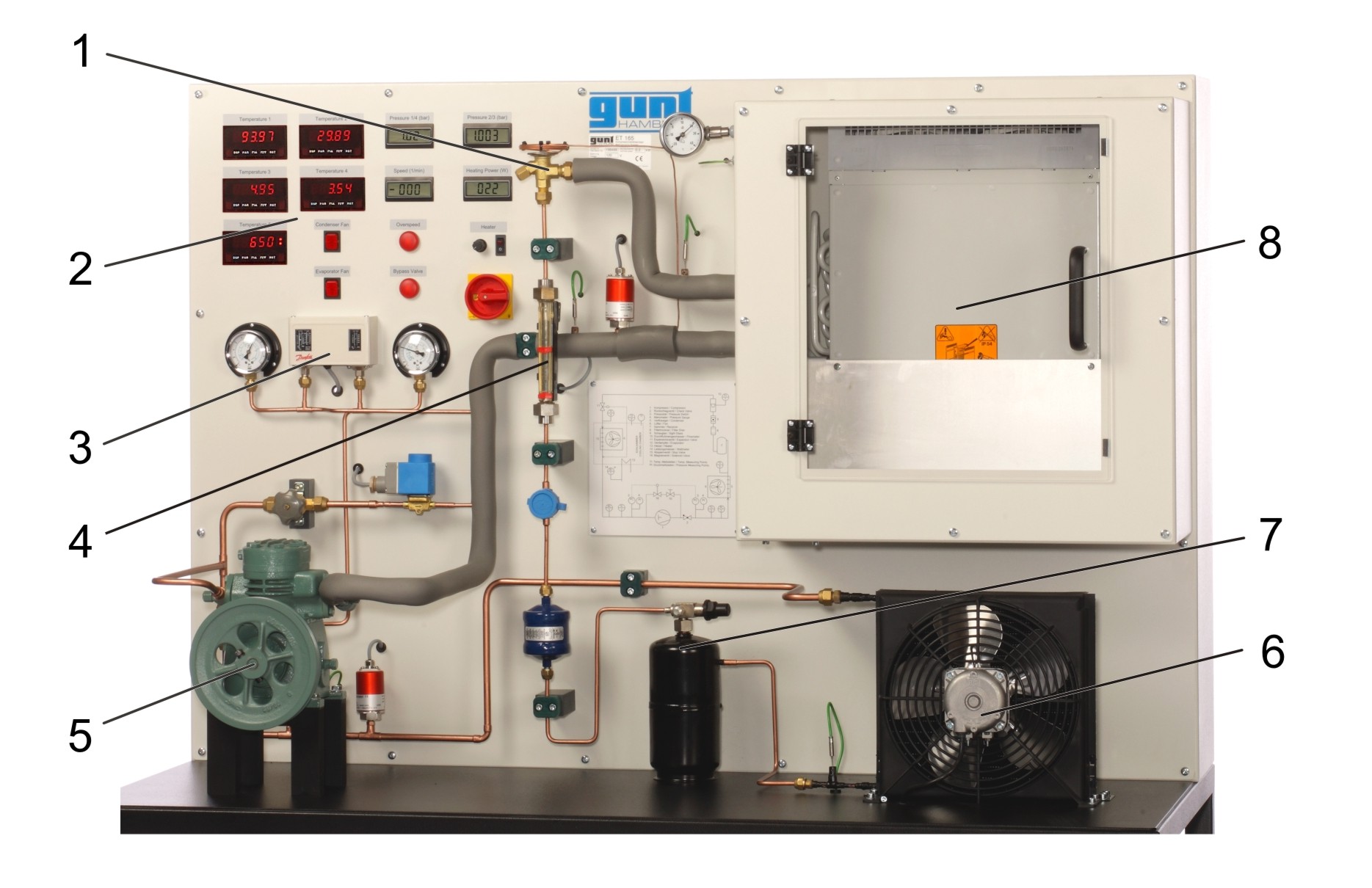

Le banc dessai comporte un circuit frigorifique fermé avec compresseur ouvert, un condenseur avec ventilateur, une soupape de détente thermostatique et un évaporateur dans une chambre de refroidissement avec porte transparente.
Un ventilateur disposé dans la chambre de refroidissement se charge dune répartition uniforme de température.
Une charge de refroidissement est simulée par un dispositif de chauffage ajustable dans la chambre de refroidissement.
Lunité dentraînement HM 365 entraîne le compresseur par le biais dune courroie de distribution.
La vitesse de rotation du compresseur est ajustée sur le HM 365.
Le circuit est équipé dun pressostat combiné pour le côté aspiration et pression du compresseur.
Toutes les valeurs de mesure pertinentes sont prises en compte par un capteur.
Les affichages numériques affichent les valeurs de mesure.Le logiciel GUNT fournit des données exactes sur létat du réfrigérant, qui sont utilisées pour calculer le débit massique de réfrigérant avec précision.
Le calcul donne donc un résultat beaucoup plus précis que la mesure par des méthodes conventionnelles.

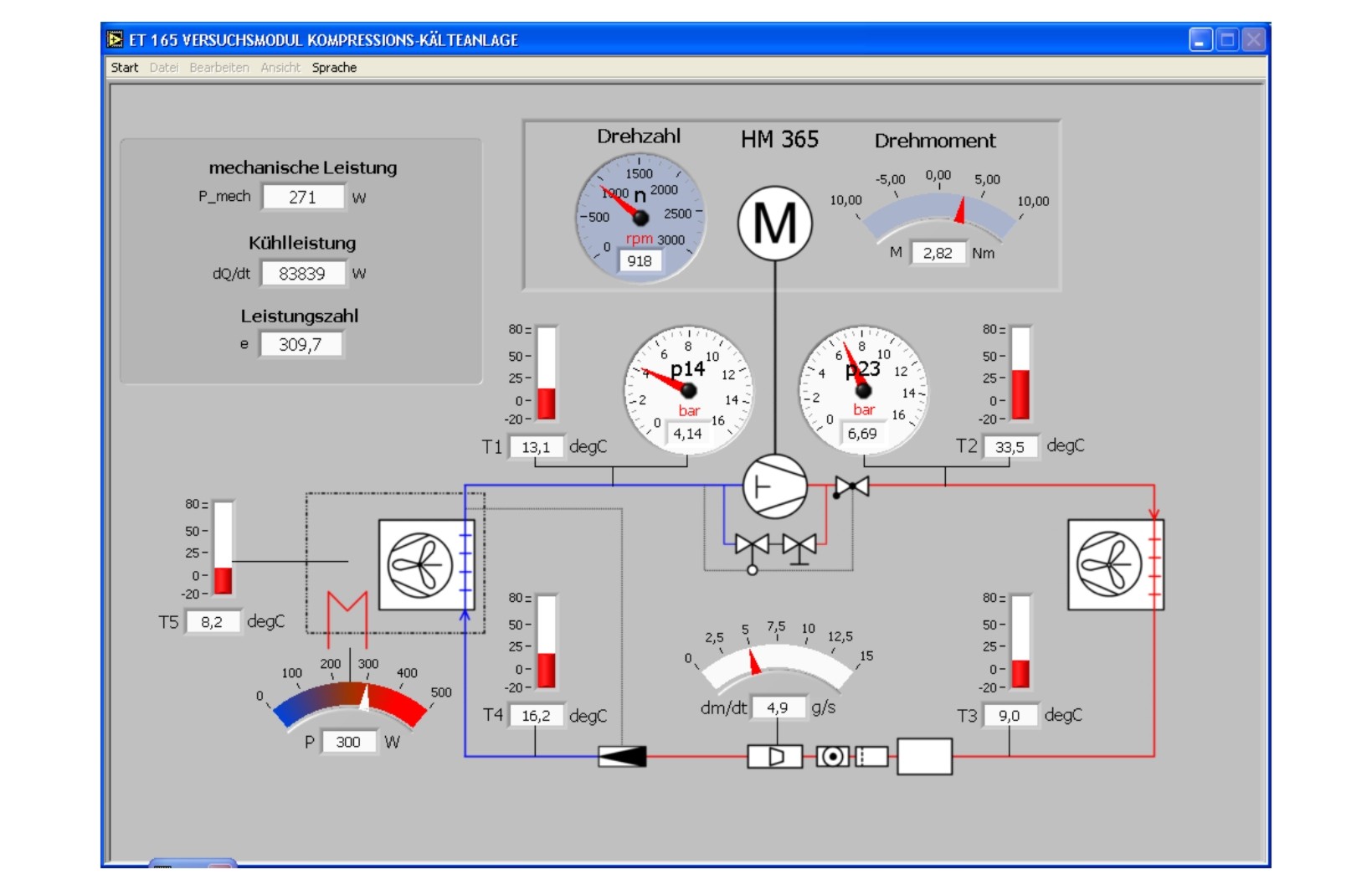

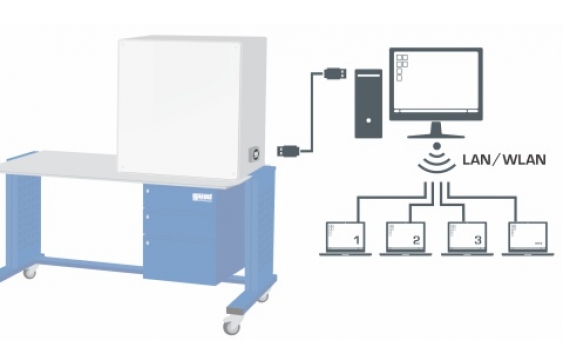

La transmission simultanée des valeurs de mesure à un logiciel dacquisition des données permet lévaluation aisée et la représentation des processus sous forme de diagramme log p,h.
Le logiciel affiche également les grandeurs caractéristiques les plus importantes du processus comme par exemple la puissance frigorifique et le coefficient de performance.
Le banc dessai comporte un circuit frigorifique fermé avec compresseur ouvert, un condenseur avec ventilateur, une soupape de détente thermostatique et un évaporateur dans une chambre de refroidissement avec porte transparente.
Un ventilateur disposé dans la chambre de refroidissement se charge dune répartition uniforme de température.
Une charge de refroidissement est simulée par un dispositif de chauffage ajustable dans la chambre de refroidissement.
Lunité dentraînement HM 365 entraîne le compresseur par le biais dune courroie de distribution.
La vitesse de rotation du compresseur est ajustée sur le HM 365.
Le circuit est équipé dun pressostat combiné pour le côté aspiration et pression du compresseur.
Toutes les valeurs de mesure pertinentes sont prises en compte par un capteur.
Les affichages numériques affichent les valeurs de mesure.Le logiciel GUNT fournit des données exactes sur létat du réfrigérant, qui sont utilisées pour calculer le débit massique de réfrigérant avec précision.
Le calcul donne donc un résultat beaucoup plus précis que la mesure par des méthodes conventionnelles.
La transmission simultanée des valeurs de mesure à un logiciel dacquisition des données permet lévaluation aisée et la représentation des processus sous forme de diagramme log p,h.
Le logiciel affiche également les grandeurs caractéristiques les plus importantes du processus comme par exemple la puissance frigorifique et le coefficient de performance.
Contenu didactique / Essais
- bases du génie frigorifique
- structure et composants dune installation frigorifique
compresseur ouvert avec entraînement
condenseur
évaporateur
soupape de détente thermostatique
pressostat
- détermination des grandeurs caractéristiques importantes
coefficient de performance
puissance du compresseur
puissance frigorifique
taux de compression
rendement volumétrique
- représentation du cycle thermodynamique sur le diagramme log p,h
- détermination du rendement de compression
- influence de la puissance de refoulement du compresseur sur le circuit frigorifique
Les grandes lignes
- mesure de puissance avec compresseur ouvert à vitesse de rotation variable
- chambre de refroidissement avec charge de refroidissement ajustable
- élément de la série GUNT-FEMLine
- enregistrement dynamique du débit massique de réfrigérant
Les caractéristiques techniques
Compresseur ouvert
- puissance frigorifique: env. 965W (pour une vitesse de rotation de 1450min-1 et 5/40°C)
Condenseur avec ventilateur
- surface de transfert: 2,5m2
- puissance: env. 1935W à une température de lair (ambiant) de 25°C / Ät=15°C
Évaporateur
- surface de transfert: 3,62m2
- puissance: 460W à une température de lair (chambre) de 3°C / Ät=13°C
Puissance du dispositif de chauffage: 500W
Agent réfrigérant: R513A, GWP: 631
- volume de remplissage: 1,7kg
- équivalent CO2: 1,1t
Plages de mesure
- température: 4x -5…105°C, 1x -50…250°C
- pression: -1…15bar, -1…24bar
- vitesse de rotation: 0…1000min-1
- débit: agent réfrigérant calculé 0…17kg/h
- puissance: 0…500W
230V, 50Hz, 1 phase
- bases du génie frigorifique
- structure et composants dune installation frigorifique
compresseur ouvert avec entraînement
condenseur
évaporateur
soupape de détente thermostatique
pressostat
- détermination des grandeurs caractéristiques importantes
coefficient de performance
puissance du compresseur
puissance frigorifique
taux de compression
rendement volumétrique
- représentation du cycle thermodynamique sur le diagramme log p,h
- détermination du rendement de compression
- influence de la puissance de refoulement du compresseur sur le circuit frigorifique
Les grandes lignes
- mesure de puissance avec compresseur ouvert à vitesse de rotation variable
- chambre de refroidissement avec charge de refroidissement ajustable
- élément de la série GUNT-FEMLine
- enregistrement dynamique du débit massique de réfrigérant
Les caractéristiques techniques
Compresseur ouvert
- puissance frigorifique: env. 965W (pour une vitesse de rotation de 1450min-1 et 5/40°C)
Condenseur avec ventilateur
- surface de transfert: 2,5m2
- puissance: env. 1935W à une température de lair (ambiant) de 25°C / Ät=15°C
Évaporateur
- surface de transfert: 3,62m2
- puissance: 460W à une température de lair (chambre) de 3°C / Ät=13°C
Puissance du dispositif de chauffage: 500W
Agent réfrigérant: R513A, GWP: 631
- volume de remplissage: 1,7kg
- équivalent CO2: 1,1t
Plages de mesure
- température: 4x -5…105°C, 1x -50…250°C
- pression: -1…15bar, -1…24bar
- vitesse de rotation: 0…1000min-1
- débit: agent réfrigérant calculé 0…17kg/h
- puissance: 0…500W
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1470x800x1850mm
Poids: env. 185kg
Liste de livraison
1 banc d'essai
1 courroie trapézoïdale
1 CD avec le logiciel GUNT + câble USB
1 documentation didactique
Lxlxh: 1470x800x1850mm
Poids: env. 185kg
Liste de livraison
1 banc d'essai
1 courroie trapézoïdale
1 CD avec le logiciel GUNT + câble USB
1 documentation didactique
