Ref: EWTGUCT100.23
CT 100.23 Moteur diesel quatre temps, refroidi par eau, pour CT 110 (Réf. 063.10023)
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 En combinaison avec le banc d´ essai CT 110, qui renferme une unité de freinage et d´ entraînement, le moteur diesel quatre temps convient parfaitement à l´ enseignement des principes de base du fonctionnement et de la technique de mesure sur moteurs.

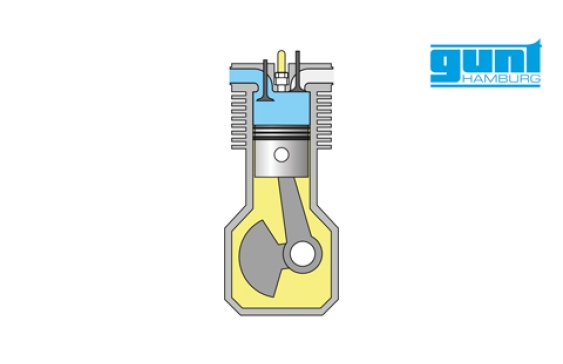

Le moteur utilisé en l´ occurrence est un moteur diesel quatre temps monocylindre à injection indirecte refroidi par eau.
Le moteur est démarré à l´ aide d´ un moteur électrique placé dans le CT 110.
Le circuit d'eau (pour le refroidissement) comprend une pompe de circulation, un débitmètre et deux capteurs de température. Un accouplement à griffes élastique permet de raccorder l´ unité de freinage.
Le moteur est préparé pour la mesure de la pression de cylindre pour l'indication et renferme en outre un capteur pour mesurer la température des gaz d´échappement.
Les capteurs et le raccordement électrique de la pompe sont raccordés au banc d´ essai CT 110.
Les courbes caractéristiques à pleine charge et à charge partielle du moteur sont enregistrées durant les essais.
d\fs16\lang1036 En combinaison avec le banc d´ essai CT 110, qui renferme une unité de freinage et d´ entraînement, le moteur diesel quatre temps convient parfaitement à l´ enseignement des principes de base du fonctionnement et de la technique de mesure sur moteurs.
Le moteur utilisé en l´ occurrence est un moteur diesel quatre temps monocylindre à injection indirecte refroidi par eau.
Le moteur est démarré à l´ aide d´ un moteur électrique placé dans le CT 110.
Le circuit d'eau (pour le refroidissement) comprend une pompe de circulation, un débitmètre et deux capteurs de température. Un accouplement à griffes élastique permet de raccorder l´ unité de freinage.
Le moteur est préparé pour la mesure de la pression de cylindre pour l'indication et renferme en outre un capteur pour mesurer la température des gaz d´échappement.
Les capteurs et le raccordement électrique de la pompe sont raccordés au banc d´ essai CT 110.
Les courbes caractéristiques à pleine charge et à charge partielle du moteur sont enregistrées durant les essais.
Contenu didactique / Essais
en combinaison avec le banc d´ essai CT 110
- faire connaissance avec un moteur diesel 4 temps refroidi par eau
- enregistrement des courbes de couple et de puissance
- détermination de la consommation de carburant spécifique
- détermination du coefficient de rendement et du coefficient d´ air Lambda
- détermination de la perte par frottement du moteur
- détermination de la quantité de chaleur distribuée par le moteur
Les grandes lignes
- Moteur pour utilisation sur le banc d´ essai CT 110
Les caractéristiques techniques
Moteur diesel monocylindre à injection indirecte
- alésage: 75mm, course: 70mm
- puissance débitée: 5,1kW à 3000min-1
Circuit d´ eau de refroidissement
- capacité: 2,5L
- pompe: max. 640L/h
Plages de mesure
- température: 2x 0...100ºC
- débit: 30...300L/h
- faire connaissance avec un moteur diesel 4 temps refroidi par eau
- enregistrement des courbes de couple et de puissance
- détermination de la consommation de carburant spécifique
- détermination du coefficient de rendement et du coefficient d´ air Lambda
- détermination de la perte par frottement du moteur
- détermination de la quantité de chaleur distribuée par le moteur
Les grandes lignes
- Moteur pour utilisation sur le banc d´ essai CT 110
Les caractéristiques techniques
Moteur diesel monocylindre à injection indirecte
- alésage: 75mm, course: 70mm
- puissance débitée: 5,1kW à 3000min-1
Circuit d´ eau de refroidissement
- capacité: 2,5L
- pompe: max. 640L/h
Plages de mesure
- température: 2x 0...100ºC
- débit: 30...300L/h
Informations logistiques
Dimensions et poids
Lxlxh: 600x420x600mm
Poids: env. 50kg
Liste de livraison
1 moteur, complet avec tous les raccords et les tuyaux d´ alimentation
1 notice
Lxlxh: 600x420x600mm
Poids: env. 50kg
Liste de livraison
1 moteur, complet avec tous les raccords et les tuyaux d´ alimentation
1 notice
Poids: 50 Kg Delai de livraison estimé : 16 semaines
