Ref: EWTGUCE310

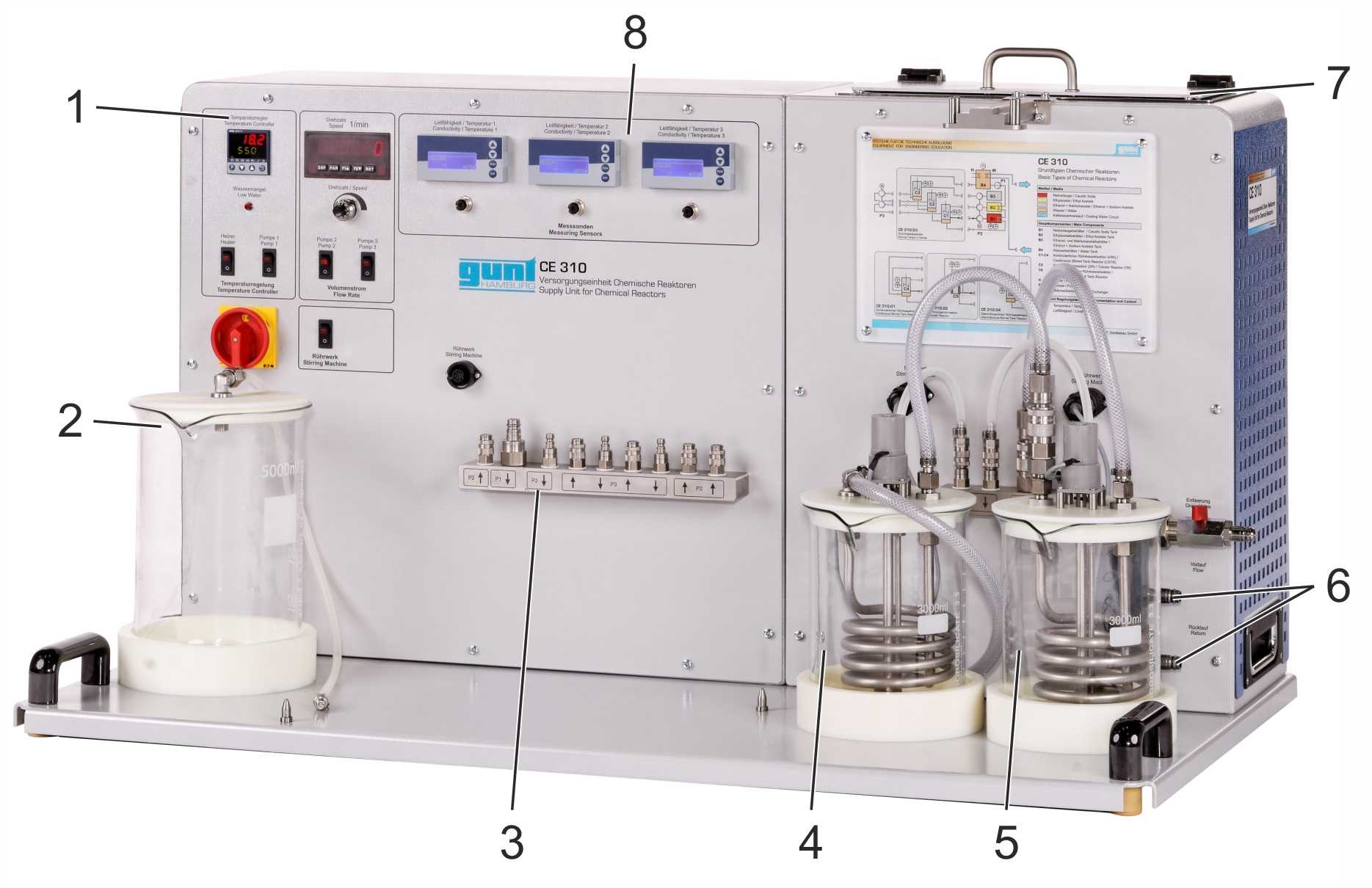

CE 310 Unité d'alimentation pour réacteurs chimiques (Réf. 083.31000)
Avec interface PC USB et logiciel inclus
Le réacteur est l'élément central d'une installation de production chimique.
Dans le réacteur, les matières de départs (réactifs) réagissent ensemble pour former une nouvelle matière (produit).
Le réacteur doit garantir les conditions requises pour un déroulement optimal de la réaction.
Cela concerne avant tout la température dans le réacteur.
On utilise différents types de réacteurs en fonction des conditions requises.

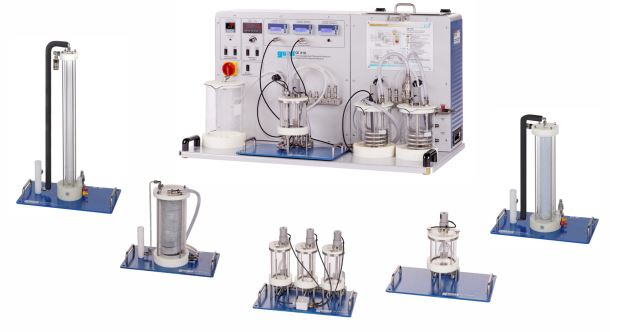

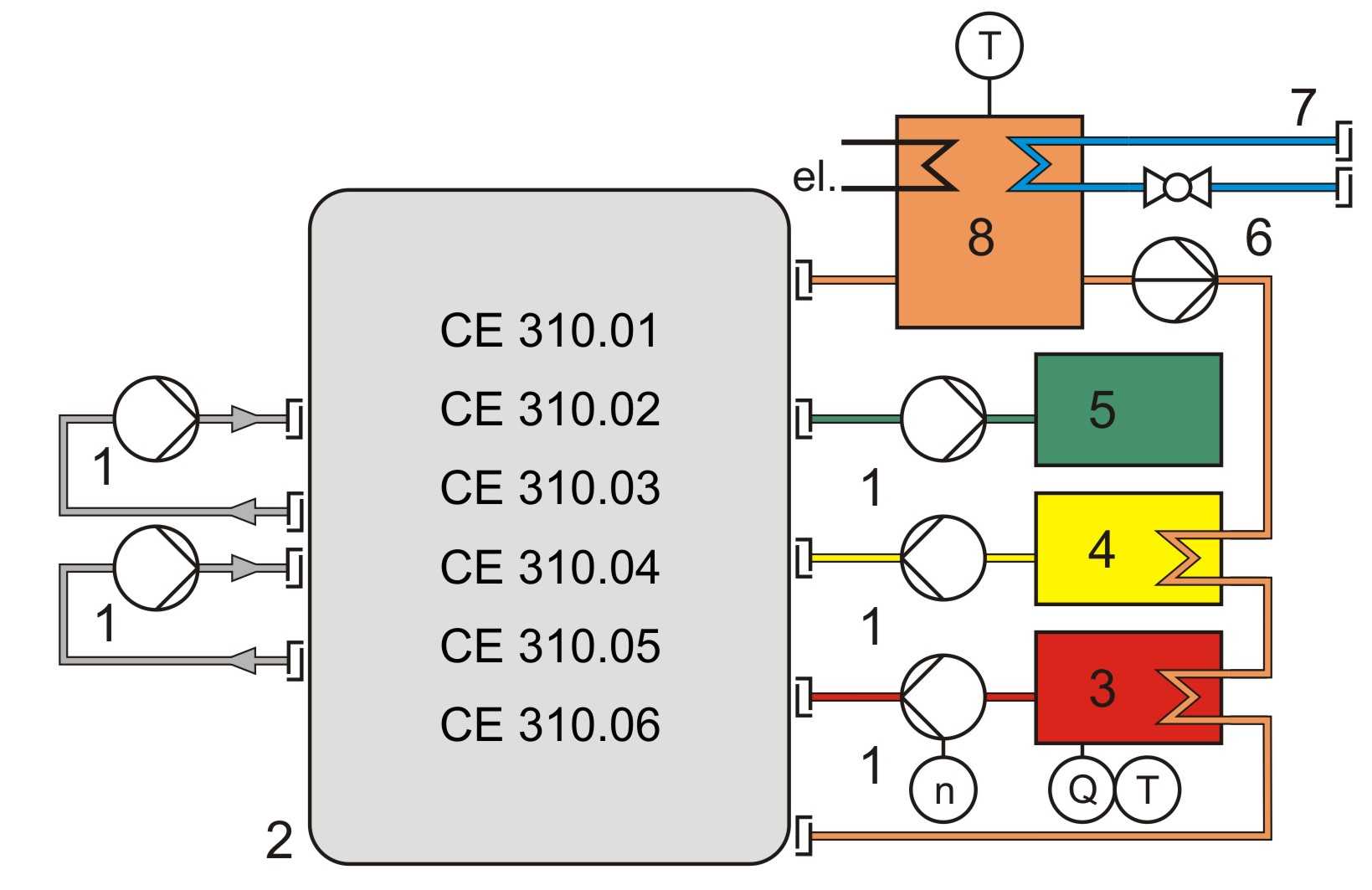

CE 310 sert d'unité d'alimentation pour six réacteurs différents.

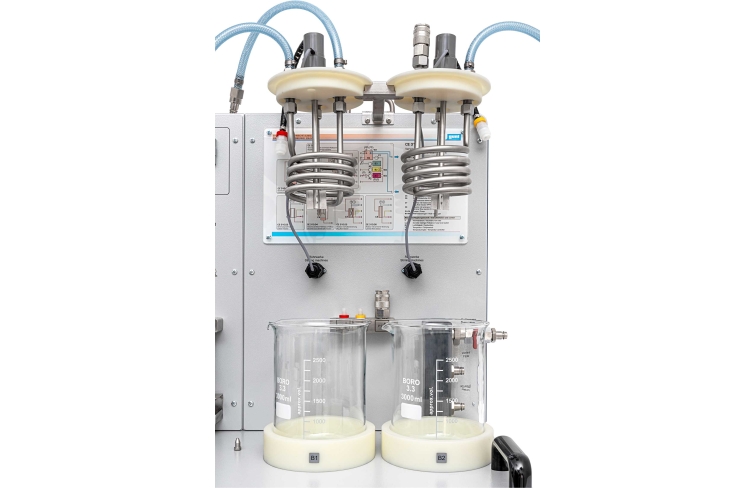

Le réacteur à étudier est placé sur l'unité dalimentation et maintenu en position par deux tiges.
Le banc dessai est équipé de deux réservoirs de réactifs pour assurer un fonctionnement continu des réacteurs.
La liaison hydraulique entre l'unité d'alimentation et le réacteur se fait au moyen de flexibles.
Pour faciliter le montage, les flexibles sont équipés d'accouplements rapides.
Deux pompes acheminent les deux réactifs dans le réacteur.
Le temps de séjour par les réactifs dans le réacteur est ajusté par l'intermédiaire de la vitesse de rotation des pompes.
C'est dans le réacteur que les réactifs se transforment en produit.
Pour le produit, une autre pompe et un autre réservoir sont à disposition.

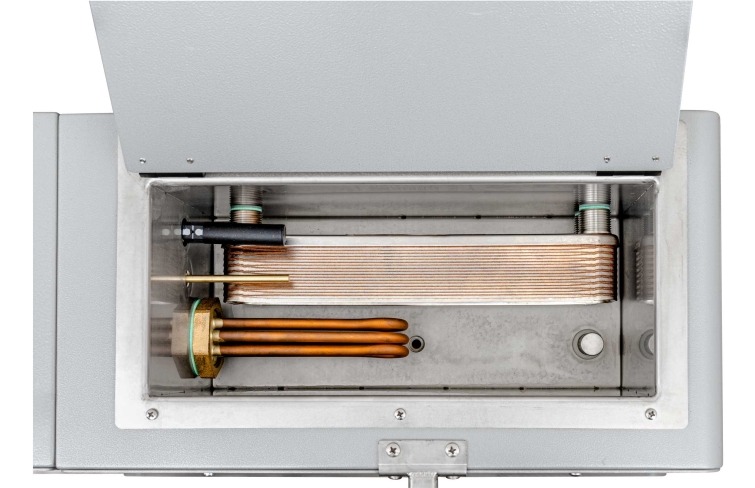

Pour la régulation de la température des réactifs dans le réacteur, l'unité d'alimentation dispose d'un circuit d'eau de chauffage avec pompe, réservoir et dispositif de chauffage.
Le mode de refroidissement est possible en utilisant également le WL 110.20 Générateur d'eau froide.
La conductivité et la température à l'intérieur du réacteur sont enregistrées par un capteur combiné.
L'armoire de commande comprend les éléments de commande requis pour mettre en marche les mobiles d'agitation dans les différents réacteurs.
Les valeurs de mesure s'affichent numériquement sur l'armoire de commande.
Les valeurs sont transmises à un PC afin dy être évaluées à laide du logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Dans le réacteur, les matières de départs (réactifs) réagissent ensemble pour former une nouvelle matière (produit).
Le réacteur doit garantir les conditions requises pour un déroulement optimal de la réaction.
Cela concerne avant tout la température dans le réacteur.
On utilise différents types de réacteurs en fonction des conditions requises.
CE 310 sert d'unité d'alimentation pour six réacteurs différents.
Le réacteur à étudier est placé sur l'unité dalimentation et maintenu en position par deux tiges.
Le banc dessai est équipé de deux réservoirs de réactifs pour assurer un fonctionnement continu des réacteurs.
La liaison hydraulique entre l'unité d'alimentation et le réacteur se fait au moyen de flexibles.
Pour faciliter le montage, les flexibles sont équipés d'accouplements rapides.
Deux pompes acheminent les deux réactifs dans le réacteur.
Le temps de séjour par les réactifs dans le réacteur est ajusté par l'intermédiaire de la vitesse de rotation des pompes.
C'est dans le réacteur que les réactifs se transforment en produit.
Pour le produit, une autre pompe et un autre réservoir sont à disposition.
Pour la régulation de la température des réactifs dans le réacteur, l'unité d'alimentation dispose d'un circuit d'eau de chauffage avec pompe, réservoir et dispositif de chauffage.
Le mode de refroidissement est possible en utilisant également le WL 110.20 Générateur d'eau froide.
La conductivité et la température à l'intérieur du réacteur sont enregistrées par un capteur combiné.
L'armoire de commande comprend les éléments de commande requis pour mettre en marche les mobiles d'agitation dans les différents réacteurs.
Les valeurs de mesure s'affichent numériquement sur l'armoire de commande.
Les valeurs sont transmises à un PC afin dy être évaluées à laide du logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Contenu didactique / Essais

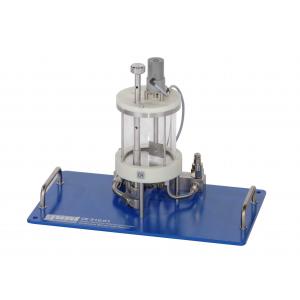

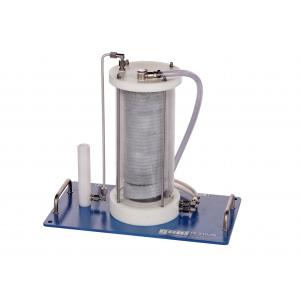

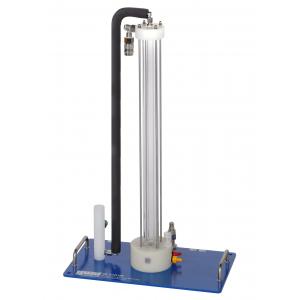

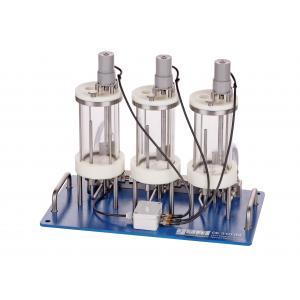

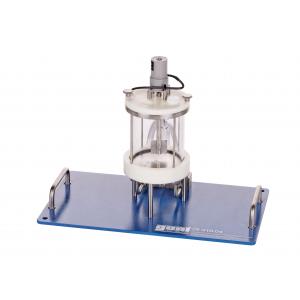

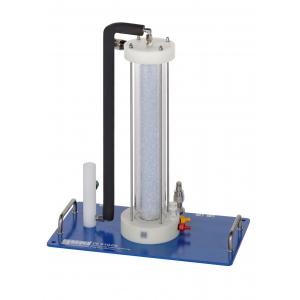

en association avec un réacteur (CE 310.01 - CE 310.06):
- se familiariser avec la construction et le principe de fonctionnement de différents types de réacteurs
- transformation de la matière en fonction
-- du type de réacteur
-- du temps de séjour dans le réacteur
-- de la température
- de la concentration
- bases d'une réaction de saponification

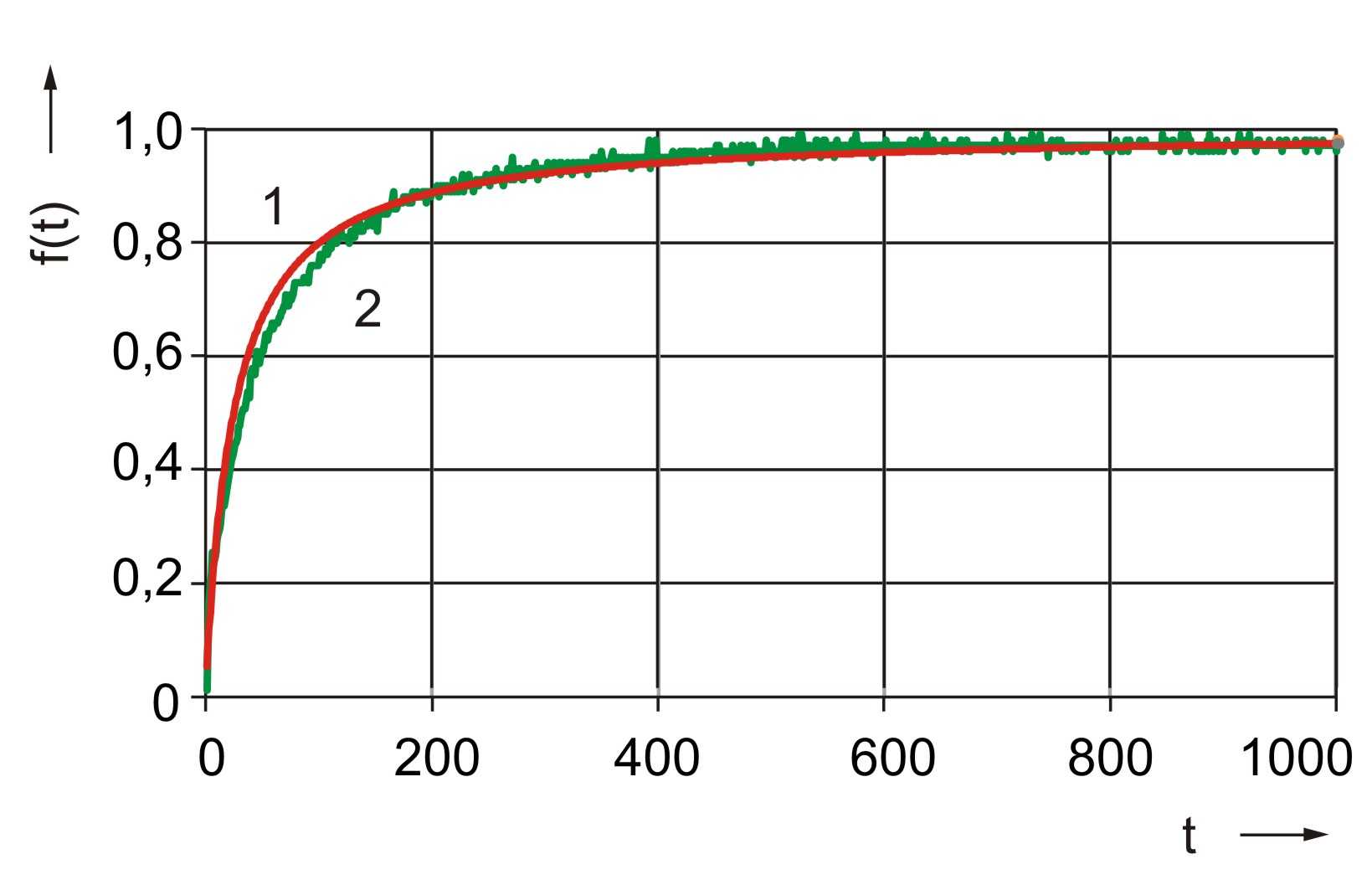

- détermination de l'évolution du temps de séjour (dans le réacteur)
Les grandes lignes
- unité d'alimentation pour différents réacteurs (CE 310.01 - CE 310.06)
- réaction de saponification avec mesure de la conductivité pour la détermination de la transformation
- préchauffage des réactifs
en association avec un réacteur (CE 310.01 - CE 310.06):
- se familiariser avec la construction et le principe de fonctionnement de différents types de réacteurs
- transformation de la matière en fonction
-- du type de réacteur
-- du temps de séjour dans le réacteur
-- de la température
- de la concentration
- bases d'une réaction de saponification
- détermination de l'évolution du temps de séjour (dans le réacteur)
Les grandes lignes
- unité d'alimentation pour différents réacteurs (CE 310.01 - CE 310.06)
- réaction de saponification avec mesure de la conductivité pour la détermination de la transformation
- préchauffage des réactifs
Caractéristiques techniques
Pompe péristaltique pour réactifs
- débit de refoulement max.: env. 120mL/min
- avec un flexible 8,0x4,8mm
Pompe péristaltique pour produits
- débit de refoulement max.: env. 240mL/min
- avec un flexible 8,0x4,8mm
Pompe d'eau
- débit de refoulement max.: 10L/min
- hauteur de refoulement max.: 30m
- puissance absorbée: env. 120W
Dispositif de chauffage
- puissance absorbée: 3000W
Réservoirs- réactifs: 2x 3L
- produit: 5L
- eau de chauffage: 8L
Measuring ranges
- conductivité: 0...100mS/cm
- température: 0...60°C
- vitesse de rotation des pompes péristaltiques: 1x 0...100min^-1^
230V, 50Hz, 1 phase
Pompe péristaltique pour réactifs
- débit de refoulement max.: env. 120mL/min
- avec un flexible 8,0x4,8mm
Pompe péristaltique pour produits
- débit de refoulement max.: env. 240mL/min
- avec un flexible 8,0x4,8mm
Pompe d'eau
- débit de refoulement max.: 10L/min
- hauteur de refoulement max.: 30m
- puissance absorbée: env. 120W
Dispositif de chauffage
- puissance absorbée: 3000W
Réservoirs- réactifs: 2x 3L
- produit: 5L
- eau de chauffage: 8L
Measuring ranges
- conductivité: 0...100mS/cm
- température: 0...60°C
- vitesse de rotation des pompes péristaltiques: 1x 0...100min^-1^
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1170x670x690mm
Poids: env. 82kg
Necessaire au fonctionnement
raccord deau, drain / WL 110.20
Acétate d'éthyle, soude caustique (pour une réaction de saponification)
PC avec Windows recommandé
Liste de livraison
1 appareil dessai
2 capteurs combiné (conductivité et température)
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Lxlxh: 1170x670x690mm
Poids: env. 82kg
Necessaire au fonctionnement
raccord deau, drain / WL 110.20
Acétate d'éthyle, soude caustique (pour une réaction de saponification)
PC avec Windows recommandé
Liste de livraison
1 appareil dessai
2 capteurs combiné (conductivité et température)
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Poids: 82 Kg Delai de livraison estimé : 5 semaines
