Les filtres cellulaires à tambour permettent de séparer les matières solides en continu dans les suspensions.

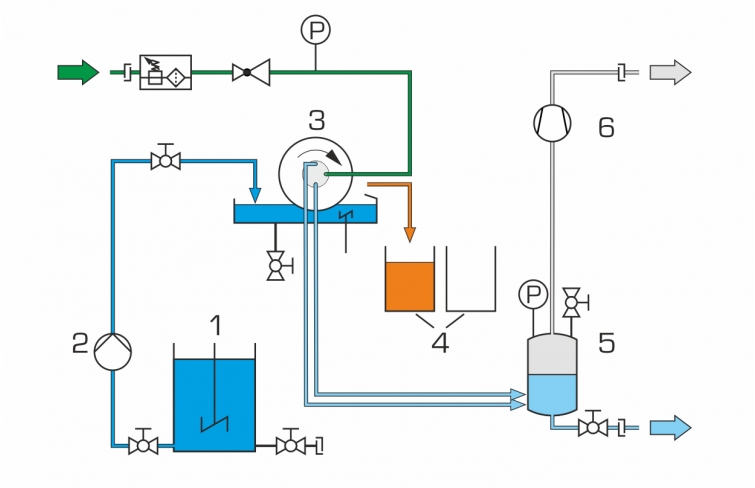

Une suspension de diatomite et deau est préparée à laide du préparateur de suspension.
Une pompe alimente la suspension dans le réservoir du filtre cellulaire à tambour.
Un mobile dagitation maintient les particules solides en suspension.

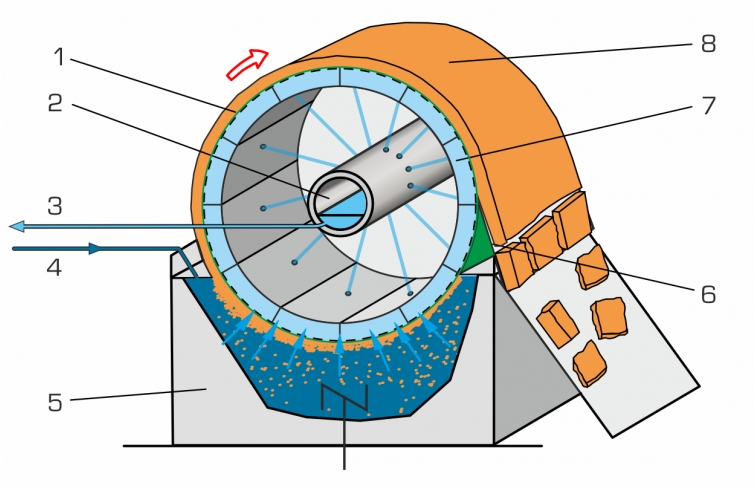

Une partie du tambour rotatif plonge dans la suspension.
Lenveloppe du tambour est perforée et recouverte dune toile filtrante.
Le tambour est subdivisé en cellules.
Chaque cellule est reliée à une conduite à dépression par un arbre creux.
Sous leffet de la dépression, le filtrat est aspiré dans le tambour à travers la toile filtrante puis entre dans un réservoir en dépression.
La matière solide est séparée par la toile filtrante.
Il se forme par conséquent dans la partie immergée du tambour un gâteau sur le filtre dont lépaisseur augmente dans le sens de la rotation.
Lorsque le gâteau du filtre émerge de la suspension suite à la rotation du tambour, leau est évacuée par la dépression environnante.
Un racloir sépare le gâteau du tambour avant que celui-ci ne replonge dans la suspension.
Le gâteau du filtre peut également être retiré à laide dair comprimé.
Le gâteau du filtre tombe dans un réservoir collecteur.
Le débit dalimentation de la suspension est ajusté au niveau du préparateur de suspension.
La hauteur de remplissage du réservoir écipient contenant la suspension pour le filtre cellulaire à tambour peut être ajustée à laide dun trop-plein ajustable.
La dépression est affichée par un manomètre sur le réservoir à dépression.
La vitesse de rotation du tambour est ajustable en continu.

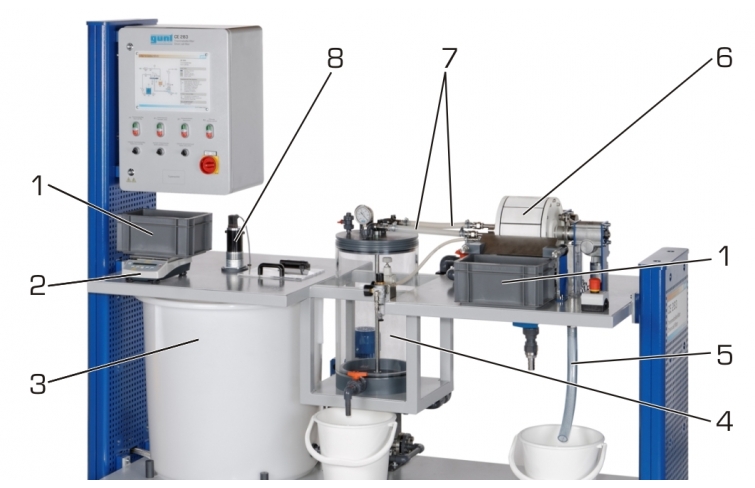

Un raccord dair comprimé et un raccord de dépression sont nécessaires pour le fonctionnement du banc dessai.

Techniques > Génie des Procédés > Génie des procédés mécaniques > Procédés de séparation: filtration

Poids: 285 Kg
Delai de livraison estimé : 16 semaines
